将清晰的信息安全无缝地融入驾驶体验是互联交通的未来趋势。挡风玻璃如同画布,平视显示器则是画笔。汽车设计技术包括驾驶员提醒、转弯导航,以及增强现实。将所有设计元素有机结合是光和热管理所蕴含的科学。
如今,显示器图像无论白天或夜晚都应保持清晰集中,且不受驾驶员视角的影响——即使其佩戴偏光太阳镜。整个挡风玻璃的视野也应更宽阔,这表明平视显示器的体积将增大,且在热管理、耐久性甚至电磁干扰方面将面临额外挑战。3M正为挡风玻璃及散热器面临的所有难题开发科学的应对方案。更多信息如下。
使图像更清晰明亮、视野更宽广,营造卓越的乘车体验。实现具有远见的平视显示器设计。数十年来,光线控制始终是3M的专长。我们的反射膜增强了灯光亮度和对比度,同时减少光线反射,避免分散注意力,而这些均不会增加能耗。

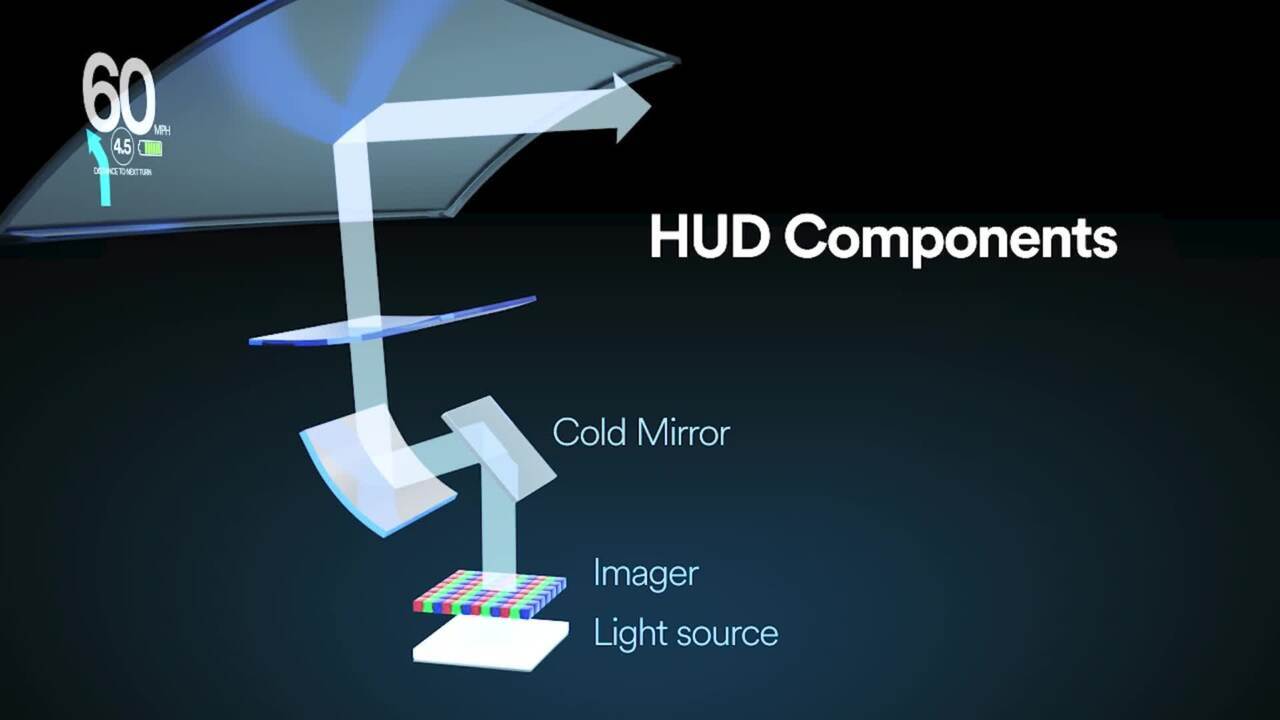

3M™ CMF冷镜膜可以过滤红外光和一半的可见光,使HUD抬头显示器中的太阳辐射减少约40%,从而延长HUD组件(LCD、内部PGU、外部框架和盖板)的寿命。
特色解决方案:
3M™ VRP是一款反射偏光膜,用于增强HUD的显示效果,同时减少热量在PGU组件的内外部聚集。VRP具有多层结构,采用3M™OCA光学透明胶粘合,可以提高投影图像的亮度,同时阻止可见光通过HUD组件返回至PGU,可将其置于LCD后,以阻挡LED额外产生的热量。
特色解决方案:
专为控制太阳辐照进入HUD系统顶部防尘罩设计,该薄膜是阻止太阳辐照进入HUD的首道防线。
特色解决方案:
消除边界,突破界限。打造强大、耐用的平视显示屏,同时隐藏粘合线,避免分散驾驶员注意力。3M可以助力解决当今平视显示器粘接中棘手的设计难题:不断增加的不同基材、曲屏设计、狭窄的超薄粘接线等。
使不规则表面保持较高的初期与最终粘接力。3M聚乙烯胶带强度高、用途广、耐高温,并且因其独特的丙烯酸胶粘剂体系和闭孔泡棉而经久耐用。3M™透明聚酯薄膜耐用标签材料是一种高性能粘合剂,具有出色的热稳定性、防潮性和抗紫外线性,可用于过程中的临时保护,并实现清洁可移除性。
特色解决方案:
将丙烯酸胶粘剂的强度和可靠性与丙烯酸泡棉芯材的适应性有机结合。3M™ VHB™ 胶带使平视显示器的粘接实现独特的性能平衡。该胶带有助于控制冲击和振动,同时增强平视显示器的设计灵活性。3M胶带易于使用,并可模切成预先成型的形状。
特色解决方案:
该胶带采用先进技术,实现了以PET为载体的双面胶无法达到的性能水平。专利技术助力平视显示器的粘接实现卓越的平衡性、优秀的抗移性、吸震性和耐化学性、临时可移除性以及多功能粘合性(无论材料表面能量高低)。
特色解决方案:
通过反射阳光以及将热量从关键部件转移至散热器来管理热量,并保护平视显示器中的宝贵电子器件。3M薄膜可由盖板至PGU,保护平视显示器的每一层。全部采用灵活的适形材料,无论是否配备自动化设备,模切和应用均易如反掌。
3M™ 可见光反光罩(VRC)可使平视显示器保持冷却。VRC是一种多层反射偏光膜,贴在聚碳酸酯基材上。通过偏振镜功能可传输一种偏振状态,并反射另一种偏振状态。通过反射一半的可见环境光,降低平视显示器的温度。VRC已在-40℃至95℃的环境中进行了测试。
特色解决方案:
3M™ 冷镜膜可以阻挡红外线和可见光的半波长,使平视显示器中的太阳辐射减少40%。减少太阳辐射等于减少热量,从而延长平视显示器组件(LCD、内部PGU、外部框架和盖子)的寿命。
特色解决方案:
3M™ 可见光反射型PGU(VRP)是为反射偏光膜,用于增强平视显示器的显示效果,同时减少PGU组件内部和周围的热量积聚。VRP采用多层结构,以3M™ 光学透明胶粘剂粘接,可置于LCD后方,用于阻挡LED产生的额外光线和热量。
特色解决方案:
控制热量,使其远离关键部件。3M提供了广泛的柔性热界面材料可供选择。这些材料可提供高效的传热路径,是平视显示器散热器附件的理想选择。
专为控制太阳辐照进入HUD系统顶部防尘罩设计,该薄膜是阻止太阳辐照进入HUD的首道防线。
特色解决方案:
有效的EMI管理是平视显示器设计的核心,而显示器的清晰度和易读性则至关重要。3M先进的EMI吸波材料可应用于广泛的频率范围,使PGU的电子信号保持清晰一致。

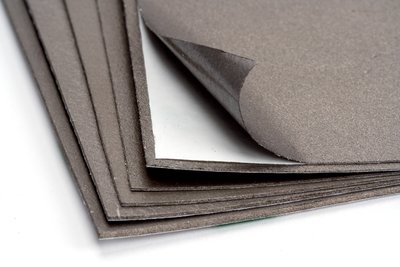

3M的EMI吸波材料可以阻挡平视显示器内部的广泛干扰。丙烯酸压敏胶可用于高磁导率复合材料(由聚合树脂和磁性金属片填料制成),是吸收噪音和优化平视显示器关键部件周围信噪比的理想选择。这种片状材料可以方便地模切成复杂形状。
特色解决方案:
平视显示器务必保证实用、易懂、美观、经久耐用。3M的工程缓冲泡棉轻而薄,能有效吸收振动和冲击,用于保护精密部件,即使在道路颠簸的条件下也能呵护您的平视显示器。

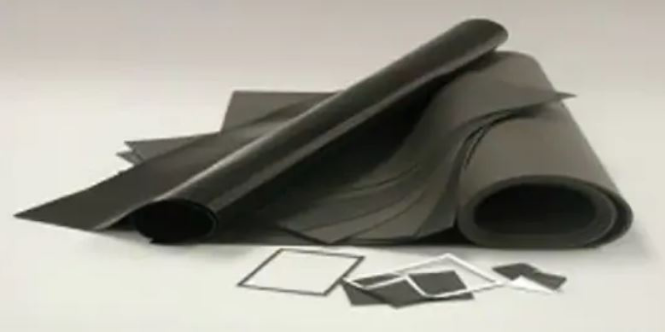

Aearo Technologies LLC(3M旗下公司)提供先进的平视显示器缓冲和震动解决方案。E-A-R™ 泡棉可以吸收并消散振动和冲击能量,不会出现塌陷或见底现象,有助于减少负载点,防止出现弯曲,并保持所有显示屏幕的完整性。这款泡棉有助于防止屏幕弯曲和破裂,可长期保护宝贵的平视显示器精密组件。
特色解决方案:
