用于消费电子设备电磁干扰屏蔽的导电胶带

  • 若要解决EMI(电磁干扰)所带来的设计挑战,您需要在提高设备性能和控制材料成本之间的找到平衡。而随着5G的扩展,解决电磁干扰问题比以往任何时候都更加重要。如今,电子设备所配备的OLED显示屏灵活多样,不仅频段重叠,印制电路板(PCB)也具有多种射频模块。消费者追求速度、功能和可靠性,却拒绝价格上涨。

    3M™ 导电胶可以屏蔽电磁干扰,增加信号的完整性,同时节省空间和成本。这种“智能胶带”可在设计后期添加,无需重新设计电气系统,直接将强大的电磁干扰屏蔽和接地功能集成到电子设备中。该产品可以控制无源互调(PIM),提高手机、平板电脑和其他设备的信噪比。3M在消费电子设备和材料科学领域拥有数十年的专业经验,可以帮助您解决现在和未来的电磁干扰问题。


减少消费电子设备中的无源互调(PIM)

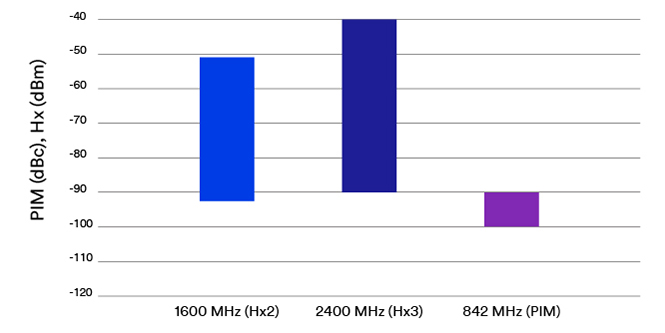

  • 未使用3M™ 导电胶的电子设备PIM/Hz下降图
    未使用3M™ 导电胶的初始PIM/Hx

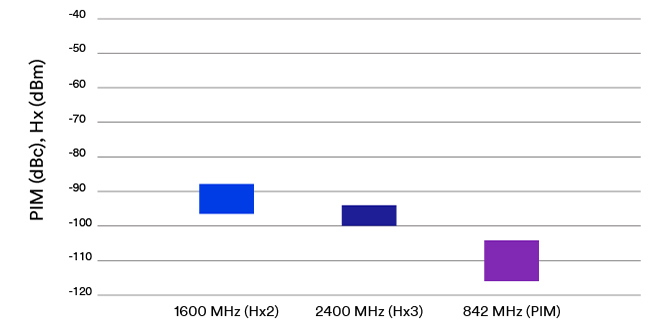

  • 使用3M™ 导电胶的设备PIM/Hz下降图
    使用3M™ 导电胶的初始PIM/Hx
  • 无源互调(PIM),是消费电子设备产生信号噪声的一个主要原因。无源互调,可能是由接触不良、异种金属接触、腐蚀或其他非线性电子线路问题造成。如今的射频设备数据密度大且正在不断增加,因此降低PIM变得异常困难。

    3M™ 导电胶具有出色的电磁干扰屏蔽功能和稳定的接触电阻特性(1 cm² 接触面积的接触电阻小于0.1 Ω),可以帮助您降低PIM,并较大幅度地增加信号的完整性。本实验检测了PCB触点的PIM功率值。测试基材为一块不锈钢板。在没有屏蔽材料的情况下,测得的PIM值为-90至-100 dBc。但在接地处施用3M导电胶带后,PIM下降到-104至-116 dBc。在该实验中,产生的谐波更是大幅度减少。


显示模块、相机模块的电磁干扰屏蔽

显示模块接地

  • 3M™ 导电胶应用于显示模块接地

    获得令人惊叹的清晰度

    显示屏决定电子设备的优劣。如果用户看不清屏幕显示内容或者无法操作触控板,那么即使电子设备的功能再先进,也毫无意义。随着越来越多的电子产品采用复杂的OLED和microLED显示技术,显示模块的接地对于设备性能的可靠性变得越发重要。

    将经过行业验证的EMI材料融入您的设计,让您的显示设备得到保护。3M™ 导电胶可以让基材获得良好的接地,在特定频率下具有不低于60 dB的电磁干扰屏蔽功能。该产品可以降低触控板和LCD单元之间的噪音,通过胶粘剂实现Z轴异向导电,接地面积小,电气连接性能可靠。

    特色解决方案:

    3M™ 3304BC-S单面导电胶带

    3M™ CEF-3BV单面导电胶带

附属零件的接地

  • 3M™ 导电胶应用于附属零件接地

    内外信号的完整性

    一台电子设备不仅仅是所有零件的集合。从麦克风到蓝牙再到各种各样的插件,各种不同的配件经过组装后,变成了智能手机、平板电脑和个人电脑。这些电子产品都采用了灵活多样、符合要求的接地解决方案。

    各种3M™ 导电胶产品,可以屏蔽电磁干扰,增强电子设备附件和元件的信号功能。导电胶层具有良好的电磁屏蔽性能,适用于各种组件以及形状复杂的弯曲表面。

    特色解决方案:

    3M™ 9701 导电粘胶层转印胶带

    3M™ 双面导电胶带 9711S系列

相机模块接地

  • 3M™ 导电胶应用于相机模块接地

    重现回忆

    相机模块的精度是根本。相机必须在任何时候都能发挥出最佳性能,随时随地捕捉生命中的重要时刻。没人希望因为相机的接地不良,造成自己的毕业照片或婚礼照片模糊不清。

    3M相机模块接地解决方案,帮助您获得清晰的照片,仿佛昨日重现。我们的导电胶带有各向同性(XYZ轴导电)和各向异性(Z轴导电、XY轴绝缘)两种产品,可以准确地在您需要的地方接地,又不会造成相邻电路短路。该系列产品适用于中等范围的柔性电路、刚性印刷电路板、LCD屏幕和其他相机模块组件。

    特色解决方案:

    3M™ 9703 导电粘胶层转印胶带

    3M™ 9719 导电粘胶层转印胶带

屏蔽盖

  • 3M™ 导电胶用于取代大体积屏蔽盖

    提高电磁屏蔽。减小零件尺寸。

    消费电子设备必须在功能、可靠性和平滑度、时尚设计之间取得最佳平衡。随着电子设备变得越加紧凑和复杂,许多敏感元件的安装空间也越发狭小。一点空间都不能浪费,使用电磁干扰屏蔽材料时也是如此。

    使用光滑超薄的3M™ 导电胶取代大体积屏蔽盖,优化您的设计。我们的导电胶带添加了导电粒子,并采用无纺布作为基带,在节省空间、重量和成本的同时,具有与金属部件相当的电磁屏蔽效果。该导电胶带具有相当的灵活性和可塑性,可以消除法拉第笼设计中的缝隙,实现良好的遮蔽效果,同时增加设计的自由度。

    特色解决方案:

    3M™ 3304BC-S单面导电胶带

柔性印制电路板(FPCB)和其他应用

  • 3M™ 导电胶用于柔性印制电路板(FPCB)

    柔性电路、天线等应用

    从柔性印刷电路到天线再到介于两者之间的各种零部件,电子设备变得比以往任何时候都更加复杂和紧凑。许多零件与印刷电路板的位置很近,增加了串扰的风险。低无源互调接地材料可降低信号线的电势,这对于降低噪声和提高信号完整性至关重要。

    3M的电磁干扰屏蔽和接地材料丰富多样,可广泛应用于中等范围柔性电路、柔性电路板接地、天线接地等等。该材料采用无纺布为基布或添加了导电粒子,形成具有导电性的胶膜结构,让胶粘剂表面的电气触点得到优化。

    特色解决方案:

    3M™ 9701 导电粘胶层转印胶带

    3M™ 双面导电胶带 9711S系列


良好的电磁屏蔽效果,适用于接地面积小的区域

  • 高性能3M™ 导电胶的屏蔽能力远超传统电磁屏蔽材料。在下面的演示中,我们将一个2.4GHz信号发射器放置在侧壁长度为1.0 mm的金属盒中,使用各种密封材料进行对比实验。

    首先,我们使用了铜箔和标准导电胶,发现对信号没有明显的影响。然后,我们使用了高性能3M™ 3304BC-S单面导电胶带,发现可以有效阻隔信号。因此可以证明,该产品可以在接地面积小的情况下,提供良好的高频磁场屏蔽和可靠的电气连接。

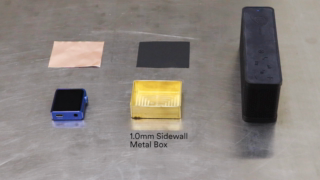

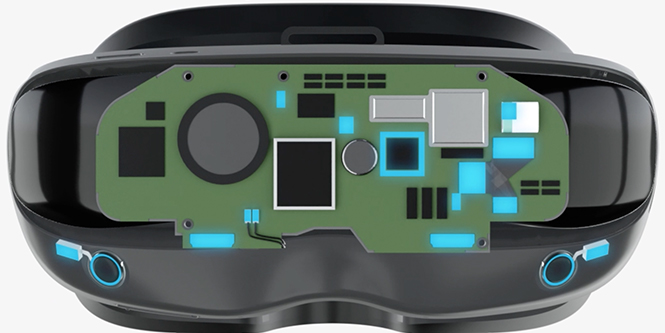

  • 3M™ 导电胶应用于小型设备的视频演示
一位男士正在使用笔记本电脑和电话。
