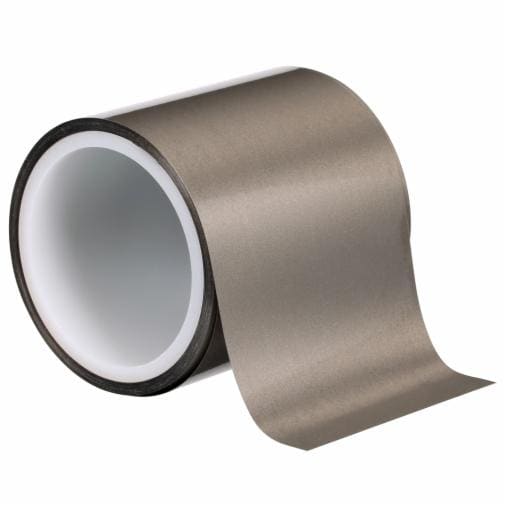

3M™ 导电单面胶带 5113SFT
- | 该产品的产品选项.
探索我们采用革新性导电聚烯烃粘合剂和导电粒子基体以提升性能的导电织物胶带产品组合。
详细信息
产品亮点
- 通过粘合剂实现XYZ轴各向同性导电
- 微电子领域小接触面积下的卓越接地性能
- 具有高粘附力，可与包括某些低表面能基材在内的多种基材实现可靠的电气接触
- 在粘合线间隙中具有优异的电磁干扰（EMI）屏蔽性能
- 长达四年的保质期，确保随时间推移性能可靠且稳定
- 在高温（105˚C）下具有长期性能，适用于严苛的应用场景
- 可在狭小空间内精确贴合，形成电磁干扰（EMI）密封的粘合线
- 无卤素，符合RoHS标准*
3M™ 导电单面胶带 5113SFT 是一种导电单面织物胶带（SFT），具有高粘附力、低电阻、长保质期、耐高温和湿度以及出色的接地和屏蔽性能。它采用专利的聚烯烃 XYZ 轴导电压敏胶（CPSA）和导电基材载体（镍/铜/镀镍导电编织载体）。这款接地胶带对各种基材（包括金属和塑料）具有优异的粘附力，并通过减轻无源互调（PIM）来控制信号干扰，从而提高信号完整性和性能。这款单面织物胶带有助于保护多个市场领域免受电磁干扰（EMI）的影响，这些领域包括通用工业电子、航空航天和国防电子、家用电器、汽车电子和物联网设备、通信基础设施以及医疗设备。
-
粘结 -
设计灵活性 -
高性能 -
长达四年的保质期

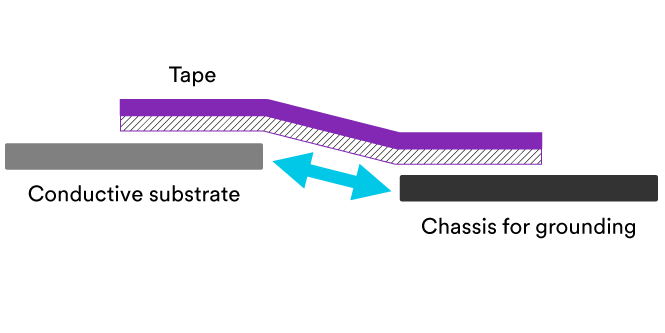

导电编织织物载体使胶带具有顺应性且高度导电。
我们专有的导电聚烯烃压敏胶（PSA）填充有镀镍石墨颗粒，具有防潮性能，可确保稳定的四年保质期。
聚酯（PET）易剥离衬垫有助于在准备剥离和粘贴之前保持粘合剂的完整性。
-
-

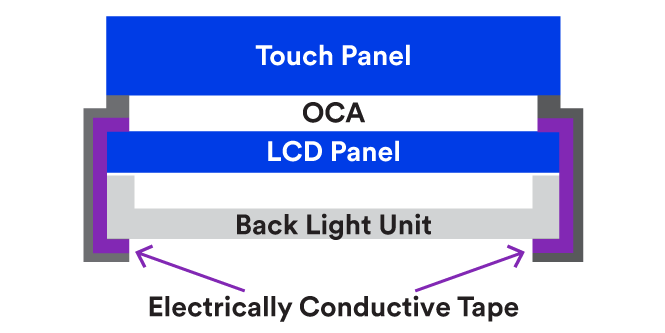

使用亮点：显示屏包装电磁干扰（EMI）屏蔽
设备的性能取决于其显示屏。如果显示屏不能正常工作，那么再先进的功能也毫无意义。LCD触摸屏通常使用塑料框架以满足重量规格要求。然而，这些框架仍然需要在有限的空间内提供结构支撑和EMI控制。3M™ 导电胶带可以同时满足这两个需求。
使用3M™ 导电单面胶带5113SFT-50，可以在屏蔽EMI的同时提供轻质的机械稳定性，并实现接地，有助于防止静电放电（ESD）问题。
- 织物载体的顺应性有助于在角落处形成牢固稳定的粘结
- 低接触电阻和高粘附力形成可靠的接地路径，有助于减少由重复触摸压力引起的感应EMI噪声
- 导电基材载体和专有导电聚烯烃PSA可在选定频率下屏蔽40-50 dB的EMI
-
产品用途
3M™ 导电单面胶带5113SFT在EMI屏蔽和无源互调（PIM）管理应用中，可在多个频率范围内提供广泛的性能。
- 显示屏包装
- 传感器
- EMI屏蔽
- 柔性显示屏芯片
-
3M™ 导电胶带 5113 系列性能数据
-
耐温性180°剥离强度（N/mm）ASTM D3330测试
- 粘结前胶带无老化
- 粘结后在105ºC下停留两周
-

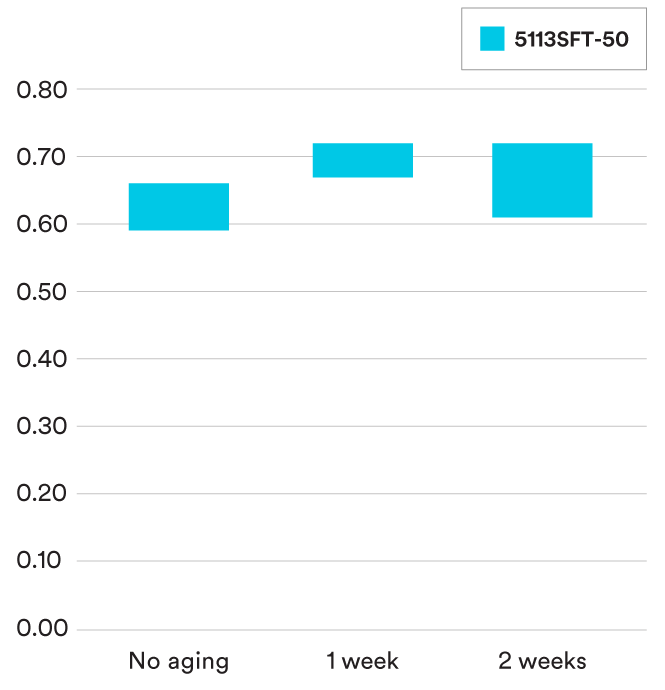

粘附可靠性180°剥离强度（N/mm）ASTM D3330测试
- 粘结前在95ºC下老化胶带
-

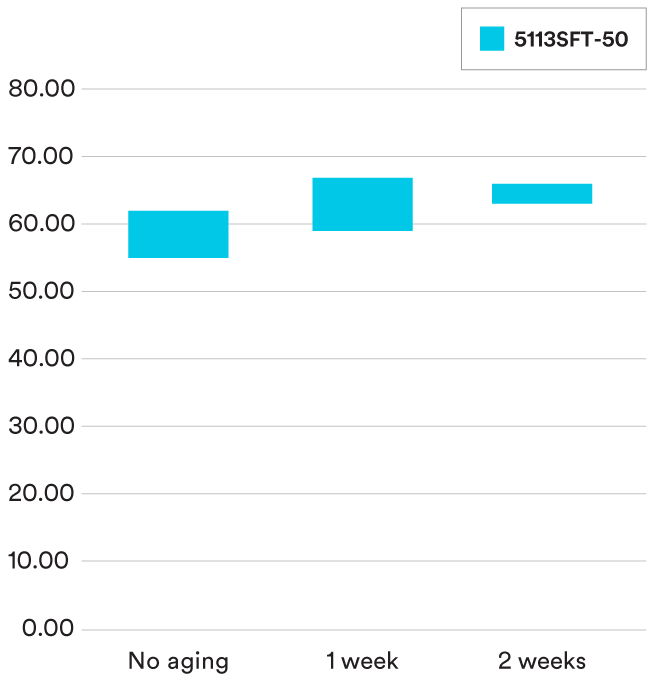

电阻ETM-12电阻测试（毫欧）
- 粘结前在95ºC下老化胶带
规格
| 保质期 | 48 Month |
| 内衬材料 | PET |
| 应用 | 静电放电 (ESD), EMI Shielding, 无源互调 (PIM) 管理 |
| 应用场合 | 卷绕显示器, EMI 屏蔽, 传感器, 柔性显示芯片, 摄像头模块 |
| 无衬里胶带总厚度 (公制) | 0.05 毫米 |
| 最低工作温度范围 (摄氏温度) | -40 摄氏度 |
| 最高工作温度 (摄氏温度) | 121 摄氏度 |
| 电气阻抗 | XY 轴 0.01 Ω，Z 轴 0.03 Ω |
| 背衬(载体)材料 | 机织面料 |
| 胶粘剂类型 | 聚烯烃 (Polyolefin) |
| 产品颜色 | 灰色 |
| 总宽度 (公制) | 25 毫米, 50 毫米, 105 毫米, 210 毫米, 500 毫米, 1080 毫米 |
| 总长度 (公制) | 10 米, 30 米, 60 米 |
相关资源

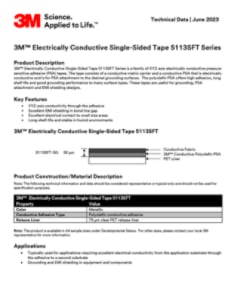

3M™ 导电单面胶带5113SFT系列技术数据表产品技术文件
(PDF, 216KB)
