消费电子光学传感器系统的光学解决方案

光学传感器解决方案

3M公司的光学膜是优化消费电子传感器系统的理想选择。我们将一整套光线控制功能运用在光学膜解决方案中，旨在帮助您在各种显示屏和设备上对光线进行校准和过滤，并且不会增加设备厚度。

了解关于如何使用和结合我们四大核心光学技术的更多信息 - 光角度控制、波长控制、偏振控制和光学粘合 - 以满足信噪比(SNR)、光效和能效，以及厚度需求。

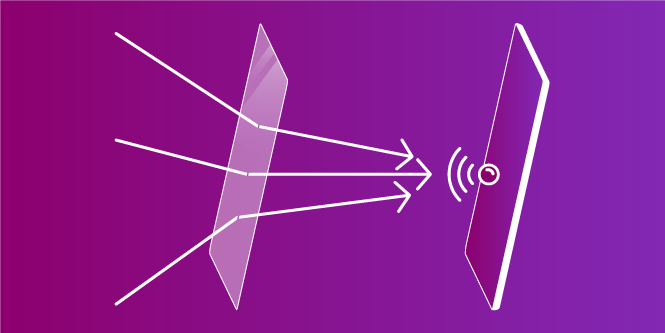

当您设计光学传感器时，关键在于将光线引导至必要区域，并阻止其进入不必要区域。根据您的应用，3M公司的光学膜可以利用微复制、多层光学薄膜(MOF)和精密涂布平台技术，通过光线反射、折射、散射和吸收，帮助您管理光线的传播角度或光线的传播方向。

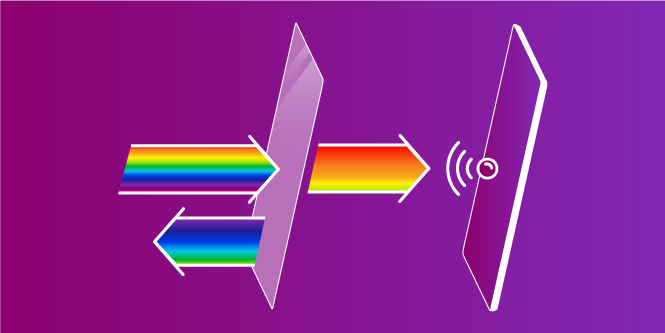

使用3M的多层光学膜(MOF)可适当控制光线波长。MOF是由多层工程级光学聚合物组成的单片薄膜。通过薄膜物理技术，MOF可以过滤UV、可见光和近红外光谱中的光线，从而有效地传输和/或反射所需波长的光线。

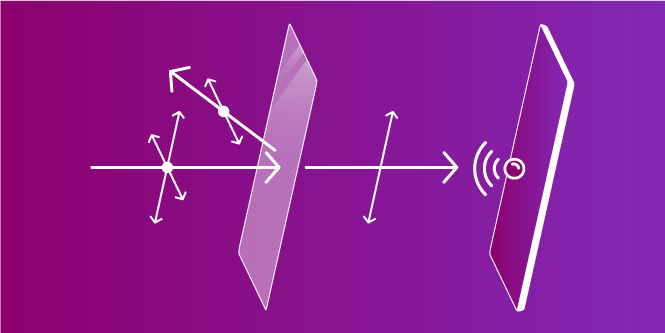

非偏振光可产生不同光偏振，从而在不同偏振下产生信号。3M公司的多层光学膜（MOF）具有设计灵活性，可以控制光线的所有特性，包括偏振。偏振控制薄膜在特定波长范围内传输某种偏振光的同时，可以有效地反射另一种偏振态的偏振光。

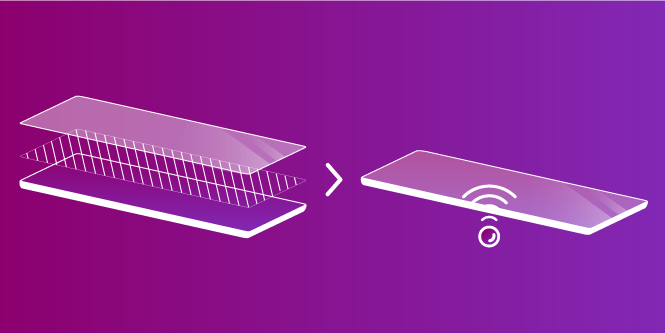

用于光学传感器组件的粘合材料会直接影响信号性能和图像质量。OCA的设计可以同时提供粘合和光学功能，并且经过精密制造，厚度更均匀，意味着传感器的图像失真更少。OCA对可见光有很好的透射性，并可根据应用情况对可见光或非可见光的吸收进行调整。

我们可以与您合作，根据应用和位置(面板下方、胶框下方等)选择光学特性合适的OCA。

保护您的指纹信息

从面部识别的固有挑战到密码盗窃，保护敏感数字资产的工具很少，而且经常存在缺陷。因此，我们正在努力改进依赖于最佳钥匙（手指）的传感技术。

下载白皮书

用于光学传感器的3M™ 生物识别安全系统(BSS)

安全性和便利性是关键，尤其对于我们设备而言。 3M™ 生物识别安全系统(BSS)通过提供准直和波长控制薄膜来提高准直和滤光，以帮助优化传感器的性能。与传统的准直方案不同，3M薄膜有助于减少厚度，同时增加传输能力并降低噪音。结果如何？指纹图像更清晰同时传感器外形更平滑，您可以扩大显示屏的尺寸、取消首页按键并增加传感区域面积。

技术安全资料：3M™ 生物识别系统安全 (BSS) (PDF, 251.48KB)

采用3M BSS，并在OLED显示屏下方实现指纹识别的结构设计：
A. 手指，B. OLED显示面板，C. 空气间隙，D. 准直膜(BSS - C)， E. 边缘胶带，F. 3M光学透明胶粘剂，G. 红外抑制膜(BSS - IR)，H. 大面积图像传感器

用于光学传感器的3M™ 近红外传输系统(NITS)

LCD显示屏在过去无法成像，今天我们解决这一难题。我们运用在LCD方面拥有的专业知识，并重新设计了光学膜系列产品，使其能够通过LCD显示屏成像 - 我们称之为3M™近红外成像系统(NITS)。 NITS是一种光学膜组合，可使近红外相机传感器透过显示模组成像。该技术可用于读取指纹或面部识别等，以快速、安全地进入设备。

技术数据表：3M™ 近红外传输系统(PDF, 159.80 KB)

了解如何将该技术用于笔记本电脑显示屏(PDF, 2.68 MB)

采用3M NITS，并透过LCD进行感应控制的液晶显示模组结构设计：
A. LCD，B. 准直膜（NITS-C），C. 扩散膜（NITS-D），D. 反射膜（NITS-R），E. 传感器
