Hero image of a person attaching vhb tape to frame for subsequent attachment to panel

面板与框架粘合,加强筋与面板粘合

永久性地将面板粘合到刚性框架上,或增加刚性加强筋来支撑大的面板。

请咨询 3M 专家

3M 面板粘贴解决方案提供的永久强度性能

  • Closeup image of 3M™ VHB™ Tape applied to a metal frame before the liner is removed and the panel attached

    面板与框架粘合组件

    将装饰板或承重板应用到刚性框架上进行支撑时,就会出现面板与框架粘合装配。一些常见的例子包括建筑外墙、拖车板、电梯墙和标志盒等。


  • Still frame of an animation showing stiffeners being added to the wall panel of a server rack

    加强筋与面板粘合组件

    加固件用于给面板提供额外支撑和增加刚性。常见于拖车板、交通标志和大型金属外壳等。上面的简短的动画展示了在墙板上增加加强筋,然后在组件连接到服务器机架之前粘贴胶带并移除衬垫的流程。

mage of VHB GPH tape
使用3M™VHB™胶带GPH进行高温粘合

3M™ VHB™胶带GPH的耐热性,有利于面板在暴露于粉末涂料或液体涂装工艺的高温之前就已被粘合到框架上。这减少了 “接触 ”的次数,精简了制造过程。

查看产品详情

面板组装中常见的接缝类型和应力

在面板与框架粘合和加强筋与面板粘合中,他们都面临类似的应力情况,只有少数例外。一般来说,面板与框架粘合和加强筋与面板粘合装配会在垂直或水平方向以搭接接缝的方式进行粘合。加强筋也是用搭接式的接缝来粘合,粘合剂的施用长度超过加强筋的长度。

  • Gif of a Lapjoint shear



  • 面板与框架粘合的剪切应力

    在垂直的面板与框架粘合应用中,重力会产生剪切应力,因此面板的静载载荷则会施加到粘合接缝处。同时也可能出现一些剥离应力或裂解断裂应力,但他们可以通过具有分散载荷的长直线接缝来缓解。

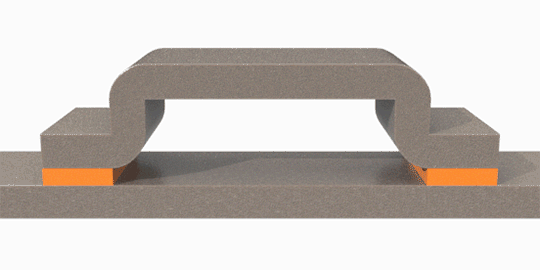

  • Gif of a stiffner to panel



  • 加强筋与面板粘合之间的压缩应力和拉伸应力

    在加强筋与面板粘合的应用中,加强筋的重量通常不会大到对恒载剪切产生影响。相反,对于这些组件来说,当载荷施加到面板上时,加强筋会分担拉伸应力和压缩应力,例如标志面上的风力载荷。同样,该组件可能存在一些裂解断裂应力和剥离应力,但设计对的长直线接缝和帽槽龙骨能够分散这些载荷。


面板应用的性能因素

3M胶带、粘合剂、密封剂和紧固件等系列产品适用于从面板到框架和加强筋到面板的应用。这些组件在这些选择中,可以保持动态载荷弹性,或允许在温度变化时产生膨胀变化。此清单对产品性能进行对照比较。

  • + = 好 ++ = 非常好 +++ = 最好

  • Still shot of workers at a production line machine control panel at WS Steel

    WS钢铁公司的客户证言 (2:18)

    WS钢铁公司用 3M™ VHB™胶带 取代了点焊,以简化其面板和加强筋的粘合过程,节省了时间并降低了制造成本20%。
