3M™ 20kV三芯冷缩终端
- 3M ID XA003815975
- UPC 6912504858909
3M冷缩式电缆附件基于优质硅橡胶材质的冷缩技术，内置电场控制材料，防水密封材料，综合性能高度可靠，适用于各种复杂严苛的工况环境，为电缆与各类变压器、开关柜等设备连接及电缆中间接续提供持续保障。
提交成功！
微信扫码关注
领取3M产品资料及行业解决方案
随时手机查阅 一键转发分享
产品特征
3M第三代电缆冷缩终端，材料全面升级，结构更加紧凑，性能更加稳定，安装更加便利。
- 一体式全配设计，结构更加紧凑。
- 安装一步到位，无需涂抹硅脂，无需缠绕胶带。
- 全方位监控材料改良，抗电痕、耐腐蚀、疏水性三大指标。
选型表
| 产品型号 | 导体截面 (mm²) |
绝缘外径 (mm) |
|---|---|---|
| 7692PST-G1 | 35-50 | 16.3-27.4 |
| 7692PST-G2 | 70-120 | 16.3-27.4 |
| 7693PST-G | 150-240 | 18.3-32.8 |
| 7694PST-G | 300-400 | 21.2-38.9 |
| 7695PST-G | 500-630 | 26.7-45.7 |
典型参数
| 性能指标 | 典型值 |
|---|---|
| 工频耐压 | 54kV, 5mins |
| 局放测试 | 20kV, <5pC |
| 冲击电压 | ±125kV, 各10次 |
| 潮湿试验(户内) | 15kV, 300hrs, 通过 |
| 盐雾试验(户外) | 15kV, 1000hrs, 通过 |

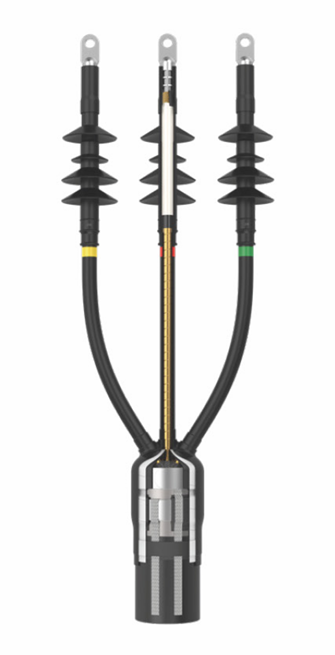

产品图片
点击获取3M电力产品手册及行业方案
详细信息
产品亮点

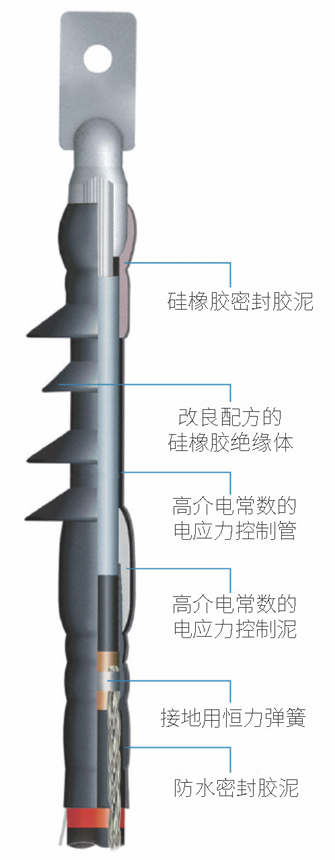

- 3M专业冷缩技术，一体式设计，安装便捷，并适用于不同电缆截面
- 高介电常数电应力控制，有效降低表面电场，可靠控制电场分布
- 安装时免涂硅脂，减少污闪发生概率；提高运行可靠性
- 提高运行可靠性
3M QTIII 7690 冷缩式户内外终端是满足IEEE 48-1990 标准的第一级终端要求的一体化、有雨裙的硅橡胶终端。本终端适用于12/20kV 的铜带、铜丝屏蔽的挤包绝缘电力电缆。
3M QTIII 7690 冷缩式户内外终端是满足IEEE 48-1990 标准的第一级终端要求的一体
化、有雨裙的硅橡胶终端。本终端适
用于12/20kV 的铜带、铜丝屏蔽的挤包绝缘电力电缆。
化、有雨裙的硅橡胶终端。本终端适
用于12/20kV 的铜带、铜丝屏蔽的挤包绝缘电力电缆。
| 产品型号 | 适用电缆绝缘外径 （mm） | 电缆导体截面（mm2） |
|---|---|---|
| QTIII 12/20kV 三芯电缆冷缩式户内外终端 (QTIII 7690PST-G-J) | ||
| 7692PST-G-J 3x35mm2-3x120mm2 | 16.3-27.4 | 35-120 |
| 7693PST-G-J 3x150mm2-3x240mm2 | 26.7-45.7 | 150-240 |
| 7694PST-G-J 3x300mm2-3x400mm2 | 26.7-45.7 | 300-400 |
| QTIII 8.7/15kV 三芯电缆冷缩式户外终端 (7690PST-G) | ||
| 7693PST-G 3x150mm2-3x240mm2 | 18.3－32.8 | 150－240 |
| 7694PST-G 3x300mm2-3x400mm2 | 21.1－38.9 | 300－400 |
| 7695 PST-G 3x500mm2-3x630mm2 | 26.7-45.7 | 500-630 |
| QTIII 8.7/15kV 三芯电缆冷缩式户外终端 ( 7692PST- G ) | ||
| 7692PST-G2 3x70mm2-3x120mm2 | 16.3 – 27.4 | 70-120 |
| 7692PST-G1 3x35mm2-3x50mm2 | 16.3 – 27.4 | 35-50 |
