3M™ 20KV三芯冷缩中间头
- 3M ID XA003813178
- UPC 6912504858329
3M冷缩式电缆附件基于优质硅橡胶材质的冷缩技术，内置电场控制材料，防水密封材料，综合性能高度可靠，适用于各种复杂严苛的工况环境，为电缆与各类变压器、开关柜等设备连接及电缆中间接续提供持续保障。
提交成功！
微信扫码关注
领取3M产品资料及行业解决方案
随时手机查阅 一键转发分享
产品特征

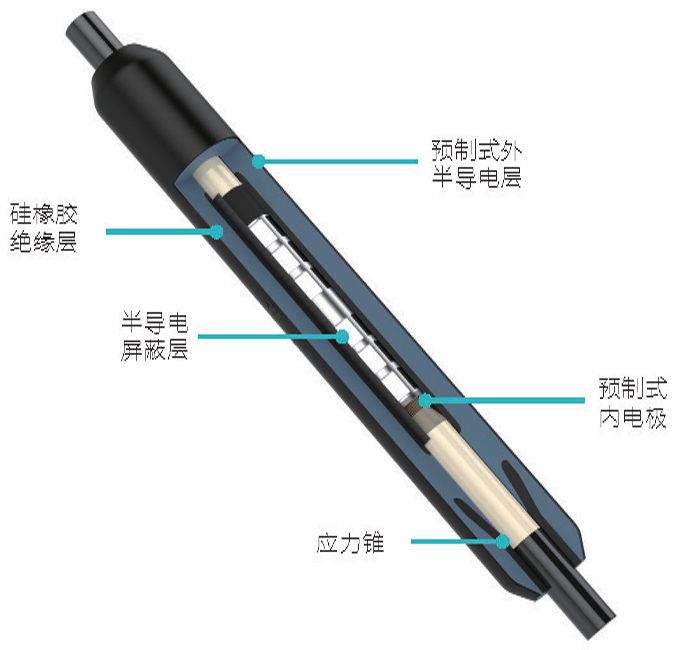

- 整体预制式设计，将电应力控制、内电极、主绝缘、外屏蔽功能集成于一体。
- 采用优质硅橡胶材料，具有优良的抗电痕、耐高温、耐腐蚀性能。
- 恒定而持久的径向压力能满足长期稳定安全运行，且适用于多种电缆线径。
- 先进的冷缩预扩张技术，安装过程无需特殊工具，更加便利。
选型表
| 产品型号 | 导体截面(mm²) | 绝缘外径 (mm) |
连接管外径 (mm) |
最大连接管长度 (mm) |
|---|---|---|---|---|
| 12/20kV | ||||
| QS2000-G-I | 50-95 | 17.7-26.0 | 14.0-26.0 | 170 |
| QS2000-G-II | 95-240 | 22.3-33.2 | 18.0-33.2 | 170 |
| QS2000-G-III | 240-500 | 28.4-43.0 | 24.0-43.0 | 230 |
典型参数
| 性能指标 | 典型值 |
|---|---|
| 工频耐压 | 54kV, 5mins |
| 局放测试 | 20kV, <5pC |
| 冲击电压 | ±125kV, 各10次 |

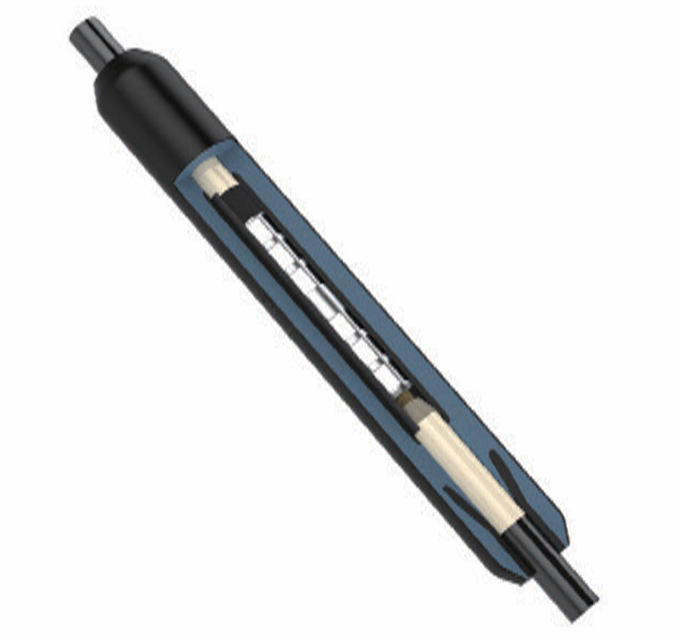

产品图片
点击获取3M电力产品手册及行业方案
详细信息
产品亮点
- 较大的冷缩扩张率（大于200%）和较低的永久变形率（小于8%）
- 较大的冷缩扩张率保证了中间接头对电缆本体提供恒定持久的径向压力
- 在长期浸水情况下安全可靠运行
- 收缩温度低：最低收缩温度为70℃，完全收缩温度为125℃
3M QS2000-G 冷缩中间接头采用冷缩技术，中间接头主体预扩张在一个可抽取的芯绳上。安装时只需抽取芯绳，接头就可依靠自身的弹性回缩，紧密贴覆在电缆上。QS2000-G 冷缩中间接头采用一体化整体设计，接头主体由优质液体硅橡胶材料制成，每个中间接头均经过严格的出厂测试，确保质量之完好。本中间接头适用于12/20kV的铜带、铜丝屏蔽的挤包绝缘电力电缆。
3M QS2000-G 冷缩中间接头采用冷缩技术适用于12/20kV
的铜带、铜丝屏蔽的挤包绝缘电力电缆
的铜带、铜丝屏蔽的挤包绝缘电力电缆
| 产品型号 | 绝缘外径 （mm） | 导体截面（mm2） |
|---|---|---|
| 12/20KV 三芯冷缩中间接头 (QS2000-G) | ||
| QS2000-G-I 3 x 50mm2 -3 x 95mm2 | 17.7-26.0 | 50-95 |
| QS2000-G-II 3 x 95mm2 - 3x 240mm2 | 22.3-33.2 | 95-240 |
| QS2000-G-III 3 x 240mm2 - 3 x500mm2 | 28.4-43.0 | 240-500 |
