3M™ Mini-Clamp Link Connector总线分支微型线夹连接器，38A系列
- 3M ID B5005121020
3M电子互连产品解决方案
3M连接器、Twinax高速线缆、线缆组件和其他互连产品正在帮助开启数据中心设计和工业自动化的新纪元。
详细信息
产品亮点
- 快速可靠的绝缘刺破连接（IDC）端接, 无需特殊工具即可组装
- 使用多功能3M™ Mini-Clamp迷你夹连接器插头实现从主总线线路分支
- 具有颜色编码连接器, 可根据电线尺寸轻松识别所需连接器
- 兼容主总线干线电线尺寸20-18 AWG圆形电缆和20-16, 2.54mm间距, 用于各种信号应用的平面电缆
- 3M™ Mini-Clamp迷你夹插头到3M™分支迷你夹连接器38A系列的闩锁机制在苛刻环境中保持可靠连接
- 四点接触结构提供高接触可靠性
- 适用于传感器信号网络连接
- 如需批量生产, 请联系您的3M销售代表以获取特殊工具选项
- 可多次反复插拔
3M™ Mini-Clamp Link Connector总线分支微型线夹连接器38A系列与3M™ Mini-Clamp插头连接器配合使用, 从主总线分支到系统中的传感器或其他组件。组装时无需特殊工具, 连接器提供了一种可拆卸的机制, 与3M™ Mini-Clamp插头作为T型分支连接, 为系统设计提供了简单性和额外的灵活性。分支功能允许更短的直接到网络连接, 有助于减少电缆使用和网络延迟。连接器支持20-18 AWG的圆形电缆主干线线规和20-16 AWG的2.54mm间距平面电缆。
采用IDC端接技术
所有3M™ Mini-Clamp Link Connector总线分支微型线夹连接器均采用绝缘刺破（IDC）端接技术。IDC方法由3M于1961年发明，允许技术人员无需剥线即可同时终端多条线缆，实现快速、可靠的现场安装和维护。
-
系统内更好的连接

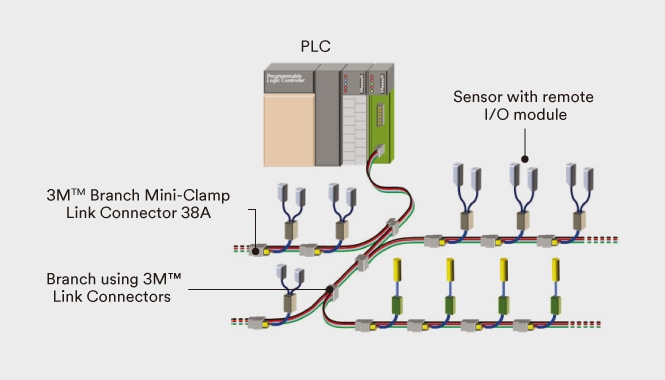

使用3M™ Mini-Clamp Link Connector总线分支微型线夹连接器38A系列，通过使用T型分支从主总线或主干线连接到系统中的任何地方的额外传感器或组件，实现可拆卸的线对线连接 - 节省空间，简化安装，并显著减少长线缆回到终端块或控制单元。
-
-
-
兼容多种圆形和扁平电缆尺寸
3M™ Mini-Clamp Link Connector总线分支微型线夹连接器38A系列支持圆形电缆的线缆尺寸为20至18 AWG，扁平电缆的线缆尺寸为20至16 AWG，间距为2.54 mm，用于低功率或信号应用。连接器具有颜色编码，以便根据线缆尺寸轻松识别所需连接器。3M™ Mini-Clamp插头连接到3M™ Mini-Clamp Link Connector总线分支微型线夹连接器支持更小的线缆尺寸，分支线缆最小可达30 AWG。
规格
相关资源
免责声明
本页面显示的技术信息和数据仅应视为代表或典型示例，不应用于规格制定目的。本网站上显示的3M产品可能并非在所有区域都有销售，或可能暂时无法供应。请联系您的当地销售代表以确定产品的可供性。
