- 为扁平线缆应用提供高连接密度
- 极小尺寸 0.050英寸/1.27mm 间距，节省空间
- 与3M™ 1.27毫米（0.050英寸）间距的扁平线线端插座， 451系列配对使用
- 在严酷环境中，可选摩擦力锁扣系统以确保可靠的连接
经销商招募
详细信息
- 为扁平线缆应用提供高连接密度
- 极小尺寸 0.050英寸/1.27mm 间距，节省空间
- 与3M™ 1.27毫米（0.050英寸）间距的扁平线线端插座， 451系列配对使用
- 在严酷环境中，可选摩擦力锁扣系统以确保可靠的连接
- UL和CUL认证
- 可供选择的端子数: 4, 6, 8, 10, 12, 14, 16, 20, 26, 30, 40, 50

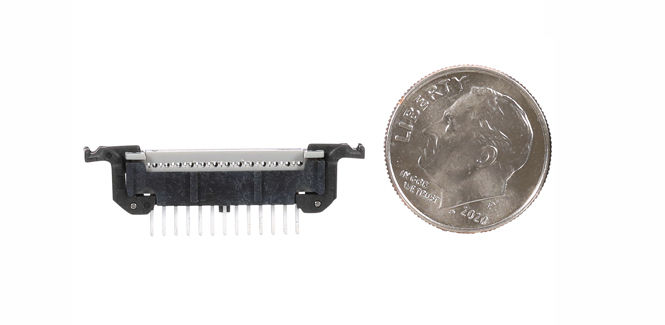

3M™牛角，452系列旨在最大限度地提高设计灵活性，同时尽可能减小PCB占用面积。3M 452系列牛角和3M 451线端插座配对使用。可选带或不带锁定/弹出锁扣。此外，创新的摩擦锁扣功能设计可以尽可能小的占用PCB板空间。
相关资源
3D Models
- 45206-2X02, 3D Parasolid, Rev. 01 (ZIP, 68.3KB)
- 45208-6X02, 3D Parasolid, Rev. 01 (ZIP, 165.1KB)
- 45216-5X02, 3D Parasolid, Rev. 01 (ZIP, 221.4KB)
- 45216-6X02, 3D Parasolid, Rev. 01 (ZIP, 194.4KB)
- 45208-5X02, 3D IGES, Rev. 01 (ZIP, 127.9KB)
- 45204-2X02, 3D Step, Rev. 01 (ZIP, 33.5KB)
- 45210-6X02, 3D IGES, Rev. 01 (ZIP, 111.9KB)
- 45214-2X02, 3D Step, Rev. 01 (ZIP, 96.6KB)
- 45230-5X02, 3D IGES, Rev. 01 (ZIP, 197.0KB)
- 45214-5X02, 3D Parasolid, Rev. 01 (ZIP, 210.9KB)
- 45210-6X02, 3D Step, Rev. 01 (ZIP, 81.6KB)
- 45210-5X02, 3D Parasolid, Rev. 01 (ZIP, 187.9KB)
- 45216-5X02, 3D IGES, Rev. 01 (ZIP, 152.2KB)
- 45206-6X02, 3D Parasolid, Rev. 01 (ZIP, 57.3KB)
- 45214-6X02, 3D Parasolid, Rev. 01 (ZIP, 187.8KB)
- 45206-2X02, 3D IGES, Rev. 01 (ZIP, 63.0KB)
- 45220-2X02, 3D Parasolid, Rev. 01 (ZIP, 241.0KB)
- 45216-6X02, 3D Step, Rev. 01 (ZIP, 89.8KB)
- 45230-6X02, 3D Parasolid, Rev. 01 (ZIP, 241.7KB)
- 45214-5X02, 3D IGES, Rev. 01 (ZIP, 146.2KB)
- 45216-5X02, 3D Step, Rev. 01 (ZIP, 101.2KB)
- 45210-5X02, 3D IGES, Rev. 01 (ZIP, 134.1KB)
- 45106-0X00, 3D Step, Rev. 01 (ZIP, 61.7KB)
- 45220-5X02, 3D Parasolid, Rev. 01 (ZIP, 241.9KB)
- 45208-2X02, 3D Step, Rev. 01 (ZIP, 84.6KB)
- 45208-5X02, 3D Parasolid, Rev. 01 (ZIP, 178.7KB)
- 45212-6X02, 3D IGES, Rev. 01 (ZIP, 113.7KB)
- 45208-2X02, 3D IGES, Rev. 01 (ZIP, 128.0KB)
- 45210-5X02, 3D Step, Rev. 01 (ZIP, 88.1KB)
- 45208-6X02, 3D IGES, Rev. 01 (ZIP, 109.9KB)
- 45106-0X00, 3D IGES, Rev. 01 (ZIP, 86.8KB)
- 45214-2X02, 3D IGES, Rev. 01 (ZIP, 146.0KB)
- 45230-6X02, 3D Step, Rev. 01 (ZIP, 109.3KB)
- 45206-5X02, 3D Parasolid, Rev. 01 (ZIP, 68.4KB)
- 45206-2X02, 3D Step, Rev. 01 (ZIP, 37.3KB)
- 45216-2X02, 3D Step, Rev. 01 (ZIP, 101.3KB)
- 45206-5X02, 3D Step, Rev. 01 (ZIP, 37.4KB)
- 45206-6X02, 3D Step, Rev. 01 (ZIP, 33.1KB)
- 45230-5X02, 3D Parasolid, Rev. 01 (ZIP, 291.9KB)
- 45214-6X02, 3D IGES, Rev. 01 (ZIP, 115.7KB)
- 45212-2X02, 3D Parasolid, Rev. 01 (ZIP, 199.9KB)
- 45208-5X02, 3D Step, Rev. 01 (ZIP, 84.3KB)
- 45220-6X02, 3D IGES, Rev. 01 (ZIP, 121.5KB)
- 45212-6X02, 3D Parasolid, Rev. 01 (ZIP, 178.4KB)
- 45210-2X02, 3D IGES, Rev. 01 (ZIP, 134.0KB)
- 45212-5X02, 3D Parasolid, Rev. 01 (ZIP, 198.0KB)
- 45204-6X02, 3D Parasolid, Rev. 01 (ZIP, 50.7KB)
- 45210-2X02, 3D Parasolid, Rev. 01 (ZIP, 188.8KB)
- 45230-2X02, 3D Step, Rev. 01 (ZIP, 127.5KB)
- 45214-6X02, 3D Step, Rev. 01 (ZIP, 87.1KB)
- 45204-5X02, 3D Step, Rev. 01 (ZIP, 33.6KB)
- 45220-2X02, 3D IGES, Rev. 01 (ZIP, 163.6KB)
- 45216-2X02, 3D IGES, Rev. 01 (ZIP, 151.7KB)
- 45212-5X02, 3D Step, Rev. 01 (ZIP, 92.3KB)
- 45212-2X02, 3D IGES, Rev. 01 (ZIP, 139.7KB)
- 45230-2X02, 3D IGES, Rev. 01 (ZIP, 196.0KB)
- 45230-5X02, 3D Step, Rev. 01 (ZIP, 127.9KB)
- 45106-0X00, 3D Parasolid, Rev. 01 (ZIP, 130.7KB)
- 45204-6X02, 3D IGES, Rev. 01 (ZIP, 47.4KB)
- 45220-5X02, 3D IGES, Rev. 01 (ZIP, 164.3KB)
- 45204-5X02, 3D IGES, Rev. 01 (ZIP, 56.7KB)
- 45208-6X02, 3D Step, Rev. 01 (ZIP, 79.1KB)
- 45220-6X02, 3D Parasolid, Rev. 01 (ZIP, 206.8KB)
- 45216-2X02, 3D Parasolid, Rev. 01 (ZIP, 221.8KB)
- 45214-2X02, 3D Parasolid, Rev. 01 (ZIP, 211.4KB)
- 45204-2X02, 3D IGES, Rev. 01 (ZIP, 56.8KB)
- 45210-6X02, 3D Parasolid, Rev. 01 (ZIP, 171.6KB)
- 45210-2X02, 3D Step, Rev. 01 (ZIP, 88.7KB)
- 45216-6X02, 3D IGES, Rev. 01 (ZIP, 117.6KB)
- 45220-5X02, 3D Step, Rev. 01 (ZIP, 108.9KB)
- 45212-5X02, 3D IGES, Rev. 01 (ZIP, 139.9KB)
- 45206-5X02, 3D IGES, Rev. 01 (ZIP, 63.2KB)
- 45208-2X02, 3D Parasolid, Rev. 01 (ZIP, 179.5KB)
- 45214-5X02, 3D Step, Rev. 01 (ZIP, 96.4KB)
- 45220-2X02, 3D Step, Rev. 01 (ZIP, 108.9KB)
- 45220-6X02, 3D Step, Rev. 01 (ZIP, 95.0KB)
- 45230-6X02, 3D IGES, Rev. 01 (ZIP, 133.7KB)
- 45206-6X02, 3D IGES, Rev. 01 (ZIP, 49.2KB)
- 45212-6X02, 3D Step, Rev. 01 (ZIP, 83.8KB)
- 45204-6X02, 3D Step, Rev. 01 (ZIP, 30.5KB)
- 45230-2X02, 3D Parasolid, Rev. 01 (ZIP, 292.9KB)
- 45212-2X02, 3D Step, Rev. 01 (ZIP, 92.7KB)
- 45204-5X02, 3D Parasolid, Rev. 01 (ZIP, 58.0KB)
- 45204-2X02, 3D Parasolid, Rev. 01 (ZIP, 57.9KB)
规格
|
|
|
|---|---|
|
产品特点
|
Keying Slot, Pick & Place
|
|
品牌
|
3M™
|
|
应用
|
线到板连接
|
|
技术表编号
|
TS-2437
|
|
最高工作温度 (摄氏温度)
|
125 摄氏度
|
|
绝缘材料
|
LCP
|
|
触点基材
|
BeCu, Copper Alloy
|
|
连接器样式
|
Header
|
|
额定电压
|
125 VAC, 125 Vrms at Sea Level
|
|
额定电流
|
1
|
