3M™ 板端针座，950系列
- | 该产品的产品选项.
3M电子互连产品解决方案
3M连接器、Twinax高速线缆、线缆组件和其他互连产品正在帮助开启数据中心设计和工业自动化的新纪元。
详细信息
产品亮点
- 优化PCB板的空间利用
- 高温电介质
- 兼容无铅波峰焊接和回流焊接
- 单双排设计，6–50个位
- 最小化PCB的堆叠高度
- 与排针产品相配接
- 有关化学品合规性信息，请参阅法规信息附录（技术图纸最后一页）
- 请参阅数据表TS2163（TS-2163）获取更多信息

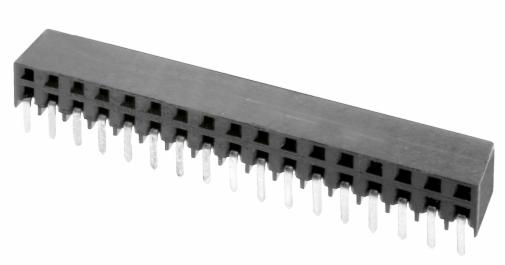

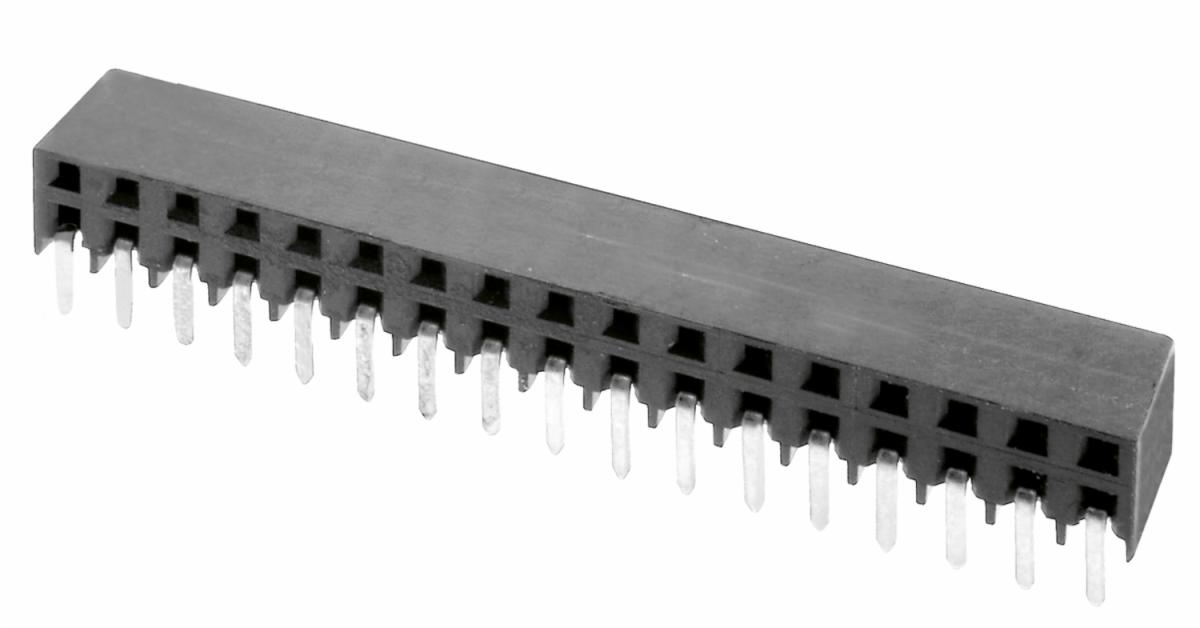

950系列，2mm板端针座，右弯，焊接引脚
规格
| 工艺温度额定值 | 260 °C Maximum (Per J-STD-020C) |
| 应用 | 板对板连接 |
| 技术表编号 | TS-2163 |
| 接触底板厚度（公制） | 1.25 微米 - 2.5 微米 |
| 接触底板材料 | 镍 |
| 接触端接区域电镀材料 | Matte Tin |
| 接触端接区域镀层厚度（公制） | 1 微米 - 3 微米 |
| 湿度敏感度水平 | 1 (Per J-STD-020C) |
| 绝缘材料 | High Temperature Thermoplastic |
| 绝缘电阻 | >5x10⁸ Ω @ 100 VDC |
| 触点基材 | 铜合金 |
| 触点数 | 20 |
