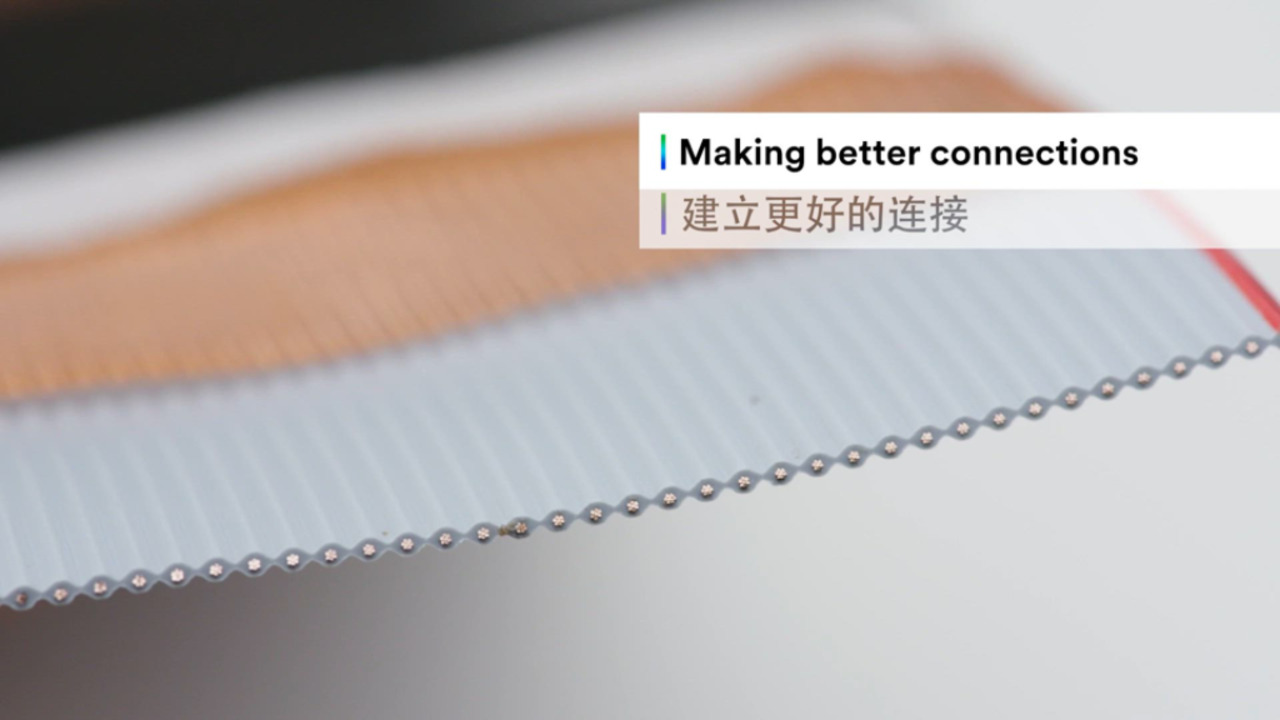

3M™ 屏蔽/护套扁平电缆,3517 系列是一种护套扁平带状电缆,可为需要提高信号完整性的应用提供优秀性能。带有 .050 英寸间距的 28 AWG 尺寸绞合线。它可以轻松批量端接到各种 IDC 连接器,以实现快速方便的安装。该电缆采用 360° 扩展铜屏蔽层,提供 20 dB 的平均屏蔽效果,有助于确保信号完整性和抗 EMI。膨胀铜材料还有助于简化端接,尤其是与实心材料相比。两根可选的 28 AWG 排扰线将不需要的电噪声从电路中输送到接地。屏蔽扁平带状电缆在北美制造,可折叠,可轻松进行分支或散线端接。3M™ 屏蔽/护套扁平电缆 3517 系列由 PVC 绝缘和护套材料制成,经久耐用,符合国家电气规范第 725 条 (CL2) 的外部布线要求,并在美国和加拿大市场获得 UL 认证。
A:外部 PVC 护套提供额外的保护层
B:PVC 电缆初级绝缘增加了初始保护层,有助于延长电缆寿命
C:膨胀铜屏蔽层用粘合剂粘合到初级绝缘层上,以实现柔韧性、耐用性和抗 EMI 保护
D:镀锡铜 7 股导体提供出色的信号吞吐量
3M™ 屏蔽电缆 3517 系列允许绝缘穿刺连接 (IDC) 端接,具有 9 个触点到多达 64 个触点。技术人员可以同时通过所有触点的盖板和初级绝缘层进行稳定的金属对金属接触。
导体数目 | 9 , 10 , 14 , 15 , 16 , 20 , 24 , 25 , 26 , 30 , 34 , 36 , 37 , 40 , 50 , 60 , 64 |
导体股数 | 7 |
应用 | 信号完整性 |
技术表编号 | TS-0069 |
护套材料 | 聚氯乙烯 |
护套颜色 | 黑色 |
电缆类型 | 屏蔽 |
线径 | 28 AWG |
绝缘材料 | 聚氯乙烯 |
绝缘颜色 | 灰色 |
规格公制 | NEC 725 (CL2), RoHS 2011/65/EU, 中国RoHS |
间距 (公制) | 1.27 毫米 |
总长度 (公制) | 30.48 米, 91.44 米 |
