3M™ 褶皱铝箔屏蔽电缆 90204 系列

Name: 3M™ 褶皱铝箔屏蔽电缆 90204 系列
Brand: 3M

非常适合板对板应用

提供 100 Ω 平衡（差分）的标准阻抗

实心褶皱铜箔提供 35 db 平均屏蔽效果

导体数目

电缆类型

3M电子互连产品解决方案

3M连接器、Twinax高速线缆、线缆组件和其他互连产品正在帮助开启数据中心设计和工业自动化的新纪元。

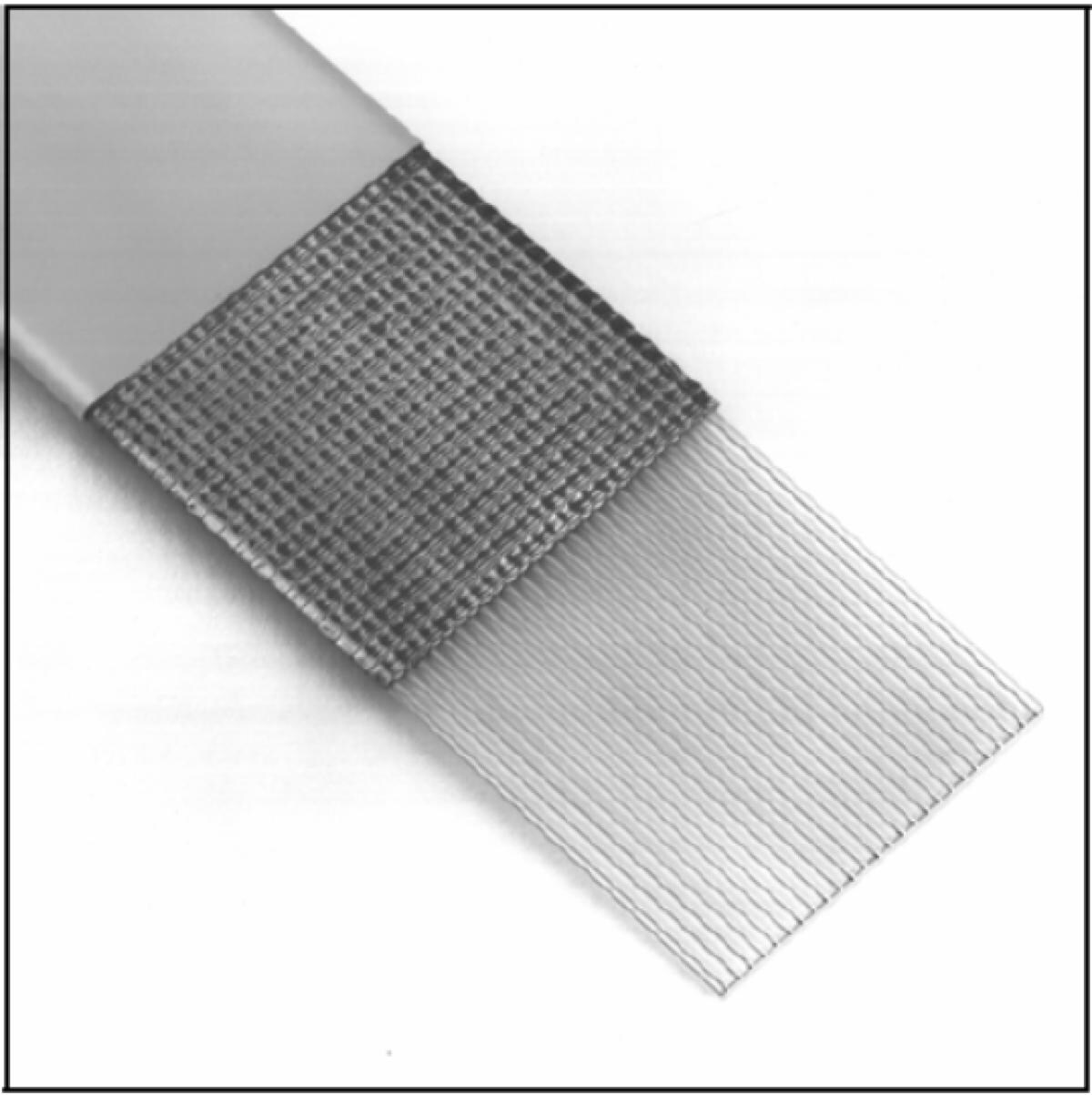

3M™褶皱箔屏蔽电缆，90204系列，是一种.050，28 AWG绞线电缆，非常适合板对板应用。扁平电缆提供标准100Ω平衡（差分）阻抗，并具有粘合背面的实心褶皱铜箔，平均屏蔽效果为35分贝。

这种电缆结合了TPE主要绝缘和薄（0.13最小）TPE覆盖，提供出色的保护和电缆灵活性。3M褶皱箔屏蔽电缆90204系列可以与IDC批量端接连接器一起使用。

导体数目	10 , 15 , 20 , 25 , 26 , 34 , 40 , 50 , 60 , 64
导体股数	7
工厂ISO认证	No ISO Certification information available
应用	信号完整性
技术表编号	TS-0403
护套材料	热塑性弹性体(TPE)
护套颜色	灰色
电缆类型	屏蔽, 绞合
线径	28 AWG
绝缘材料	热塑性弹性体(TPE)
绝缘颜色	半透光白色
规格公制	CSA FT1, VW-1, RoHS 2011/65/EU, 中国RoHS
间距 (公制)	1.27 毫米

总长度 (公制)	30.48 米
