3M™ 圆形屏蔽/护套分离式线缆 3600X 系列

可选择
| 该产品的产品选项.

双绞线有助于减少平衡驱动应用的串扰

铝箔和铜编织层的双重屏蔽提供出色的 EMI/ESD 保护

电缆提供 35 db 的平均屏蔽效果

查看更多详细信息

常用资源

产品技术文件 (PDF, 968KB)

3M电子互连产品解决方案

3M连接器、Twinax高速线缆、线缆组件和其他互连产品正在帮助开启数据中心设计和工业自动化的新纪元。

了解电子互连解决方案

详细信息

产品亮点

双绞线有助于减少平衡驱动应用的串扰
铝箔和铜编织层的双重屏蔽提供出色的 EMI/ESD 保护
电缆提供 35 db 的平均屏蔽效果
电线采用颜色编码，便于识别
28 AWG 7 股电线和 PVC 结构提供灵活性和耐用性

3M™ 圆形、屏蔽护套、分离式线缆， 3600X 系列是一种 PVC 护套电缆，有助于减少平衡驱动应用的串扰。双铝膜箔和铜编织屏蔽线提供出色的 EMI/ESD 保护，平均屏蔽效果为 35 db。双线双绞屏蔽电缆采用 28 AWG、7 股电线、镀锡铜导体以及 PVC 绝缘和护套材料。双绞线采用颜色编码，便于识别。该电缆在北美制造，非常适合各种工业电子产品，并符合美国国家电气规范第 725 条（CL2）的外部布线要求。

耐久性
电气性能
折弯性能
减少串扰

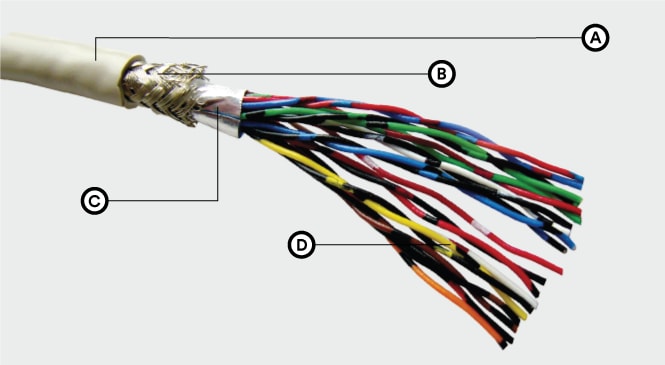

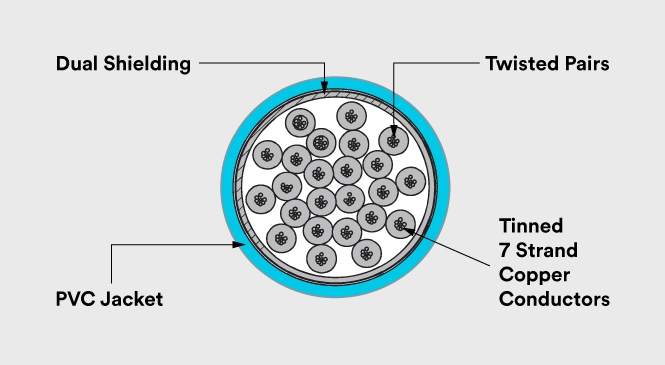

产品结构

A：PVC 护套
B：90% 覆盖率镀锡铜编织层
C：厚铝/聚酯薄膜
D：双绞线对，28 AWG，7 x 36 AWG 镀锡绞合铜导体
允许 IDC

3M 圆形屏蔽护套分离式线缆，3600X 系列允许绝缘穿刺连接（IDC）端接，具有 14 个触点到 100 个触点。技术人员可以同时通过所有触点的盖板和初级绝缘层进行稳定的金属对金属接触。
