3M™ Link Connector 分支连接器，381系列
- | 该产品的产品选项.
3M电子互连产品解决方案
3M连接器、Twinax高速线缆、线缆组件和其他互连产品正在帮助开启数据中心设计和工业自动化的新纪元。
详细信息
产品亮点
- 快速可靠的绝缘刺破连接（IDC）端接, 适用于电源和信号应用
- 无需特殊工具即可组装, 同时端接2或4个位置
- 相同的3M™连接器381系列可用于主总线的T分支或接头连接, 帮助简化库存
- 锁定机制在苛刻的现场应用中保持可靠连接
- 四点接触结构提供高接触可靠性
- 兼容22-16 AWG圆形电缆和20-16 AWG 2.54毫米间距扁平电缆
- 提供2或4个位置, 每个触点的最大电流承载能力为5安培
- 兼容3M™ Link连接器382系列板载连接器, 可垂直或直角配置
- 具有颜色编码的连接器, 可根据线材尺寸轻松识别所需连接器
3M™ Link 连接器381 系列是一种可拆卸、高度可配置且多功能的分支和网络连接解决方案, 有助于简化您的设计。连接器使用 IDC 端接进行传感器和设备网络的 T 分支和拼接, 无需特殊工具即可组装。只需将线材放入连接器盖中, 并用标准钳子压紧即可。IDC 端接无需剥线, 因此减少了浪费。这种雌雄同体连接器既可以与自身连接, 也可以与 3M™ Link 连接器 382 系列板安装头连接, 允许简单地从主干线分支到单个组件, 或通过分接连接扩展主干线, 显著减少额外布线并减少额外端子块的需求。
采用IDC终端技术
所有3M™ Link连接器均采用绝缘刺破（IDC）端接技术。IDC方法由3M于1961年发明，允许技术人员无需剥线即可同时终端多条线缆，实现快速、可靠的现场安装和维护。

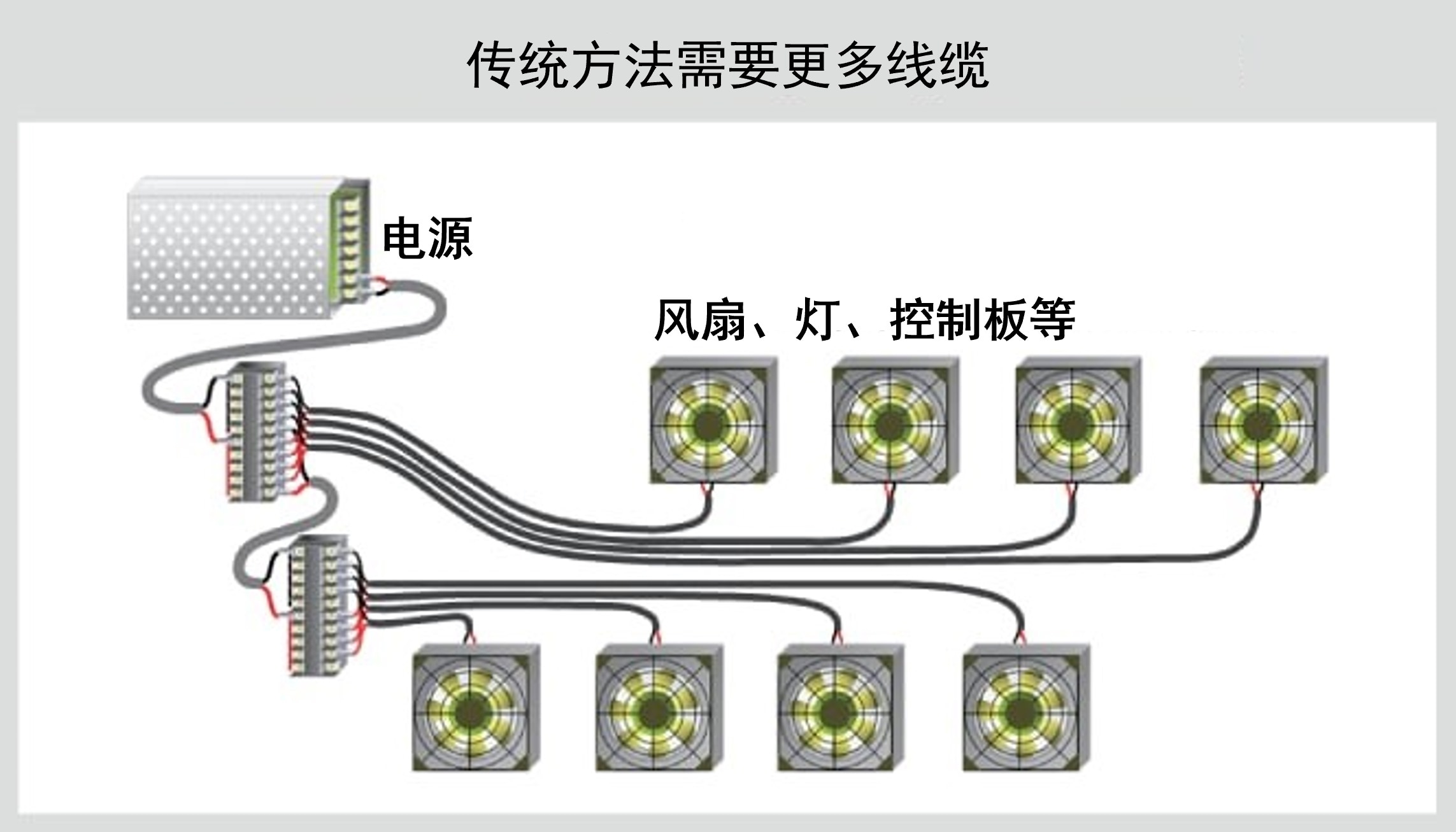

系统内更好的连接

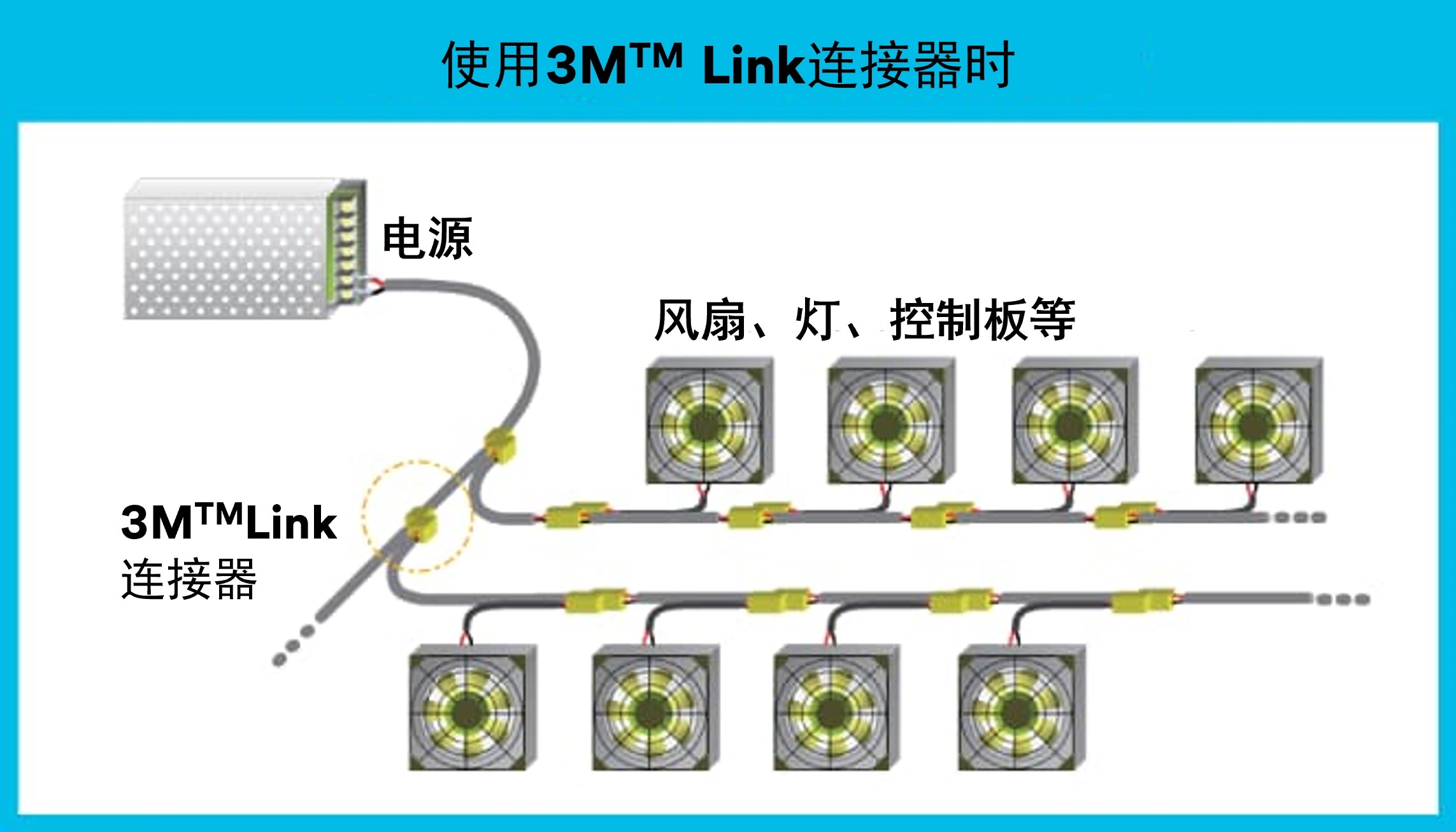

通过使用3M连接器381系列的T型分支连接，在系统中的任何地方形成可拆卸的线对线连接，从主干线上分支。这些连接器非常适合从主总线线应用中分支以连接到额外的传感器或组件 - 节省空间，简化安装，并减少长线缆回到终端块或控制单元。
-
-

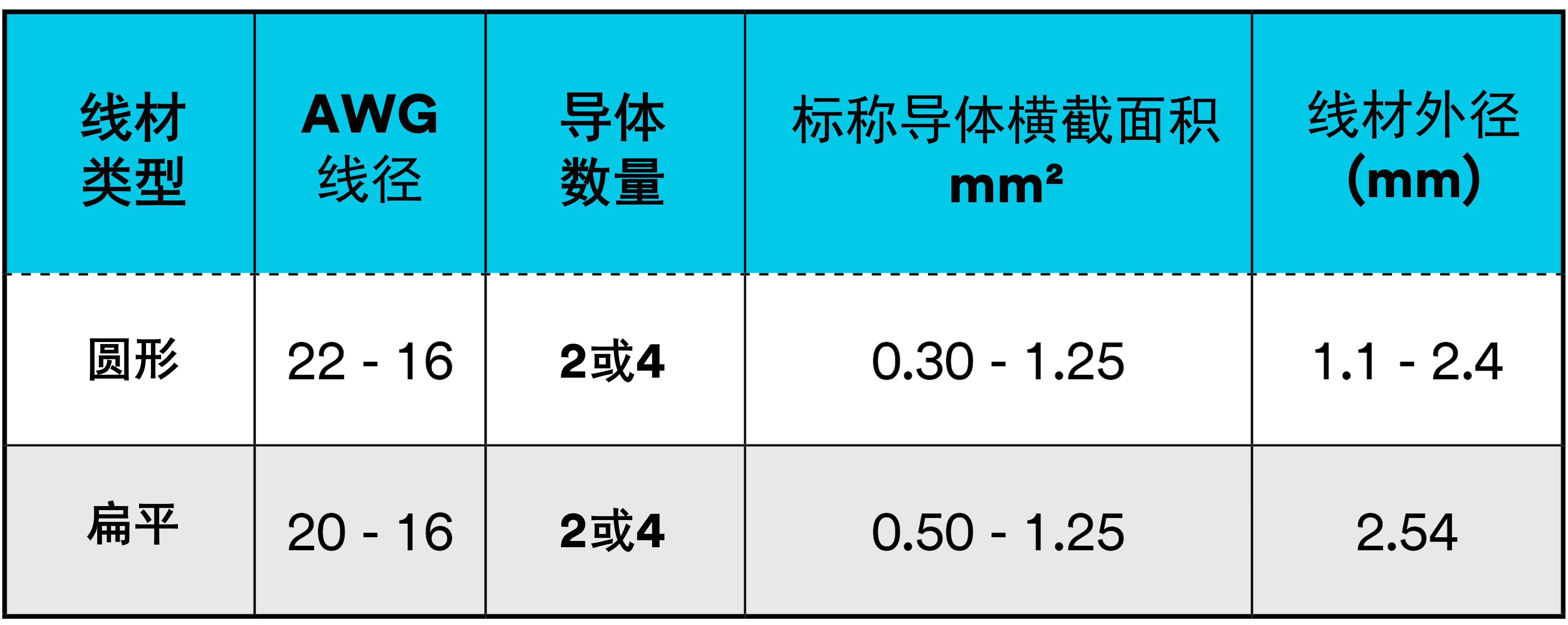

兼容多种圆形和扁平电缆尺寸
3M™ Link连接器381系列支持圆形电缆的线缆尺寸为22-16 AWG，扁平电缆的线缆尺寸为20-16，间距为2.54mm。连接器的紧凑设计使其非常适合线缆布线和板空间有限的系统。
规格
相关资源
同类产品
| 端接方式 | IDC | |
| 最大导体尺寸 (公制) | 0.3 mm², 0.5 mm², 0.75 mm², 1 mm² | |
| 触点数 | 2 , 4 | |
| 最小导体尺寸 (公制) | 0.3 mm², 0.5 mm², 0.75 mm² | |
| 连接器样式 | 插头 | |
| 触点行数 | 1 |
