- 为扁平线缆应用提供高连接密度
- 极小尺寸 0.050英寸/1.27mm 间距，节省空间
- 实现线缆端的直通端接以及批量端接
- 在严酷环境中，可选摩擦力锁扣系统以确保可靠的连接
总长度 (公制)
Overall_Length_Metric
总宽度 (公制)
Overall_Width_Metric
总高度 (公制)
Overall_Height_Metric
61 可选产品
总长度 (公制), 总宽度 (公制) , 总高度 (公制)
经销商招募
详细信息
- 为扁平线缆应用提供高连接密度
- 极小尺寸 0.050英寸/1.27mm 间距，节省空间
- 实现线缆端的直通端接以及批量端接
- 在严酷环境中，可选摩擦力锁扣系统以确保可靠的连接
- UL和CUL认证
- 与3M™ 带屏蔽板端插头匹配，1.27毫米（0.050英寸）间距，带锁定和弹出卡扣452系列
- 可供选择的端子数: 4, 6, 8, 10, 12, 14, 16, 20, 26, 30, 40, 50

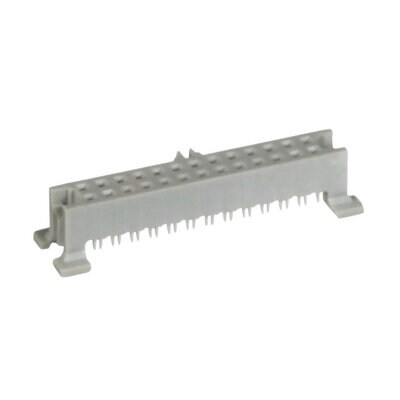

3M™扁平线线端插座1.27mm间距的451系列是一种小尺寸的坚实连接器。和方形板端匹配时，可选摩擦力锁扣版能够增加对意外断开的保护。小间距可以在较小空间内提供较高的连接密度。
3M™ 1.27mm（0.050英寸）间距的线端插座451系列，是一款小巧的坚固连接器，与3M扁平线缆一起使用时，具有通用性并节省空间。由1.27mm（0.050英寸）间距的插座主体、多位端子、一个盖子和可选的应力缓释架组成。中心对准可选。可选的摩擦力锁扣系统减少了整体连接时间，有助于防止连接意外断开。3M 451系列插座使用绝缘刺破端接技术，可批量端接扁平柔性线缆以及直通端接。
相关资源
3D Models
- 3448-45106, 3D Parasolid, Rev. 01 (ZIP, 41.2KB)
- 3443-81-00, 3D STL, rev. 01
- 3448-45110, 3D Step, Rev. 01 (ZIP, 19.3KB)
- 3443-81-16, 3D STL, rev. 01
- 3448-45120, 3D Step, Rev. 01 (ZIP, 19.4KB)
- 3443-81-08, 3D STL, rev. 01
- 3448-45104, 3D Step, Rev. 01 (ZIP, 19.4KB)
- 3448-45116, 3D Step, Rev. 01 (ZIP, 19.4KB)
- 45130-0X00, 3D Step, Rev. 01 (ZIP, 79.1KB)
- 3448-45108, 3D IGES, Rev. 01 (ZIP, 33.0KB)
- 45130-0X00, 3D IGES, Rev. 01 (ZIP, 99.6KB)
- 3443-81-08, rev. 01 (VND.MS-PKI.STL, 196.3KB)
- 45130-0X00, 3D Parasolid, Rev. 01 (ZIP, 167.9KB)
- 3443-81-12, 3D STL, rev. 01
- 3443-84-02, rev. 02 (VND.MS-PKI.STL, 170.3KB)
- 3443-81-14, 3D STL, rev. 01
- 3448-45106, 3D IGES, Rev. 01 (ZIP, 32.8KB)
- 3448-45104, 3D IGES, Rev. 01 (ZIP, 33.1KB)
- 3443-81-10, 3D STL, rev. 01
- 45114-0X00, 3D IGES, Rev. 01 (ZIP, 91.9KB)
- 3443-81-30, rev. 01 (VND.MS-PKI.STL, 193.7KB)
- 45120-0X00, 3D IGES, Rev. 01 (ZIP, 94.6KB)
- 45120-0X00, 3D Step, Rev. 01 (ZIP, 72.4KB)
- 3443-81-06, rev. 01 (VND.MS-PKI.STL, 193.1KB)
- 3443-81-14, rev. 01 (VND.MS-PKI.STL, 177.0KB)
- 45108-0X00, 3D Parasolid, Rev. 01 (ZIP, 139.3KB)
- 3448-45114, 3D IGES, Rev. 01 (ZIP, 32.7KB)
- 45112-0X00, 3D IGES, Rev. 01 (ZIP, 90.9KB)
- 45104-0X00, 3D Parasolid, Rev. 01 (ZIP, 131.7KB)
- 45116-0X00, 3D Step, Rev. 01 (ZIP, 70.0KB)
- 3448-45106, 3D Step, Rev. 01 (ZIP, 19.3KB)
- 3443-81-20, rev. 01 (VND.MS-PKI.STL, 187.6KB)
- 3443-81-06, 3D STL, rev. 01
- 3443-81-04, 3D STL, rev. 01
- 3448-45112, 3D Step, Rev. 01 (ZIP, 19.3KB)
- 45114-0X00, 3D Step, Rev. 01 (ZIP, 68.7KB)
- 3448-45114, 3D Step, Rev. 01 (ZIP, 19.3KB)
- 3443-81-10, rev. 01 (VND.MS-PKI.STL, 181.7KB)
- 45110-0X00, 3D IGES, Rev. 01 (ZIP, 90.3KB)
- 45114-0X00, 3D Parasolid, Rev. 01 (ZIP, 147.8KB)
- 3448-45114, 3D Parasolid, Rev. 01, (ZIP, 41.2KB)
- 45112-0X00, 3D Parasolid, Rev. 01 (ZIP, 144.6KB)
- 3448-45130, 3D Step, Rev. 01 (ZIP, 19.3KB)
- 45110-0X00, 3D Parasolid, Rev. 01 (ZIP, 140.7KB)
- 3443-81-16, rev. 01 (VND.MS-PKI.STL, 185.6KB)
- 3448-45110, 3D IGES, Rev. 01 (ZIP, 33.0KB)
- 3448-45108, 3D Parasolid, Rev. 01 (ZIP, 40.8KB)
- 3448-45120, 3D IGES, Rev. 01 (ZIP, 32.8KB)
- 3448-45112, 3D IGES, Rev. 01 (ZIP, 32.6KB)
- 3443-81-20, 3D STL, rev. 01
- 3448-45116, 3D IGES, Rev. 01 (ZIP, 32.6KB)
- 45120-0X00, 3D Parasolid, Rev. 01 (ZIP, 152.1KB)
- 3443-81-04, rev. 01 (VND.MS-PKI.STL, 183.6KB)
- 3448-45108, 3D Step, Rev. 01 (ZIP, 19.3KB)
- 45104-0X00, 3D IGES, Rev. 01 (ZIP, 85.6KB)
- 45114-0X00, 3D Step, Rev. 01 (ZIP, 93.2KB)
- 3448-45110, 3D Parasolid, Rev. 01 (ZIP, 40.8KB)
- 3448-45112, 3D Parasolid, Rev. 01 (ZIP, 41.2KB)
- 3443-81-12, rev. 01 (VND.MS-PKI.STL, 181.0KB)
- 3448-45130, 3D Parasolid, Rev. 01 (ZIP, 40.9KB)
- 3443-81-30, 3D STL, rev. 01
- 45108-0X00, 3D Step, Rev. 01 (ZIP, 64.5KB)
- 3448-45116, 3D Parasolid, Rev. 01 (ZIP, 41.2KB)
- 3448-45104, 3D Parasolid, Rev. 01 (ZIP, 41.1KB)
- 45108-0X00, 3D IGES, Rev. 01 (ZIP, 89.4KB)
- 45110-0X00, 3D Step, Rev. 01 (ZIP, 65.7KB)
- 3448-45130, 3D IGES, Rev. 01 (ZIP, 33.1KB)
- 45104-0X00, 3D Step, Rev. 01 (ZIP, 60.5KB)
- 45116-0X00, 3D Parasolid, Rev. 01 (ZIP, 150.1KB)
- 3448-45120, 3D Parasolid, Rev. 01 (ZIP, 41.1KB)
- 45112-0X00, 3D Step, Rev. 01 (ZIP, 67.1KB)
规格
|
|
|
|---|---|
|
产品特点
|
Feed Through, Polarizing Key
|
|
品牌
|
3M™
|
|
应用
|
线到板连接
|
|
总宽度 (公制)
|
5.334 mm
|
|
总长度 (公制)
|
10.668 mm, 11.938 mm, 13.208 mm, 14.478 mm, 17.018 mm, 23.368 mm, 6.858 mm, 8.128 mm, 9.398 mm
|
|
总高度 (公制)
|
4.572 mm
|
|
技术表编号
|
TS-2436
|
|
最高工作温度 (摄氏温度)
|
125 摄氏度
|
|
绝缘材料
|
Glass Filled Polyester (PBT)
|
|
绝缘电阻
|
>1x10⁹ Ω @ 500 VDC
|
|
耐压
|
125 Vrms at Sea Level
|
|
触点基材
|
Beryllium Copper
|
|
连接器样式
|
Receptacle
|
|
额定电压
|
125 VAC
|
|
额定电流
|
1
|
