3M™ 模压组件 1M 系列
- | 该产品的产品选项.
3M电子互连产品解决方案
3M连接器、Twinax高速线缆、线缆组件和其他互连产品正在帮助开启数据中心设计和工业自动化的新纪元。
详细信息
产品亮点
- 非常适合在高振动环境中实现稳定的长期连接
- 非常适合在有或没有高柔性线缆的情况下使用
- 一体成型设计可屏蔽外界元素
- 已完成的装配简化了零件管理，几乎消除了装配成本
- 模压式应力消除结构实现低高度外形，从而节省空间
- 兼容标准 .100" x .100" 接头和电路板图案
- 印刷电路板连接器有多种针数和方向可选，适用于多种用途
- 也可提供带有印刷电路板和DIP连接器的型号以供选择
3M™ 模压组件 1M 系列非常适用于需要耐用、持久连接的应用，即使在高振动环境和其他困难条件下也是如此。本系列连接器/线缆组件经过特殊设计，具有坚固的一体式结构和强劲的铍铜接触件，具有优秀的耐用性。集成的应力消除和封闭的连接器端部创造了低高度轮廓，扩大了板端空间的使用，并允许组件和板之间的紧密堆叠。
-
设计灵活性 -
耐用性 -
流程简化 -
抗振动能力
-
-
3M™ 模压组件 1M 系列的特点和优势
模压线缆/连接器装配采用耐用的扁平线缆，可在严苛的环境中提供长期性能。线缆隐藏在连接器主体内，大大减少了污垢和湿气通过连接器进入的可能性，同时几乎消除了对线缆外壳装配和零件管理的需求。3M 组件 1M 系列的绝缘材料完全包覆气密绝缘刺破端接区域，并与连接器主体热熔结合，提供出色的抗拉和其他外部力量的应力缓解。线缆也可以在沿线缆的点上指定模制的应力缓解。

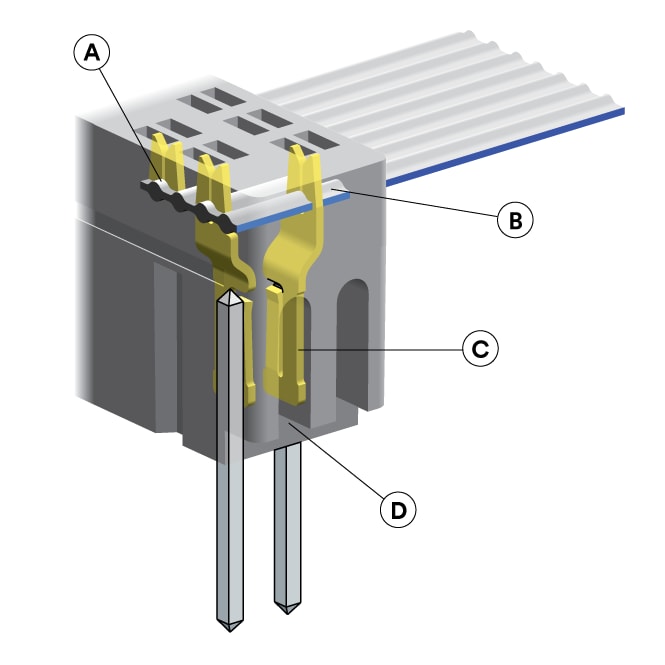

A. 气密绝缘刺破端接区域被绝缘材料包覆
B. 线缆和连接器热熔结合，提供出色的应力缓解
C. 单个触点由热塑性材料的隔墙隔离
D. 凹槽可容纳连续排中的相邻插针
适合您应用的线缆/连接器装配
3M™ 模压组件 1M 系列连接器可以根据需求定制，满足规格上的精确要求。单件模制装配可以指定使用一系列 3M 线缆以及 DIP 和印刷电路板连接器。插座与行业标准 .100” x .100” 的插头和插座配合，提供可选的耳扣机制以便与锁扣/弹出插座配合。插座上有一个中心凸点用于极性连接。线缆装配使用行业标准 .050”（1.27 mm）或 1 mm 间距的圆导体扁平带状线缆。
规格
相关资源
同类产品
| 连接器类型 (B端) | 印刷电路板, 插座, DIP | |
| 连接器类型 (A端) | 插座, 印刷电路板, DIP | |
| 导体数目 | 6 , 8 , 10 , 12 , 14 , 16 , 18 , 20 , 24 , 26 , 30 , 34 , 40 , 50 , 60 | |
| 连接器形式 (B端) | 插头, 插座 | |
| 间距 (公制) | 2.54 毫米 | |
| 连接器形式 (A端) | 插座, 插头 |
3M™ 模压组件 1M 系列最常购买
本页所示的技术信息和数据仅供参考或典型使用，不应用于规格目的。本网站上展示的3M产品可能并非在所有地理区域均有销售，或可能暂时无货。请联系您当地的销售代表以确定产品的可用性。
