应用干货丨辊轴打磨加工高难度，高要求？用3M解决方案，稳了！

2024-12-17

辊轴加工领域，如多客户面临同样的问题： 加工质量不稳定、磨料切削力弱、加工效率低。 辊轴工件尺寸的多样性也对加工设备和方式提出了不同要求。

小编遇到过一个案例：制辊客户要对 尺寸长度 1.5 米，直径 300mm的工件 进行表面光洁度处理，光洁度要求 RA0.005。

3M如何帮助客户解决这一打磨难点？

让这篇3M辊轴打磨解决方案干货来回答！

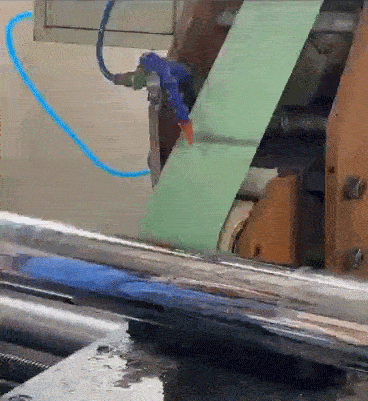

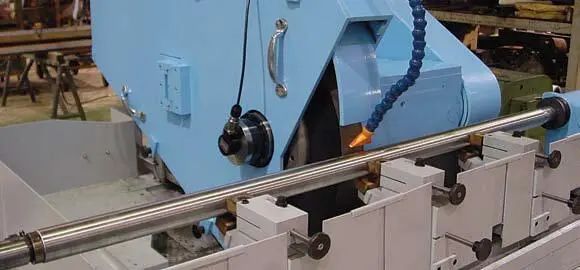

类似案例示意图，并非真实此案例实际画面

什么是辊轴研磨加工？

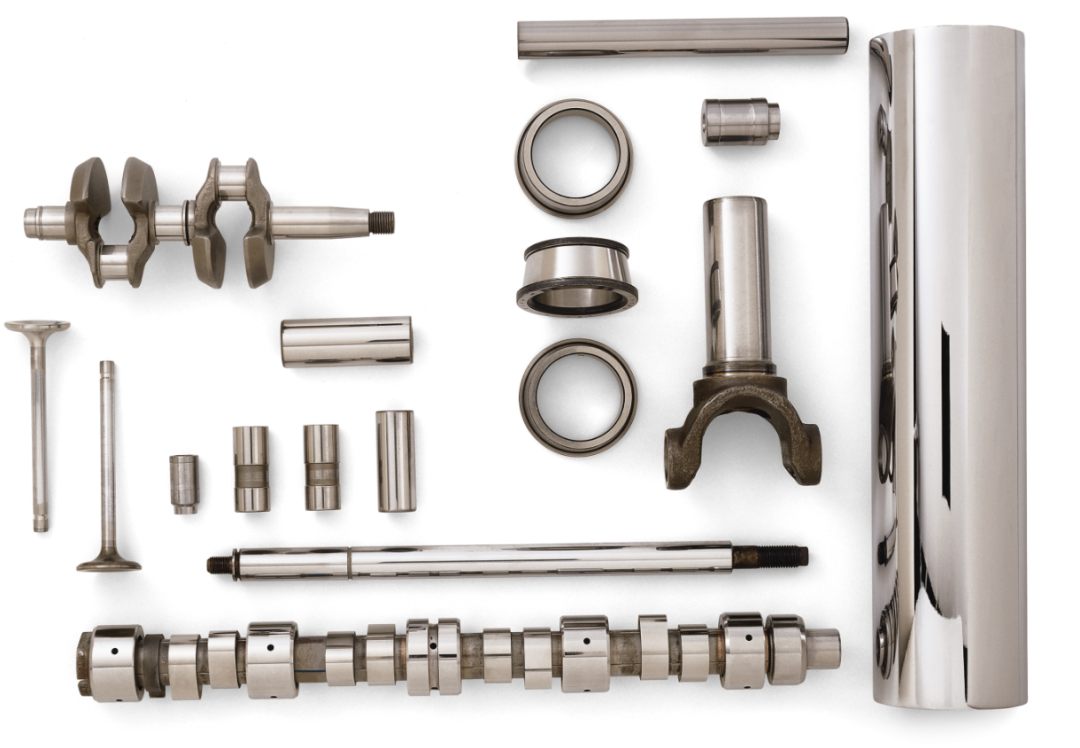

辊轴是机器设备中常用的关键零部件，功能包括 挤压、涂覆、传动 等，会根据具体的应用要求选择合适的材料进行制造。

不同应用领域的辊轴加工要求不同，但一般需精密机加工和高标准研磨抛光。而 不同的材料由于其硬度和韧性不一样，需要选择合适磨料的研磨产品来加工。

一般辊轴的加工过程主要包括钢棍胚机加工、研磨抛光、表面处理及后抛光，最终到成品。其中研磨抛光过程 对提升表面光洁度和精度、提升辊轴成品性能、防止腐蚀、增强耐用性并提升寿命 至关重要。

对此，3M可以提供两种关键解决方案： 砂带打磨及精密薄膜砂带抛光。

左右滑动查看更多

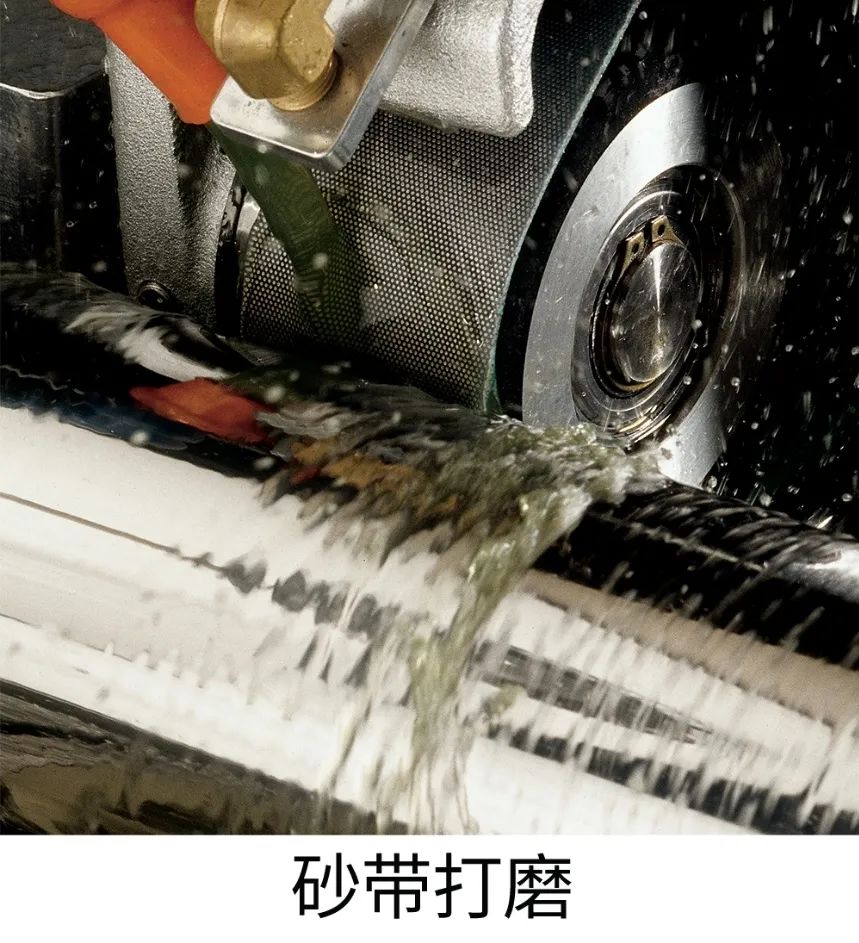

砂带打磨：高效切削、操作灵活！

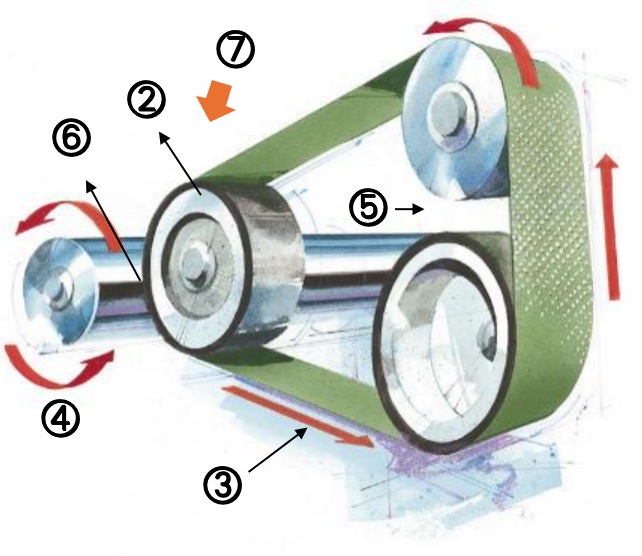

当需加工的 辊轴尺寸较大（如造纸辊轴） ，机加工后往往需要先进行前道的去瑕疵处理。这里3M推荐用 砂带打磨 方式进行加工。

与另一种较常见的打磨方式—— 砂轮打磨相比， 砂带打磨 具有如下优势：

切削力大、 生产效率高
无需修整 、接触轮软硬可调
更换磨料简单、 操作更简单、方便
综合生产成本低

3M精砂带打磨磨解决方案

对于砂带无心磨应用， “高效”是磨料的首要要求 。小编推荐两款最常用的 Cubitron系列砂带 。

左右滑动查看更多

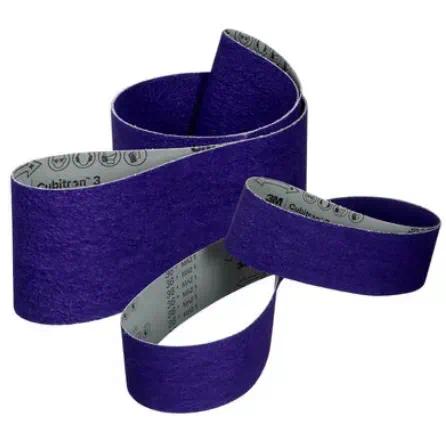

3M™ Cubitron™ 3 砂带1184F

使用新一代 3M精密成型矿砂， 更强劲的切削力，打磨效率提升至全新水平
更长使用寿命，配合砂带机使用， 更换次数更少，停机时间更短
严格控制污染物含量， 适用于不锈钢及相关应用

3M™ Cubitron™2 784F砂带

采用了3M精密塑型陶瓷 / 氧化铝混合矿砂， 适用于去毛刺和表面瑕疵去除。
在中低压场合中配合设备进行平面磨削， 高效耐用，且不易灼伤工件，表面效果优异。
具有聚酯防水背基， 可同时用于干磨/湿磨，寿命更长、生产率更高、耐用性强。

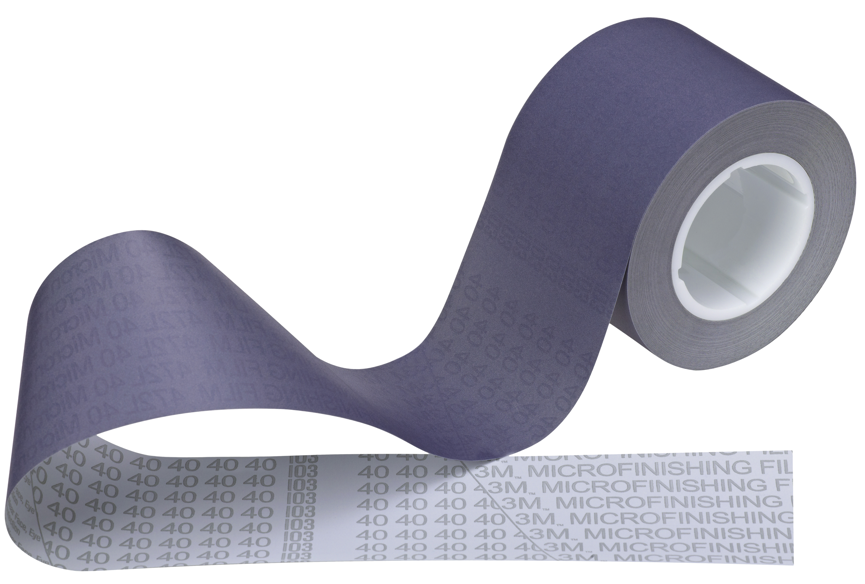

3M 精密薄膜砂带抛光：

稳就一个字！

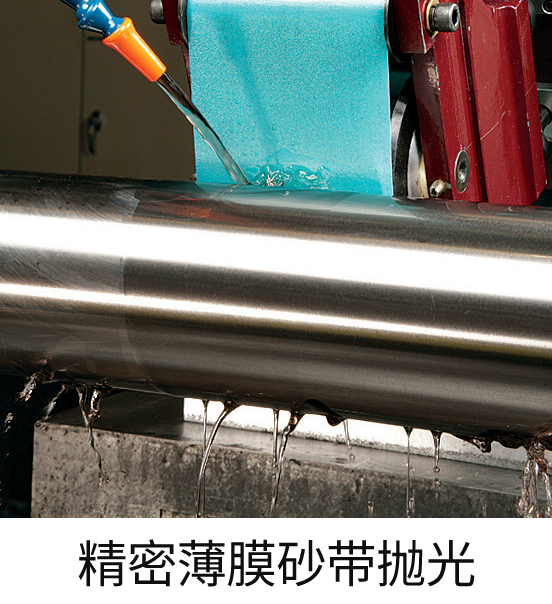

大部分辊轴工件在机加工后会直接进行表面光洁度处理。在这一道工序，3M推荐 精密薄膜砂带抛光。

3M精密薄膜砂带有什么优势？关键词： 矿砂、抛光方式、稳定性

左右滑动查看更多

矿砂大小控制

3M精密薄膜砂带的矿砂颗粒以3M的经验经过严格挑选，粒度分布范围更窄，大小更为一致，以保证一致的切削力，并减少意外划伤。

抛光方式

卷对卷砂带供给和抛光头高频振动， 确保研磨一致性和高效抛光 。比环带研磨 更少纹路，光洁度更高 ，可灵活安装在各种机加工设备上， 改善无心磨震纹和螺旋纹，不影响尺寸。

薄膜背基

提供 一致的光洁度和切削力 ；更易控制辊轴尺寸。

静电涂覆技术

静电效应使 矿砂分布更均匀 ，且尖端朝上， 更锋利，寿命更长。

以上特性的结合，能够带来优异的 “稳定性” 。

3M精密砂带抛光解决方案：钢辊和镀铬辊

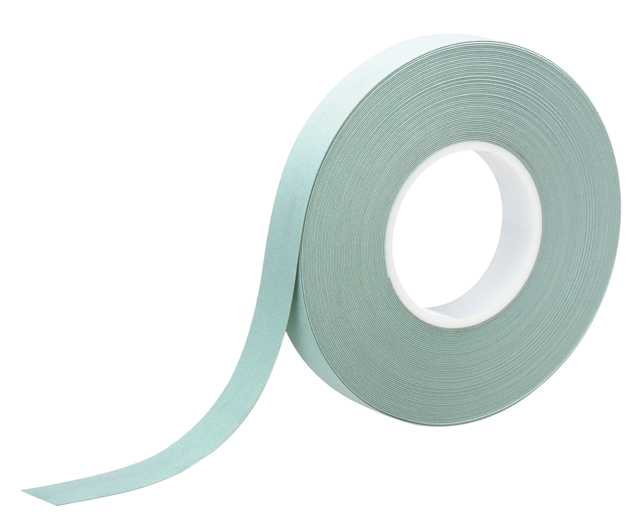

在精密抛光中，能否得到满意的最终表面效果， 最后一道工序可谓重中之重。 如果最后一步没有做好，前道步骤都功亏一篑。 在硬度较高、较难处理的钢棍和镀铬辊抛光中 ，尤其推荐最后一道使用 3M™ 971X精密抛光带 。它使用氧化铝矿砂，专为高精度抛光应用设计， 可以带来极高表面光洁度 。

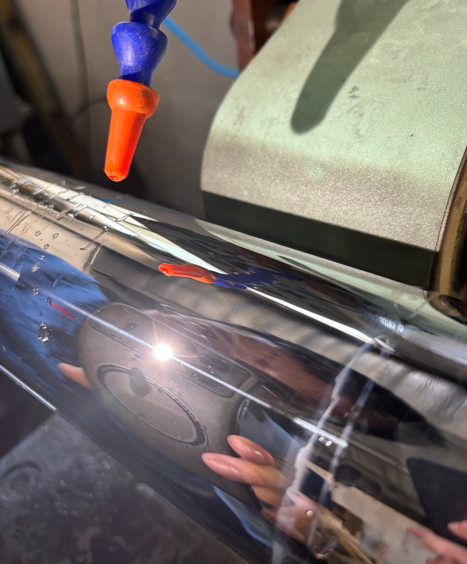

文章开头的案例，最终客户即选择了971X精密抛光带进行处理。
