世界地球日丨原来自行车的生产，也有3M自动化打磨应用参与？

2022-04-22

世界地球日

The World Earth Day

第53个“世界地球日”就要到啦！ 今年的主题“携手为保护地球投资！”很是果敢大胆。在各类“投资”行动中， 用自行车代替汽车的“绿色出行”备受众人推崇。

其实，带你绿色出行的自行车， 可能就经过了3M工业研磨产品的悉心处理 。跟着小编一起看下3M结合专业产品和自动化研磨经验推出的 3M自行车零配件（前叉）生产自动化打磨应用 吧！

自行车大国，生产效率很重要

中国是全球最大的自行车生产和出口国，拥有全球一半以上的生产能力。 国内自行车产业集群完备，拥有从自行车原料加工到各种零部件生产，再到整车大规模、专业化生产的成熟、完整的产业链。

自行车制造业是劳动密集型产业。 提高生产效率、提升生产能力是自行车整车、零配件制造企业增强市场竞争力的重要保证。

砂碟还是砂带？研磨工具选哪样？

自行车前叉部件的原材料通常采用铝合金材质，经过热处理、打磨、机加和烤漆后形成成品。可以说，在自行车前叉部件的生产中， 外观打磨的质量决定了产品外观的质量。

在自动化打磨应用里面， 我们选择砂带来去除压铸后的浇冒口与合模线并整个外面面过砂处理。 用砂带打磨有以下几个方面的优点：

01

利用率高 ，几乎整条砂带能够用完， 生产力提高的同时降低成本 ，而砂碟的中间部分一般来说无法用到。

02

可通过调节橡胶轮硬度、转速等参数调整打磨效果， 而砂碟能调整的一般只有压力。

03

使用 砂带悬空处可以打磨到工件上的一些弧度比较大的位置。

在这一应用中，我们选择 用夹具抓取工件 ，靠近砂带进行打磨。 如何选择砂带，也是一门学问。

砂带类型多，该如何选择和应用？

实际应用中， 砂带的选择需考虑的因素有矿砂、背基材料和被打磨的材料。 3M与自动化设备合作伙伴—— 广东利迅达机器人系统股份有限公司 从这三个因素出发，共同为客户设计了如下的打磨过程。

向右滑动查看更多

1

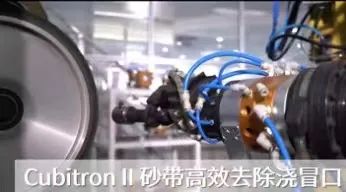

使用软布基砂带80+

去除产品浇注口残留与合模线

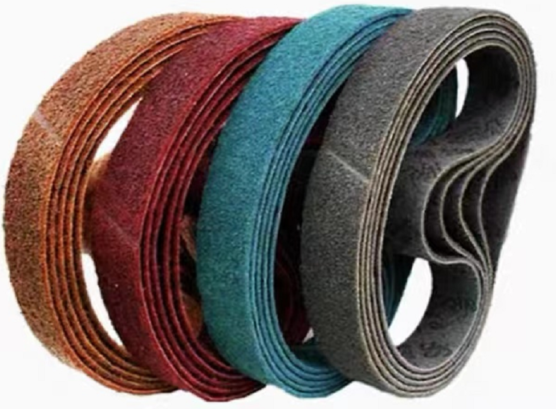

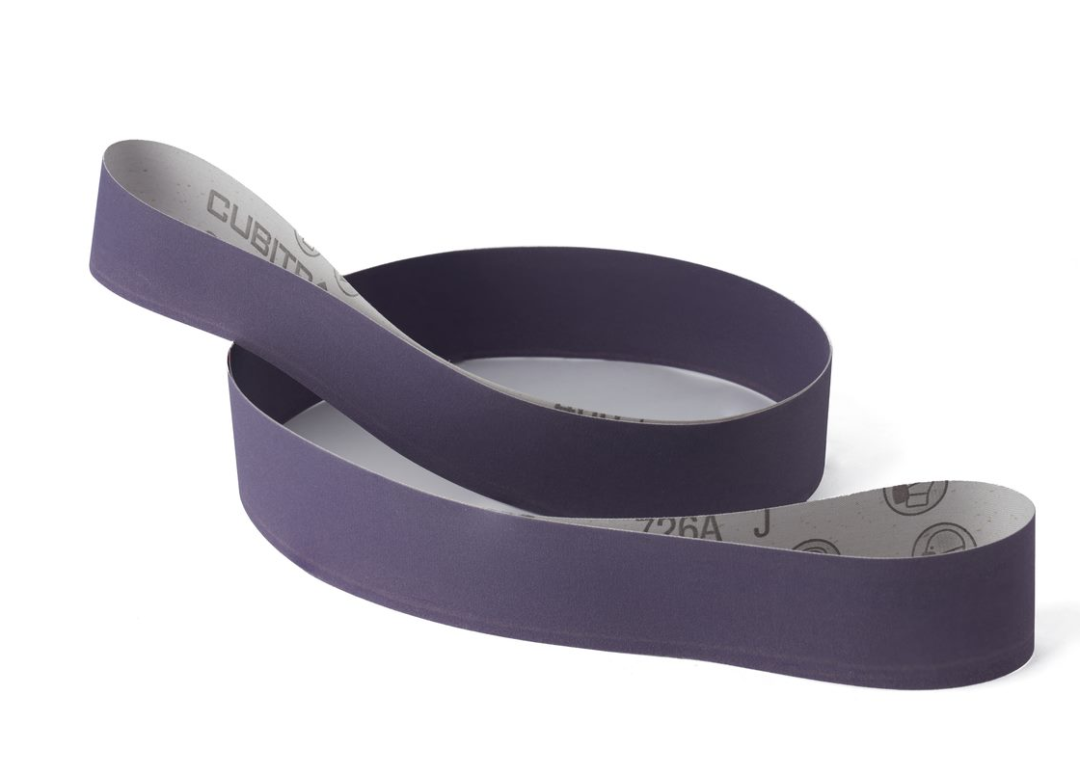

3M 软布基砂带

3M 软布基砂带采用3M特有的 陶瓷氧化铝二代精密成型磨料， 其独特的三角形矿砂颗粒自锐性好， 可如刀般锋利而平整地切割金属， 具有出色的切削力， 用以打磨铝合金材质绰绰有余。

2

使用软布基砂带120+

对产品整个外表面进行打磨

3M 软布基砂带

自行车前叉表面均为圆弧位置，3M 软布基砂带使用 柔韧布基背基，手感柔韧耐撕， 具有更好的服帖性 ，可避免出现砂带交接痕， 带来更均匀的打磨效果。

3

使用3M抗拉伸尼龙带调和

前道软布基砂带打磨的纹路

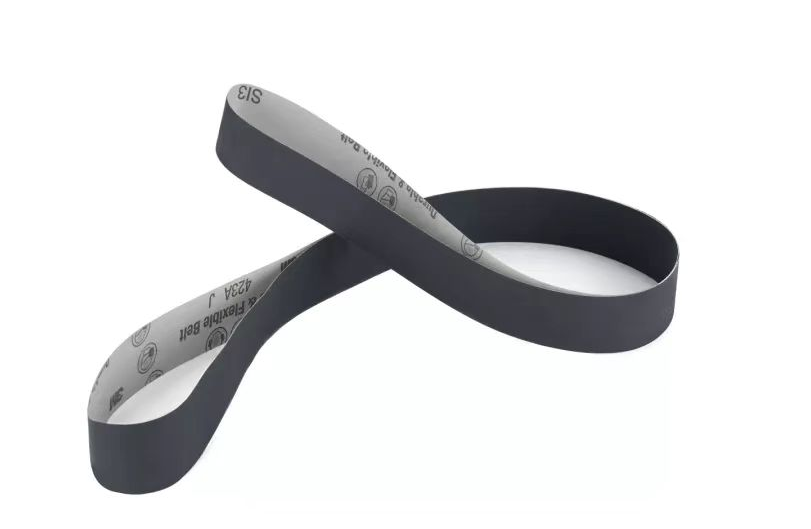

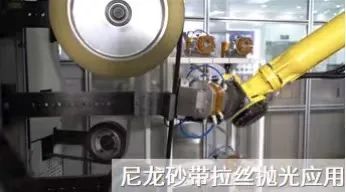

3M 抗拉伸尼龙带

3M抗拉伸尼龙带专为 清洁、表面处理和轻微去毛刺而设计， 延展性能好，表面具有冷切削和防堵塞的特性，可有效降低打磨过程中的温度， 减少砂带因粘铝造成的切屑力下降，使自行车前叉产品表面更平滑过渡。

全自动流水生产线如何设计？

在自行车前叉部件打磨过程中，3M与合作伙伴还为客户设计了全自动流水生产线。

Step 1

人工将工件放到上料台治具上。

Step 2

治具自动移动至上料位置，六轴机器人抓取工件在打磨工站上逐一完成打磨工序。

Step 3

打磨完成后，将产品放入下料线中。

从专业产品的选择，到打磨流程设计， 在自行车架打磨应用上，3M自动化机器人打磨方案可谓全面又高效。

强强联手，智能制造创新未来

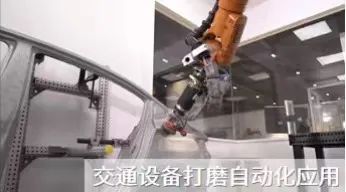

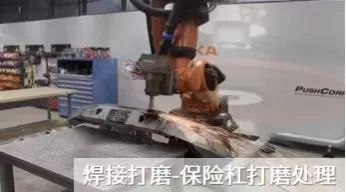

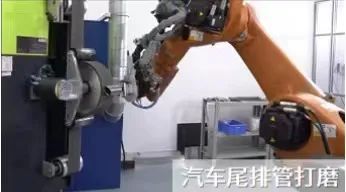

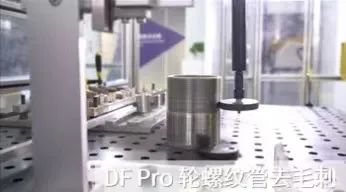

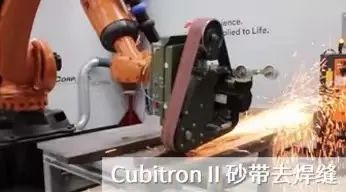

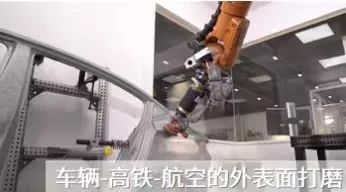

利用工业机器人 优化高污染、高耗能、高成本的落后产能，也是深化节能减排，推动绿色工业升级的重要途径。 除了自行车前叉打磨，3M工业研磨产品早已参与众多机器人自动化应用。随着机器人自动化打磨逐渐普及， 提高打磨效率、延长使用寿命、减少耗材更换时间 成了对磨料的新要求。 3M以三大技术平台为基础研发的专业研磨产品正式这一创新趋势的理想打磨搭档。
