本期主题 - 电解铜箔阴极辊表面处理，如何实现稳定高效？

在电解铜箔制造中，阴极辊表面状态直接决定了铜箔的品质与生产效率。你是否面临这些挑战：

阴极辊氧化膜去除不彻底？表面粗糙度控制不稳定？在线/离线研磨效果不达标？

针对这些痛点，拥有27年实战经验的3M研磨专家周工（AndyZhou），为您系统解析从在线研磨到离线研磨的一站式阴极辊研磨解决方案。

专家介绍 - 周工 Andy Zhou

• 坐标华东
• 27年深耕3M工业研磨
• 覆盖铸件、电子、机械、医疗、罐体等领域，实战经验丰富

<<左滑查看

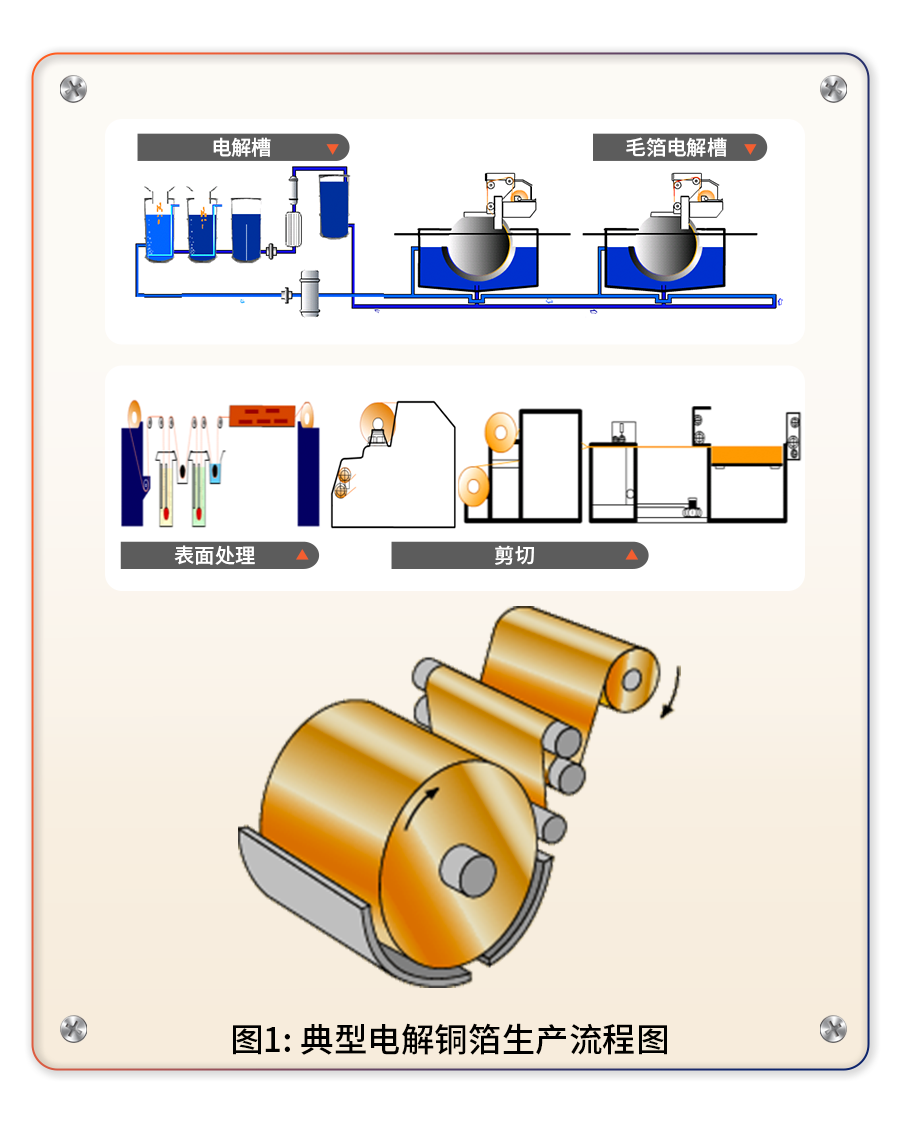

典型电解铜箔生产流程图

目前对阴极辊筒的处理方式
主要分为两大类

在线研磨&离线研磨

01在线研磨工艺与质量把控

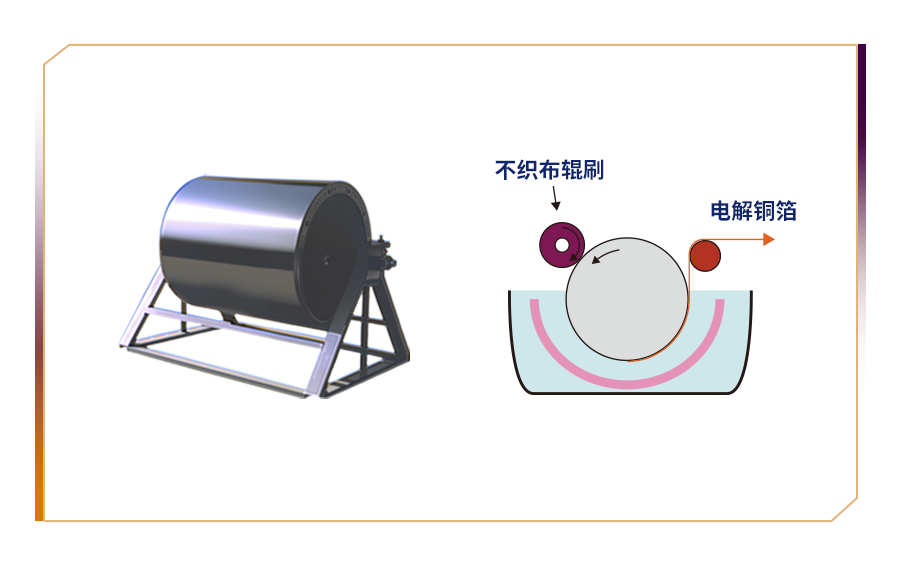

目前在线研磨主要采用不织布辊刷的研磨方式，目的是清洁阴极辊表面，去除氧化膜，提高表面一致性。钛辊的表面粗糙度一般要求不高于0.3um（Ra值）或更低。

<<左滑查看

影响辊筒质量的四个关键因素

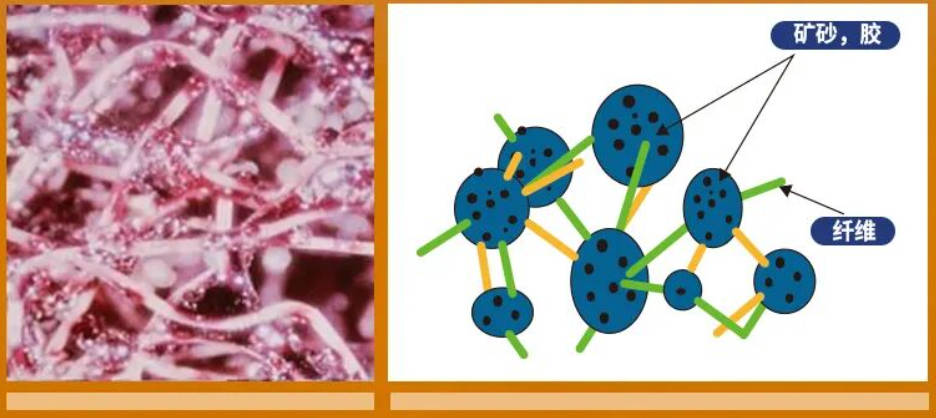

如下图所示，不织布辊刷的原料由不织布纤维、矿砂及胶构成，呈开放型三维网状结构，具有多种类型与粒度。
不织布材料沿径向固定在芯轴上，具有贴服性好、研磨均匀、粗糙度稳定的特点。

由于钛辊筒价值昂贵且表面质量要求高，必须选用高品质不织布辊刷。3M根据辊筒表面粗糙度不同要求，提供不同尺寸、粒度（#400-#3000）及软硬度可选的辊刷产品。

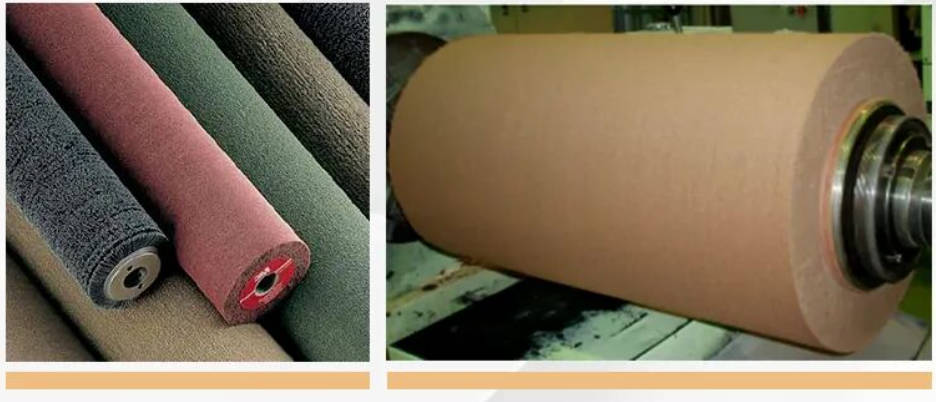

3M™ Scotch-Brite™
不织布辊刷一站式解决方案

目前，在线研磨方式主要采用不织布辊刷。
3M™ Scotch-Brite™ 系列不织布辊刷采用三维开放式网格结构，由高强度纤维、树脂结合剂和精选矿砂复合制成。该设计具有良好的弹性与贴合性，能在研磨过程中持续露出新磨粒，实现稳定、持久的切削与抛光效果。

• 三维开放、网状结构：

防堵塞，新磨粒

• 良好贴附性：

类似弹簧原理，可控切削，防止过度切削

• 电镜前表面清洁
• 轻度氧化层去除

• 工件再生整修
• 表面光洁度控制

目前3M™ Scotch-Brite™ 系列不织布辊刷已广泛用于钛阴极辊日常维护中，可高效去除氧化膜，恢复金属原貌，保障铜箔光面质量。

02何时需启动离线研磨？
四大异常工况这样解决

在某些情况下，在线研磨无法使钛辊筒恢复良好表面状态，此时需采用离线研磨方式。

• 1. 阴极辊表面腐蚀严重，铜箔留有明显痕迹
• 2. 电解槽内阴阳极短路，电流击伤辊面形成深痕

• 3. 阴极辊表面析氢量大，形成氢烧、辊面粗糙
• 4. 人为操作失误导致击伤或硬物刮伤

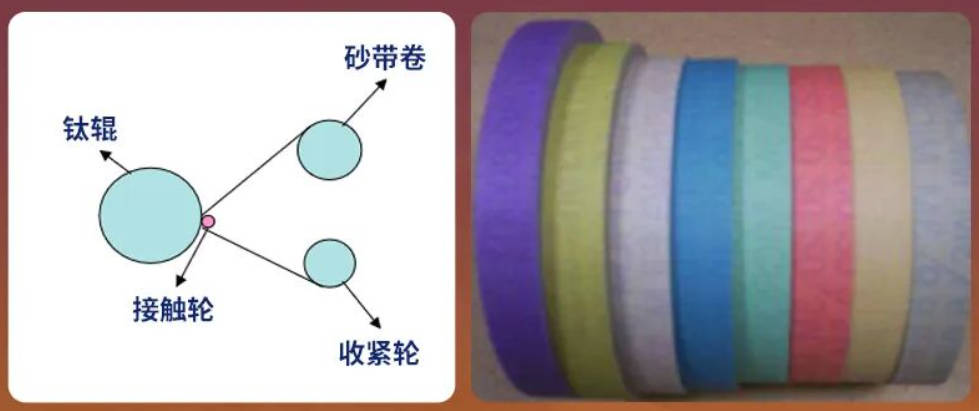

传统PVA轮多依赖研磨油，近年来水基研磨等环保工艺逐渐受关注。3M推出开放式砂带系统（开式磨削），为离线研磨提供新的技术补充。

砂带在研磨中缓慢递进，接触区持续出新砂粒，确保钛辊筒表面质量高、研磨效果稳定。

以技术支撑制造
以研磨保障品质

阴极辊研磨虽是铜箔生产中的一环，却直接决定最终产品的竞争力。3M凭借在不织布研磨材料领域的技术积累，为铜箔行业提供从在线到离线的完整研磨解决方案，助力企业提升成品品质、增强效益与竞争力。
