IDC 快速接头
免剥线且无须特殊压接工具 -
组装简易、节省工时
-
不同线径颜色区隔
管理容易 -
支持 CC-Link 协会传输规范
-
提供防水等级 IP54 版本
-
系列产品齐全
明星产品
( 仅列出线端接头，板端请洽询 3M )
- 3M™ Mini-Clamp 系列
- 3M™ Link Connector系列
- 3M™ Power Clamp 系列
3M™ Mini-Clamp 接头 (与业界 e-CON 相容)
Mini-Clamp为目前工业级标准接头，适用于工业设备与制造设施的感测器、LED、开关及各种小型装置。Mini-Clamp采用IDC 技术，不需要剥线及特殊工具压接。Mini-Clamp提供AWG20-28线径与2mm间距(2mm pitch)接头，可节省空间并提高配线密度。
组装简易
只要「插入」电线并「压接」
- 使用一般「钳子」就能简单压线。
- IDC技术使压线品质稳定，以提高配线、信号传输的可靠度。
- 现场施作容易，维修更加简易。
只要插入线材，不须剥线
使用钳子压到底
节省施作时间

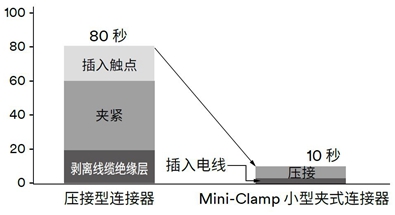

10 秒钟完成 4 条电线组装
- 不须剥线，针对多条电线组装，使用单一「压接」动作可节配线时间。
- 现场压线取得最佳电缆长度以节省空间。
- 能轻松使用猪尾式感应设备。
从 28AWG 至 20AWG 的各种线径 皆可使用剥线接点处理
- 各种线径接采用相同的简易压接程序。
- 线材预先固定机制可防止线材滑出，让压线作业简单可靠。
- 透过 Mini clamp 组装，可将小线径电缆 (例如 AWG28) 连接到大线径主线。
传统接头风险需要剥线
- 各种线径接采用相同的简易压接程序。
- 线材预先固定机制可防止线材滑出，让压线作业简单可靠。
- 透过 Mini clamp 组装，可将小线径电缆 (例如 AWG28) 连接到大线径主线。
Mini-Clamp 优点
- 没有导线损坏风险。
- AWG28-AWG20 采用相同工序。

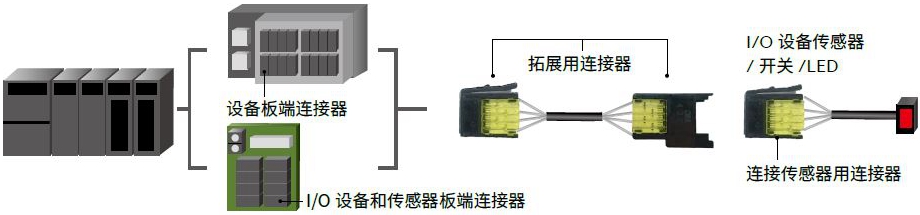

应用
特色系列

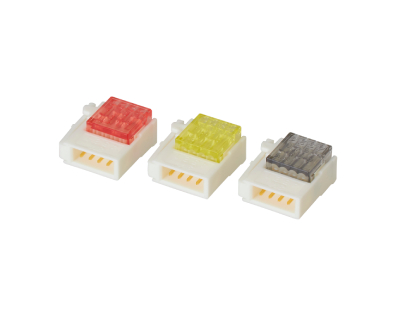

3M Mini-Clamp III 连接器 线端插头 37A0x-xxxx-W00 xx 查看产品详情页
| 盖子颜色 | 产品型号 | 线型 | |||
|---|---|---|---|---|---|
| 3 位 | 4 位 | AWG线号 | 标准导体截面积(mm²) | 线缆外径(mm) | |
|
|
||||
| 红色 | 37A03-E121-W00 FL | 37A04-E121-W00 FL | 30 - 24 | 0.05 to 0.2 | 0.6 to 1.2 |
| 黄色 | 37A03-D162-W00 MB | 37A04-D162-W00 MB | 26 - 20 | 0.12 to 0.5 | 0.8 to 1.6 |
| 灰色 | 37A03-C206-W00 MB | 37A04-C206-W00 MB | 24 - 20 | 0.20 to 0.5 | 1.4 to 2.0 |

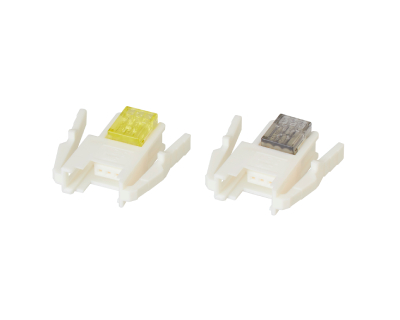

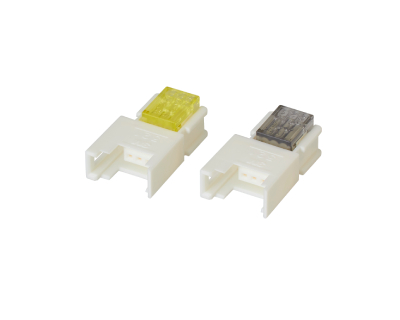

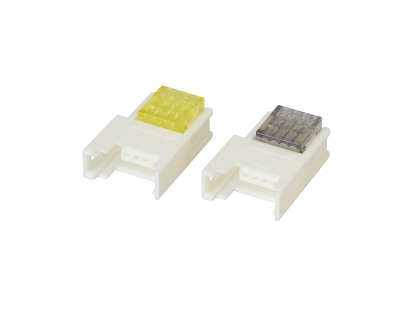

3M Mini-Clamp III 连接器 线端插座，自由悬挂安装 37B0x-xxxx-W00 MB 查看产品详情页
| 盖子颜色 | 产品型号 | 线型 | |||
|---|---|---|---|---|---|
| 3 位 | 4 位 | AWG线号 | 标准导体截面积(mm²) | 线缆外径(mm) | |
|
|
||||
| 黄色 | 37B03-D162-W00 MB | 37B04-D162-W00 MB | 26 - 20 | 0.12 to 0.5 | 0.8 to 1.6 |
| 灰色 | 37B03-C206-W00 MB | 37B04-C206-W00 MB | 24 - 20 | 0.20 to 0.5 | 1.4 to 2.0 |

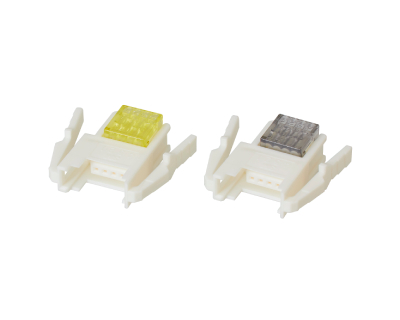

3M Mini-Clamp III Connector 线端插座，固定安装 37B0x-xxxx-WP0 MB 查看产品详情页
| 盖子颜色 | 产品型号 | 线型 | |||
|---|---|---|---|---|---|
| 3 位 | 4 位 | AWG线号 | 标准导体截面积(mm²) | 线缆外径(mm) | |
|
|
||||
| 黄色 | 37B03-D162-WP0 MB | 37B04-D162-WP0 MB | 26 - 20 | 0.12 to 0.5 | 0.8 to 1.6 |
| 灰色 | 37B03-C206-WP0 MB | 37B04-C206-WP0 MB | 24 - 20 | 0.20 to 0.5 | 1.4 to 2.0 |

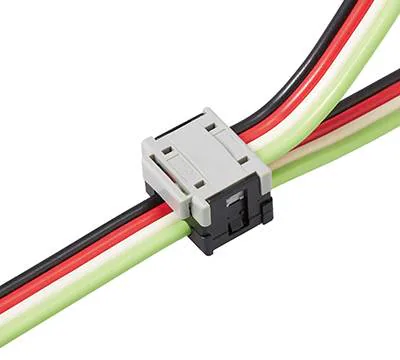

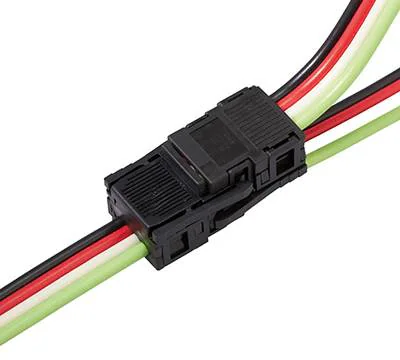

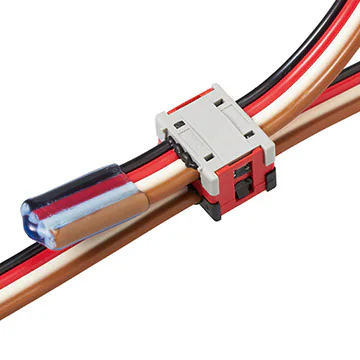

3M™ Link Connector 接头

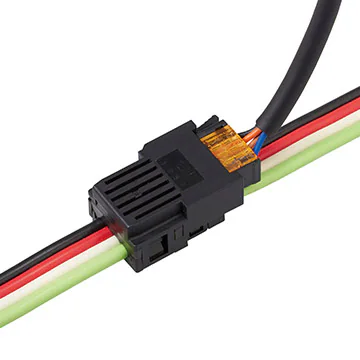

IDC设计，简单压接动作即能完成感测器与网路的 T 型分支与接合。
透过连接器分线可预先分线/组装，减少现场工作
- 理线简单，可减少端子台，有利于简化工业设备整体配线。
- 可以在不增加控制器信号与电源线的情况下安装其他小型装置。
- 免专用工具即可施工 (选配专业压线工具可增加组装便利性)。
1. 使用前将电线「插入」并「压接」即可完成
2. 透过接头 T 型分支
各类产品

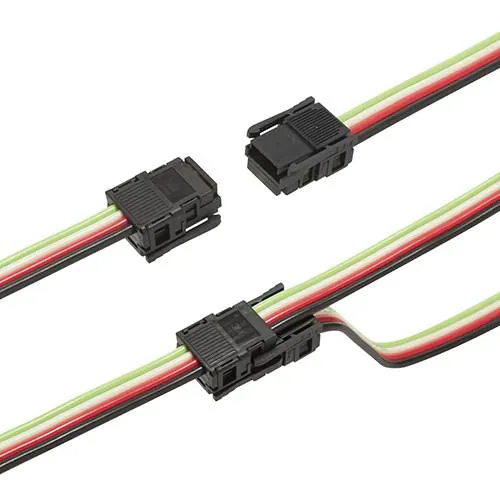

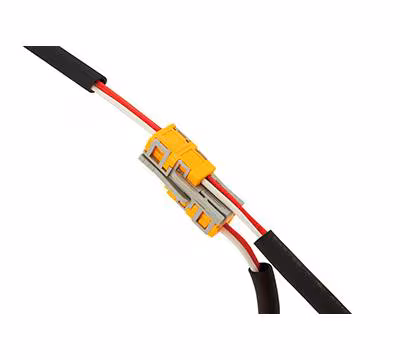

可拆卸2件式类型

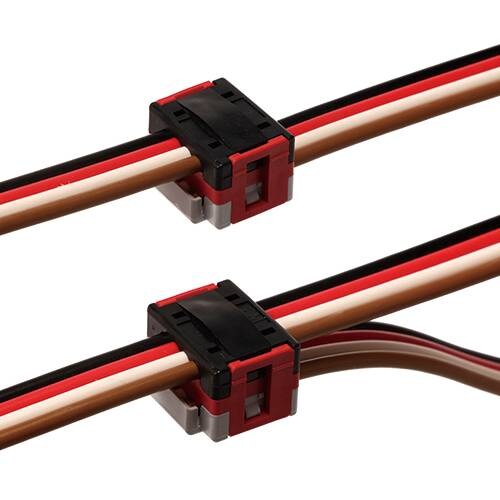

基本单件式类型
防水IPx4单件式类型
接到e-CON分支类型

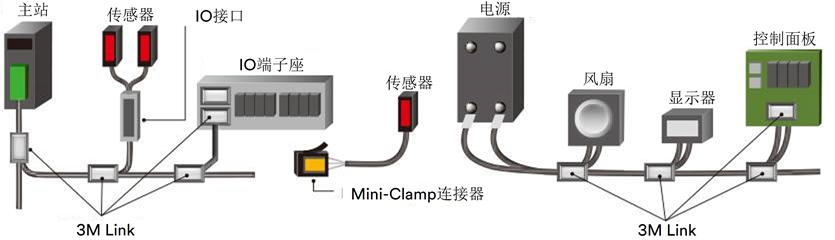

应用
特色系列
3M™ Link 接头 查看产品详情页 Link Connector 381系列 | Link Connector 387系列
3M™ Link 接头 查看产品详情页
Link Connector 381系列 | Link Connector 387系列
| 导线尺寸 | 电缆样式 | 绝缘材质外径 | 2 件式分支类型 | Mini-Clamp 分支类型 | |
|---|---|---|---|---|---|
| 2 线 | 4 线 | 4 线 | |||
|
|
|
|||
| AWG22 (0.3mmSQ) | 圆形 | ø1.1 - 1.4mm | 38102-W022-W00 FL | 38104-H022-K00 FL | - |
| AWG20 (0.5mmSQ) | 圆形 | ø1.8 - 2.1mm | 38102-F020-H00 FL | 38104-F020-H00 FL | 38A04-F020-H00 FL |
| 圆形 | ø2.1 - 2.4mm | - | 38104-E020-G00 FL | 38A04-E020-G00 FL | |
| 圆形 | ø2.54mm | - | 38104-0020-100 FL | 38A04-0020-100 FL | |
| AWG18 (0.75mmSQ) | 圆形 | ø1.8 - 2.1mm | - | 38104-F018-F00 FL | 38A04-F018-F00 FL |
| 圆形 | ø2.1 - 2.4mm | - | 38104-E018-E00 FL | 38A04-F018-E00 FL | |
| 圆形 | ø2.54mm | 38102-0018-000 FL | 38104-0018-000 FL | 38A04-0018-000 FL | |
| AWG16 (1.25mmSQ) | 圆形 | ø2.54mm | 38102-0016-200 FL | 38104-P016-P00 FL *1 | 38A04-0016-200 FL |
| 单件式分支类型 *2 | ||||
|---|---|---|---|---|
| 主电线电缆 | 分支电线电缆 | |||
| 基本款 | 防泼水 (IPx4) *3 | |||
|
|
|
||
| 0.5mmSQ/扁 | 0.5mmSQ/扁 | 38704-FF000 | 38704-FF000-PA-C | 3M™ IDC 压线工具
适用于单件式分支接头 38900-10 |
| 0.75mmSQ/扁形 | 0.75mmSQ/扁形 | 38704-FF880 | 38704-FF880-PA-C | |
| 1.25mmSQ/扁形 | 0.3mmSQ/分离式 | 38704-FC630 | 38704-FC630-PA-C | |
| 1.25mmSQ/扁形 | 0.5mmSQ/扁形 | 38704-FF600 | - | |
| 1.25mmSQ/扁形 | 1.25mmSQ/扁形 | 38704-FF660 | 38704-FF660-PA-C | |
注 1：不可与 PCB 接头配接。 注 2：有关接合类型请洽询 3M。 注 3：防泼水端盖可供出售。防泼水类型需要使用 IDC 压线工具 38900-10。

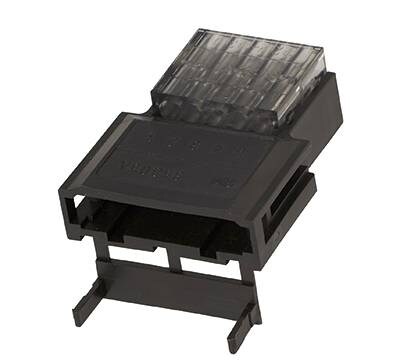

3M™ Power Clamp 接头
CC-Link 相容接头，具有各种类型。
简化 CC-Link 压线
组装方式简化提升设计弹性
- 减少 CC-Link 远端 I/O 模组电缆串接的组装时间。
- I/O unit 尺寸比螺丝型端子台更小。
- 设备及布线设计更具弹性。
步骤一
步骤二
应用

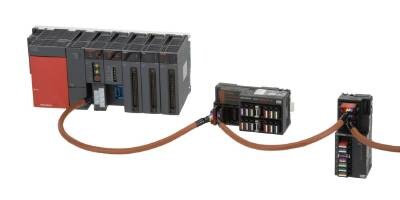

用于CC-Link设备的连接器接线。
通过拼接连接器实现隔离单元的功能。
通过分支适配器进行跨接来进行在线维护。
特色系列

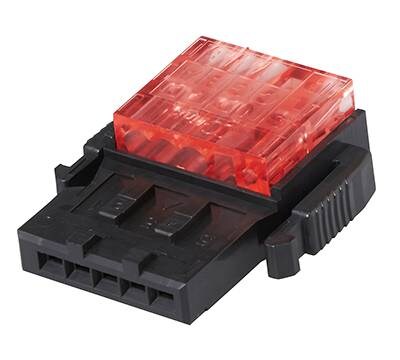

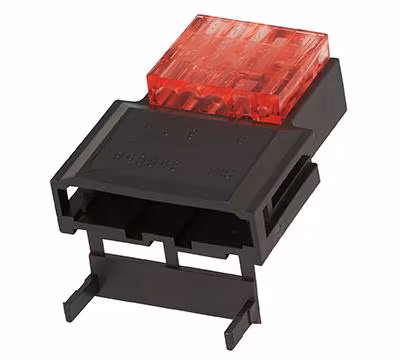

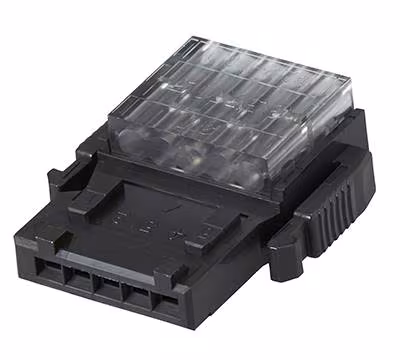

3M™ Power-Clamp 接头 查看产品详情页 Power-Clamp 355系列 | Power-Clamp 358系列
3M™ Power-Clamp 接头 查看产品详情页
Power-Clamp 355系列 | Power-Clamp 358系列
| 导线尺寸 | 绝缘材质外径 | 线端接头(公) |
线端接头(母)
x：0 一般 P：带Latch |
||
|---|---|---|---|---|---|
| 5 线 | 4 线 (用于 CC-Link 电缆) | 5 线 | 4 线 (用于 CC-Link 电缆) | ||
|
|
|
|
||
| AWG20 (0.5mmSQ) | ø1.6 - 2.0mm | 35505-6200-A00 GF | - | 35805-6200-Ax0 GF | - |
| ø2.2 - 3.0mm | - | 35505-6000-B0M GF | - | 35805-6000-BxM GF | |
| AWG18 (0.75mmSQ) | ø2.2 - 3.0mm | 35505-6080-A00 GF | - | 35805-6080-Ax0 GF | - |
| ø2.0 - 2.3mm | 35505-6180-A00 GF | - | 35805-6180-Ax0 GF | - | |
| 条状端子直径：1.05 - 1.15mm | 35A05-60S0-A00 GF | 35A05-60S0-B0M GF | 35B05-60S0-Ax0 GF | 35B05-60S0-BxM GF | |
| 压线电阻 | 35T05-6M00-B0M GF | - | - | - | |
