EMI吸收与磁屏蔽
查看产品优势
-
噪声抑制有助于吸收EMI噪声或影响电磁（EM）场，从而改善信号完整性，实现设备的最佳性能。
-
磁损耗与带宽选择吸收材料提供多种磁损耗值选择，可在目标频率范围内吸收高噪声水平。
-
可靠性经过测试，可在广泛的应用和环境中表现出色。
-
设计自由度在实验室或现实环境中，可在设计过程的任何阶段快速轻松地应用剥离粘贴解决方案。
3M的近场EMI吸收材料和磁屏蔽材料
-
EMI吸收材料
3M材料科学的应用——采用专用磁性颗粒和非导电压敏胶（PSA）的柔性复合材料，可在宽频率范围内吸收电磁干扰（EMI）。极薄的版本便于加工，减少了重新设计的次数。3M还提供了一种混合版本，可在宽带频率范围内同时实现电磁屏蔽和吸收。
磁屏蔽材料
薄型磁材料有助于保护组件和电路，提高系统效率。高磁导率和低磁损耗有助于实现磁场重定向，适用于15 MHz以下的应用。
3M™ EMI吸收材料的关键应用
看看我们广泛的柔性复合材料如何吸收电磁干扰（EMI），带来信号完整性提升、天线性能提高以及设备内EMI干扰减少等诸多好处。我们的大多数3M磁吸收材料都配备有压敏胶，便于应用。
-

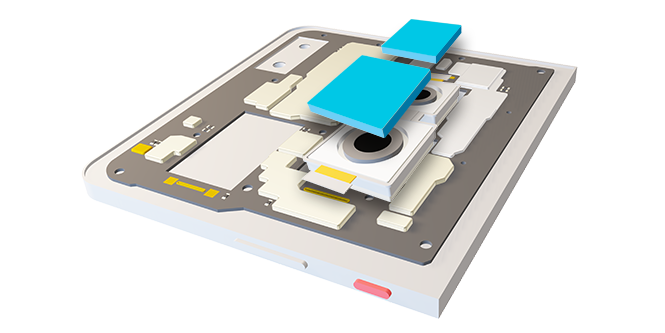

贴附于噪声组件
PCB/FPC走线可能是辐射EMI的潜在来源，并且它们能够在有源模块之间传播EMI信号。通过在受影响的走线上方放置吸收材料，可以减轻这些EMI信号。同样，屏蔽罐等外壳既是外部辐射EMI发射的潜在来源，也是外壳内元件之间噪声耦合的潜在来源。在此情况下，在导电屏蔽的上方或内部放置一层薄型磁吸收材料，可以显著改善整体的电磁环境，同时节省空间。
-
特色产品：
适用于走线和小型外壳
-
低于2.5 GHz：
3M™ 磁通场定向材料EM25TP -
2-7 GHz：
3M™ EMI吸收材料AB3000系列（即将上市） -
低于2.5 GHz及恶劣环境：
3M™ EMI吸收材料AB8000系列（即将上市） -
中等降噪效果和更长的保质期：
3M™ EMI吸收材料AB7000E系列（即将上市）
-

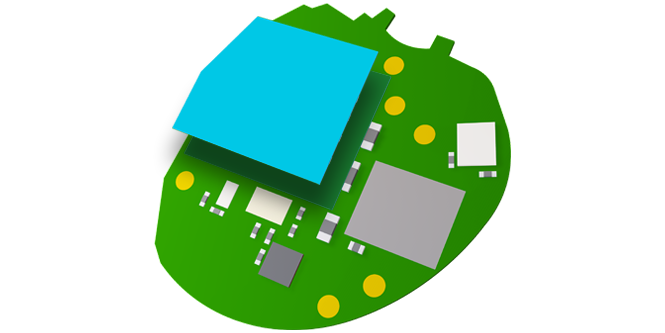

附于微处理器上
数据模块和集成电路（IC）的高时钟频率可能会在附近环境中引发内部和外部电磁干扰（EMI）。这种EMI噪声可能会影响电信和Wi-Fi频段。通过在吸收材料中设置高磁损耗，可以捕获时钟频率及其谐波，从而避免这种干扰。薄型吸收材料可以轻松放置在干扰源电路上方以抑制噪声。此外，IC还会产生热量，因此硅胶树脂吸收材料是在高温下抑制噪声的理想选择。
-
特色产品：
-
低于2.5 GHz及恶劣环境：
即将推出：3M™ EMI吸收材料AB8000系列 -
稳定树脂：
即将推出：3M™ EMI吸收材料AB7000E系列
-

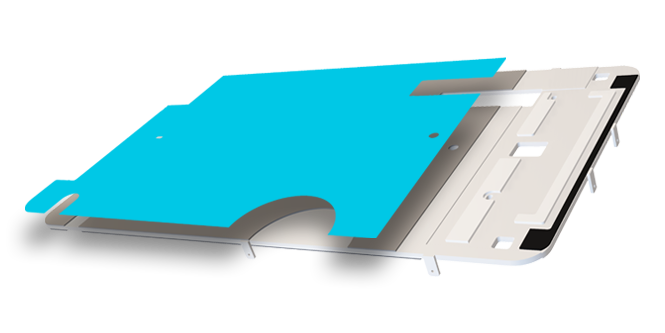

插入模块之间
PCB堆叠中的噪声可能源于走线到走线或电感到走线的耦合。与金属箔不同，具有高磁屏蔽和高损耗的薄型吸收材料不会支持可能导致附加EMI问题的表面电流。3M公司提供非常薄且高性能的EMI吸收材料，用于填补间隙，而无需重新设计电气系统。此外，3M还提供具有高磁屏蔽和EMI吸收性能的材料。
-
特色产品：
-
高达2.5 GHz的高磁屏蔽和吸收效率：
3M™ 磁通场定向材料EM25TP -
中等降噪效果和更长的保质期：
即将推出：3M™ EMI吸收材料AB7000E系列 -
2-7 GHz：
即将推出：3M™ EMI吸收材料AB3000系列
-

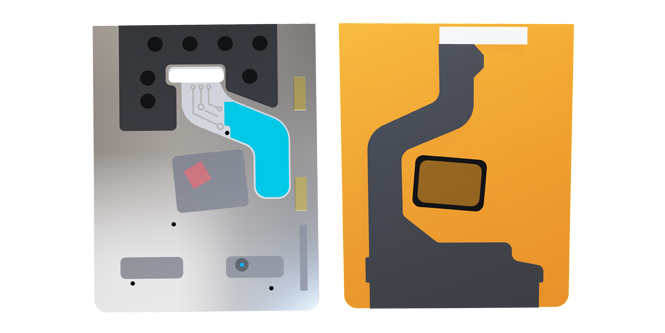

线缆包裹/固定
无论是传统线缆还是柔性扁平线缆，它们都可能自身产生电磁干扰（EMI），并作为外部EMI信号的天线，使信号耦合到相连的组件中。此外，柔性扁平线缆还可能在模块之间产生传导性EMI。对于传统线缆，扼流圈或薄型吸收材料有助于打造经济高效的EMI设计。针对柔性扁平线缆的解决方案体积相对较小，能够在紧凑的空间环境中抑制EMI噪声，而在其上方放置EMI吸收材料便是一个良好的解决方案。
-
特色产品：
短线缆/柔性扁平线缆
-
低于2.5 GHz：
3M™ 磁通场定向材料EM25TP -
中等降噪效果和更长保质期：
即将推出：3M™ EMI吸收材料AB7000E系列 -
恶劣环境：
即将推出：3M™ EMI吸收材料AB8000系列 -
2-7 GHz：
即将推出：3M™ EMI吸收材料AB3000系列
-
此信息仅为补充性质，并不旨在替代3M技术数据表中提供的详细信息。实际性能取决于吸收材料在特定应用中的尺寸和放置位置。
-

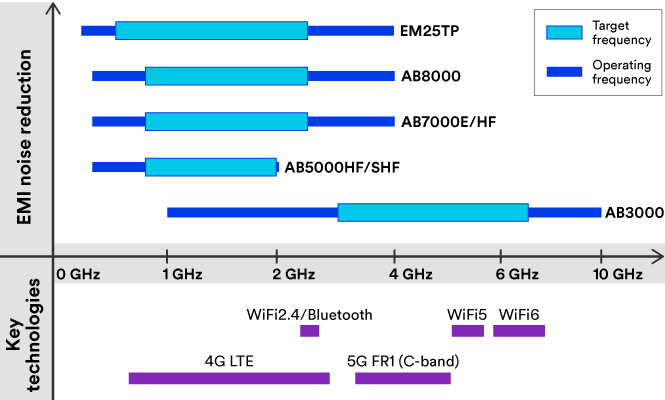

EMI吸收性能
我们提供一系列厚度和性能特性各异的EMI/RF吸收材料，可让您在目标频率所需的特定磁导率和磁损耗水平下抑制噪声并保护附近的电子设备。在高达10 GHz的频率下，您可以最大限度地减少噪声和串扰，提高高频信噪比（SNR），并改善信号的完整性和可靠性。
吸收材料性能定义
操作频率范围是指磁导率虚部图超过其最大值约50%的频率范围。目标频率范围是达到峰值性能的“最佳点”，这基于关键应用（如LTE、Wi-Fi）中的频率。EMI降低程度主要基于材料的磁性能（如磁导率、介电常数）。
-

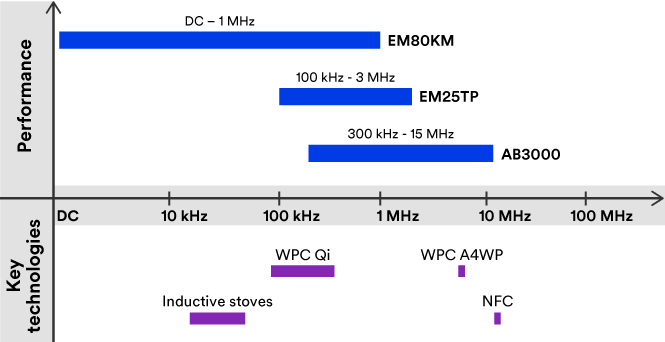

磁屏蔽性能
这些EMI/EMC屏蔽解决方案提供磁屏蔽功能，有助于保护电子设备免受外部低频磁场（<15 MHz）的影响。这些材料具有针对性的磁导率，可有效屏蔽磁场，尤其是具有高磁导率的EM80KM。我们的一些其他材料在200 MHz至4 GHz范围内也具有出色的EMI吸收性能。
-
特色产品
-
这种多功能的磁性材料在各种应用中都有助于保护敏感的电子组件和电路。它既可以作为磁屏蔽材料，也可以作为宽频带吸收材料——它允许5-10 MHz以下频率的针对性磁导率，并且是200MHz至4GHz范围内的高性能EMI电磁场吸收材料。
经得起未来考验的解决方案
-

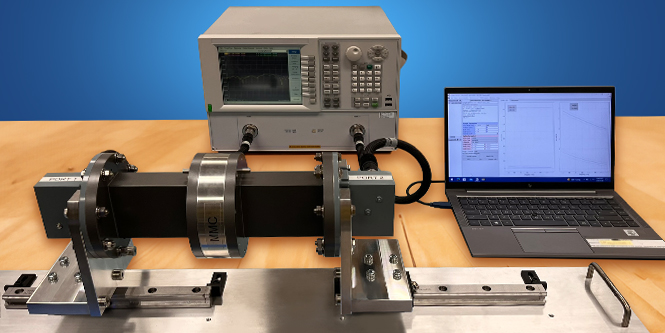

在3M，我们正在为未来测试我们的EMI吸收和磁屏蔽解决方案。我们的测试能力包括：
- 模拟与建模
- 频率测量
- 材料磁化
- 老化、湿度和温度循环可靠性测试
- 以及更多
在许多情况下，3M可以集中我们的技术和测试能力，帮助您为您和您的客户找到正确的解决方案。无论您处于哪个领域，您都可以确信，您指定的3M解决方案将经过测试并证明其性能。无论是在世界上的哪个地方，现在或将来。
-
视频：观看有效的磁屏蔽效果
-
在本次演示中，您将看到一系列材料对旋转转子磁铁的影响。0.7毫米的塑料板和0.1毫米的铜箔没有任何效果——磁场保持畅通无阻，转子继续旋转。然后，我们引入了3M™ 磁通场定向材料，它们提供了部分和完全磁通屏蔽，以使转子减速或停止。3M提供了一系列磁屏蔽解决方案，其中包括既可以作为磁屏蔽又可以作为吸收材料的材料。
特色资源
-
EMI/RFI手册/选型指南
需要帮助吗？
您在EMI设计方面遇到问题或有需要协助的地方吗？请给我们发送消息。请尽可能提供详细的信息，以便我们能够迅速且准确地给予回复。
