电力建设与运行维护

  • 光伏电站电缆终端故障会带来多少经济损失？可能出乎你的意料

    2020-10-23




    在目前能源结构的调整和变革中，光伏作为可再生能源的代表，其重要性不言而喻。



    在中国，电站交易模式日渐成熟，光伏企业同样加快了项目开发建设的速度。根据国家统计局数据，截止2020年8月，太阳能发电量累计947.3千瓦时，同比增长2.1%，累计增长7.4%。国家出台了相应的产业支持政策以支持行业发展，加速平价上网到来，光伏行业正朝向更大的产业规模迈进。




    从上世纪开始，3M就没有停止在光伏行业探索的脚步，在提升光伏组件性能、降低成本方面不断创新。


     但大家可能不知道，除了应用在光伏组件上的创新产品，3M在光伏电站电力系统的维护和稳定上也默默发挥这巨大作用。今天我们就介绍其中的核心产品——3M电缆附件在光伏电站中的典型应用。


    光伏电站电力连接及维护

    3M™冷缩电缆附件



    1

    为什么电缆附件的质量至关重要？

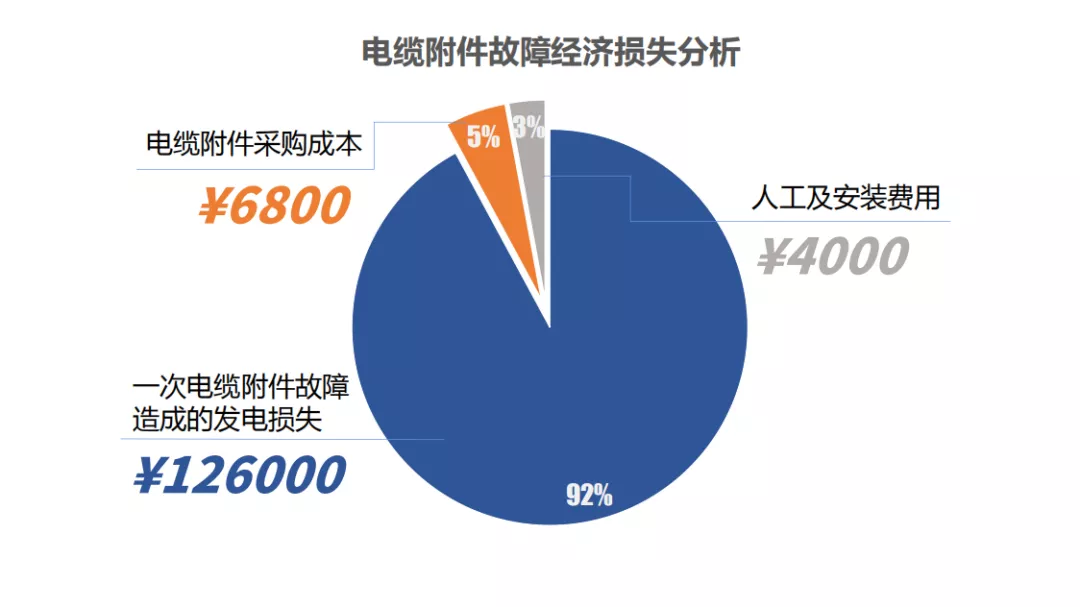

    先来算一下，光伏电站中电缆终端发生故障，会造成多少经济损失？

    以1MW箱变为例*：
    功率：1MW=1000kW
    发电量：1000kW x 1小时=1000kWh=1000度电
    全天发电量（14小时）：1000 x 14=14000度电
    单机全天发电损失：14000 x 0.9=12600元（每度电价0.9元）
    通常在任何一个位置电缆头发生故障时，都会导致其所在集电线路跳闸，按照一条线路上有10台箱变计算，整条线路的发电损失约126000元。

    按大部分电站的抢修进度，一次停电到恢复所需的时间至少1.5~2天，带来的直接损失更大。

    而一套电缆终端成本约几千元，加上人工及安装费用，与一次停电带来的损失也无法相提并论。

    *以上数据基于一般光伏电场平均数据计算得出


    可见，故障导致的损失远远大于电缆头本身价值。
    因此，在光伏电站，电缆附件的重要性不言而喻！


    2

    3M™ 35kV冷缩电缆附件



    冷缩技术不仅安装快速简便，无需动火，更重要的是其在长期的运行后或环境温度变化较大的情况下仍能保证对电缆主绝缘表面巨大和持久的抱紧力，特别适合于光伏发电系统环境温差较大，恶劣环境影响明显的特殊运行环境。而3M核心技术，更加确保了光伏电站电力系统安全稳定的运行。



    35kV冷缩电缆终端

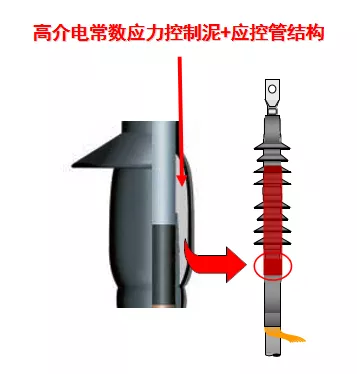

    电应力控制系统

    • 可靠地填平半带电层切口处空隙，抑制局部放电发生
    • 有效控制内界面和外界面的电场强度，避免内部放电和外部闪络
    • 终端2/3以上范围内均有应力控制措施
    • 安装无需涂抹硅脂


    35kV冷缩电缆终端

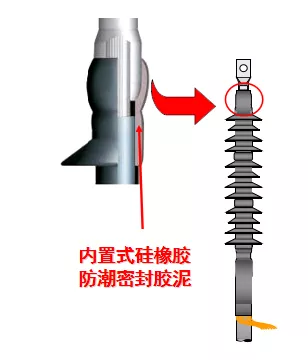

     密封防水结构

    • 巨大的冷缩压力与永不干涸的胶泥形成可靠防水结构
    • 独特内置式设计安装方便快捷
    • 防潮密封可靠性更高

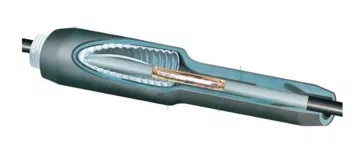

    35kV中间接头 — QS3000型


    满足恶劣运行条件的优异电气性能


    • 独特配方的高品质硅橡胶，绝缘厚度达17mm

      交流耐压裕度可达140kV以上，超过国标要19.6％左右，为运行电压的5倍有余①，极大增加了运行可靠性，保证新能源发电供电系统安全。



    • 内爬距达80mm以上

      较长的内爬电距离避免了电缆中间接头内部的延面爬电和击穿，同时避免由于电缆绝缘回缩导致的接头故障。



    • 扩张率达到300％

      提供巨大的径向压力，保证了本体可靠的防水密封性能，同时有效降低的接头内部的局部放电情况，局放量小于2pC②。



    3

    优质的配套附件和完善的安装、售后服务



    除了电缆附件主体，优质的辅材同样保证了可靠的安装质量。

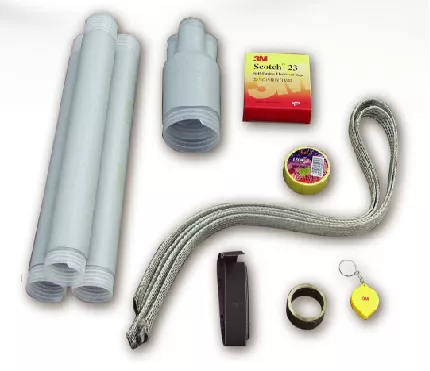

    高品质的辅材

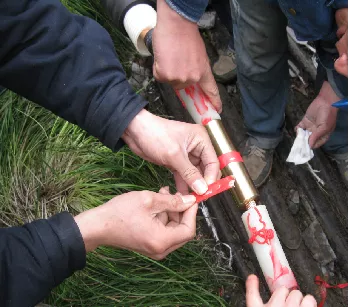

    P55绝缘剂

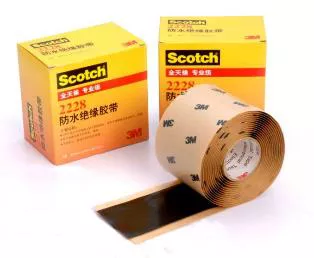

    2228#防水胶带

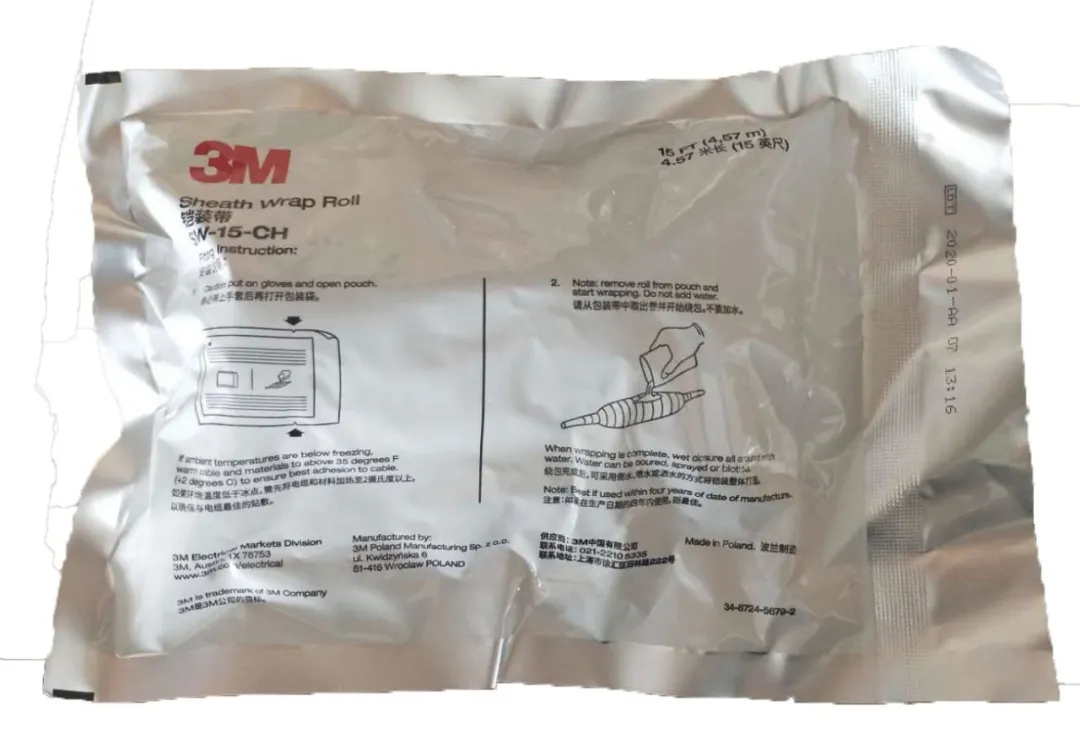

    Sheath Wrap 铠装带



    同时，3M具有覆盖全国范围的经销商网络，可以提供24小时内到场的响应服务，严格把控施工质量。近年来，3M联合武高所多次举办了电缆附件及安装培训，为客户提供提高施工人员可靠安装水平的服务平台。


    可以看一个近期的成功案例：

    某专注于新能源电源设备的研发、生产、销售和服务的国家重点高新技术企业，其光伏电站自建从2017年开始每年大幅增加，分布全国各地。今年起3M专业技术人员针对总部开展了多次交流会，针对客户对于光伏电站电力系统维护经验缺乏的问题提供专业的技术支持，为客户定制了整体电力接续方案，最终使客户成功认可我们的产品与服务，使用3M™35kV冷缩电缆终端及中间接头替换了质量不稳定的其它品牌。


    随着光伏电站建设的持续稳健发展以及国家支持政策的进一步完善，光伏发电将继续推动我国能源结构的改革，未来可期。它对电力运营稳定性的需求也将进一步提升。3M也将在维护光伏电站电力系统稳定、高效运营上继续竭尽全力，保障电力系统环境的良好建设，成为光伏行业前进的强大后盾。



    如果你有更多光伏电站电力连接及维护方面的需求，欢迎扫码或点击阅读原文联系我们，3M专员将跟进联系。

    您也可以直接通过电话或者邮件联系3M专员，沟通您的需求。

    汪亚玲 市场经理

    手机：18018589306

    座机：021-22102989

    邮件：lwang20@mmm.com


    1
    1，点击“阅读原文”或扫描如下二维码，进入表单：






       扫描二维码联系我们

    2， 选择感兴趣的应用或产品，填写相关信息：


    3，提交，3M专员会及时联系您。





    3M电力之家

    扫描二维码关注！


    注释：①②对于35kV电压等级，运行电压为26kV，U0/U=26/35,  国标要求交流耐压4.5U0，即4.5x26=117kV。根据电力工业电气设备质量检验测试中心的检测报告，3M 35kV冷缩中间接头交流耐压达到140kV，局放小于2pC。交流耐压裕度均超过5倍运行电压（5x26=130kV）。
