  • 专业铸就经典 | T型头、肘型头、一字头、插拔头……一篇充分了解“它”

    2021-03-31

    3M可分离式电缆连接器

    经过前两期的科普，相信大家对3M电缆附件家族已经有了一定的了解。今天将介绍的成员，相比大家熟悉的QT系列冷缩终端及QS系列冷缩中间接头，它比较低调，但实力不容小觑。



    T型头、肘型头，一字头、插拔头……这些名词是否非常熟悉？其实这个系列的正式名称是：可分离式电缆连接器（Separable Cable Connectors）。



    3M中压可分离式电缆连接器系列提供丰富的产品，能够应用在诸多的产品和场景之中。




    产品类型齐全

    点击查看大图

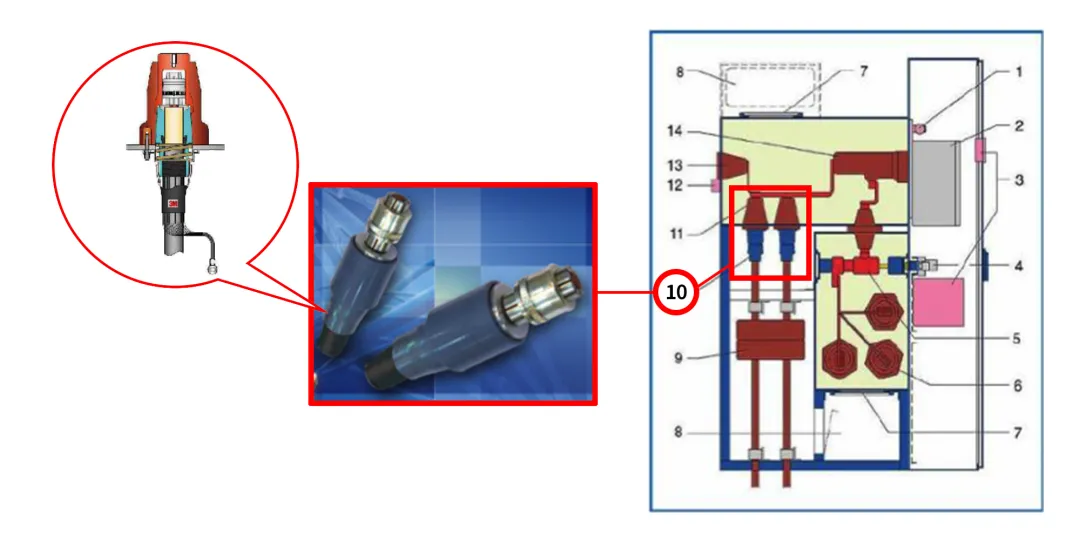

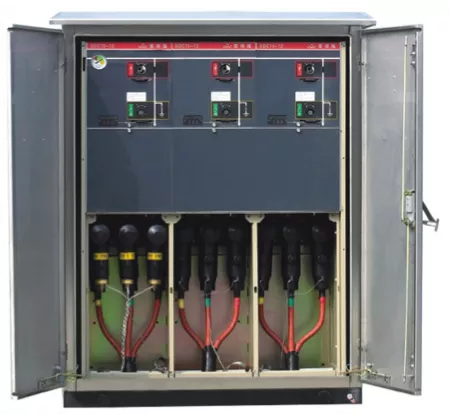

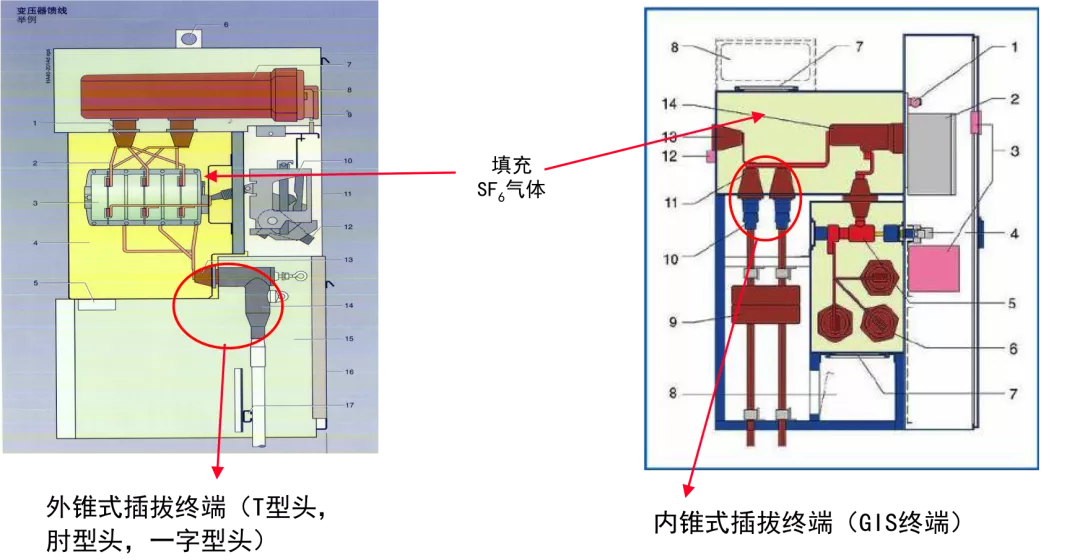

    环网柜

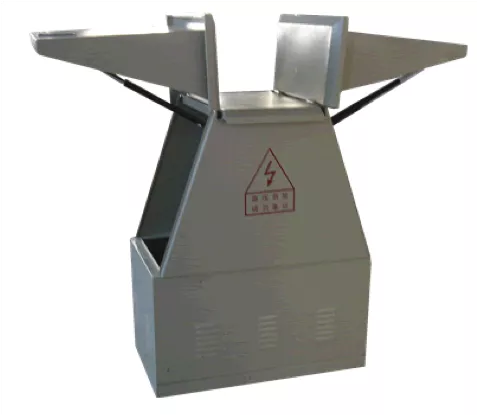

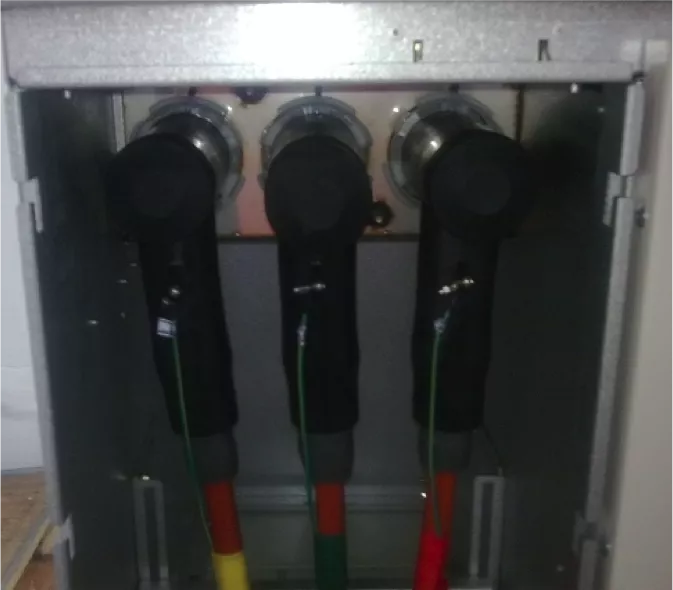

    电缆分支箱

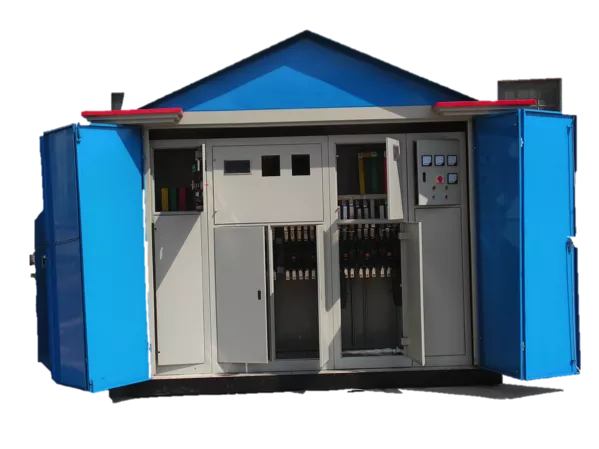

    箱式变电站

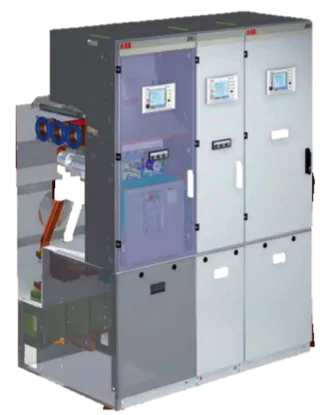

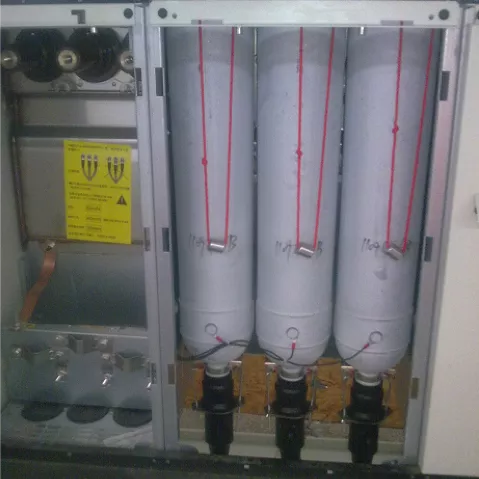

    GIS开关柜

    <左右滑动查看众多应用场合>

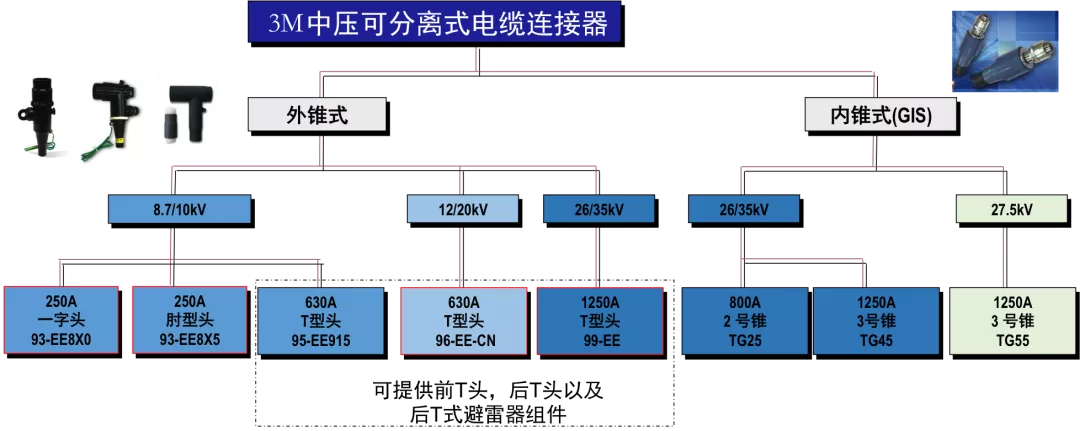

    3M可分离式电缆连接器，主要分为外锥式和内锥式，两者发挥才能的领域各有不同。






    Separable Cable Connectors

    外 / 锥/ 式

    3M分离式电缆连接器

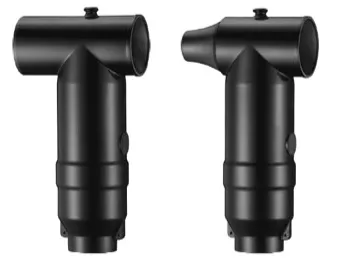

    外锥式可插拔式电缆终端分为三大类型，Tee型终端，肘型终端和一字型终端。

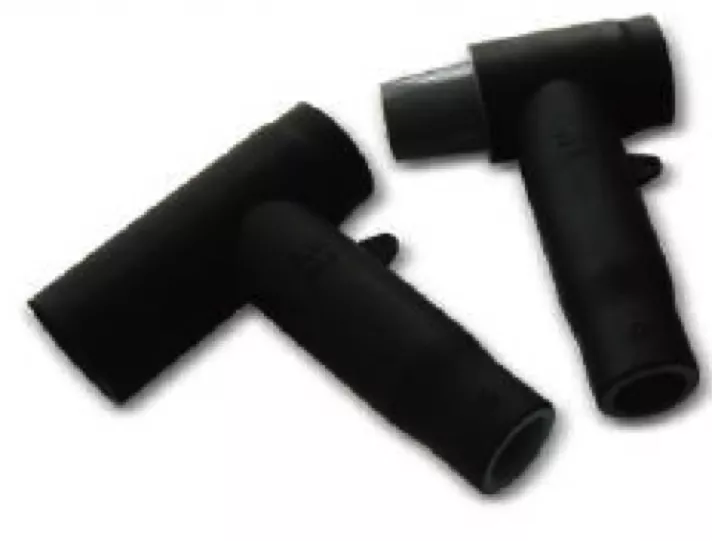

    从外观即可看出其名称的由来：




    Tee型终端


    肘型终端


    一字型终端

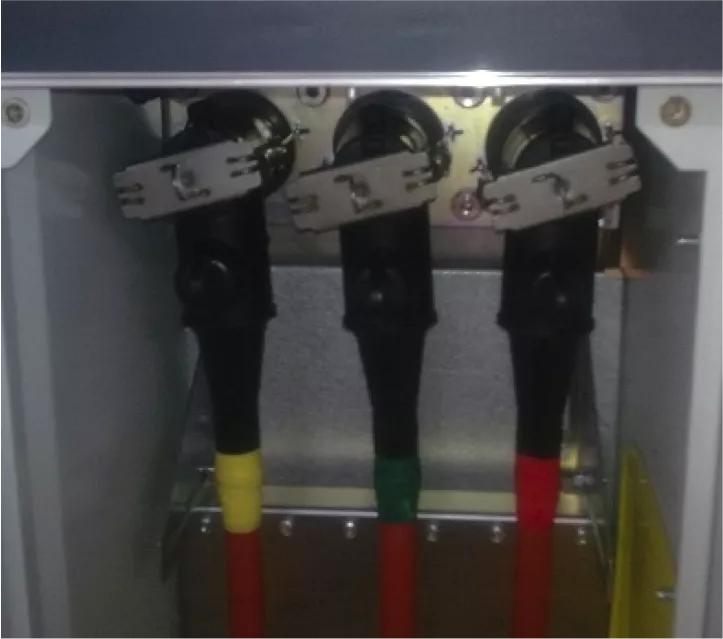

    连接外锥式可插拔式电缆终端的套管（插座），通常安装在开关柜（环网柜）或电缆分支箱上。

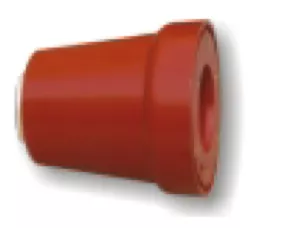

    环网柜套管



    外锥式可分离连接器的套管分为美式和欧式两种标准，分别按照欧式EN 50181-2010和美式IEEE Std 386-2006的标准执行。划重点：目前3M在中国只提供欧式可插拔式电缆终端。



    国内主要应用电压等级为8.7/10kV，12/20kV，26/35kV，主要适用插拔式终端类型则包括T型头（前T及后T），肘型头及一字型头。

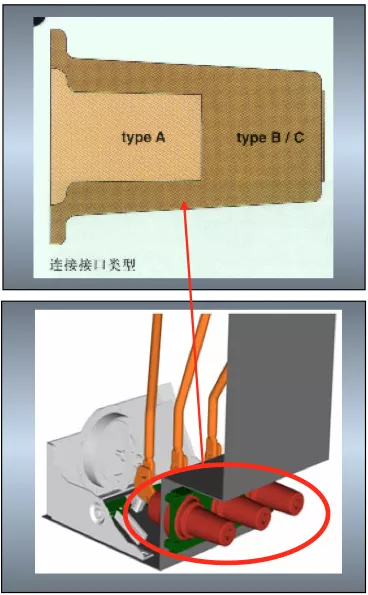

    欧式外锥管套，有两种标准型号—型号A和型号C。





    _

    型号 A

    型号 C



    _

    尺寸

    较小尺寸外形

    较大尺寸外形

    额定电流

    250A

    630A 及1250A

    导体连接方式

    滑动插入

    螺栓连接

    适合插拔终端

    肘型头

    一字头

    T型头

    （前T及后T）



    10kV T型头(95-EE系列)

    3M外锥式可分离连接器

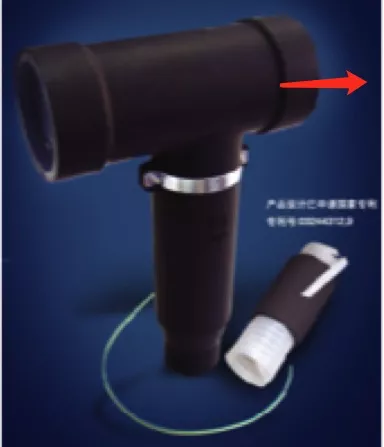

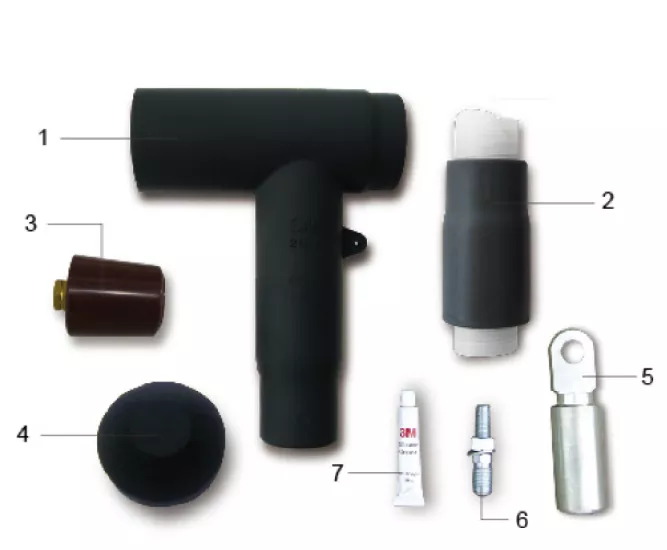

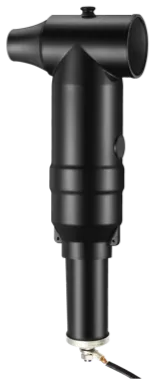

    这是3M新一代10kV T型插拔式终端：




    前T头组件


    后T头组件


    后T头型避雷器

    <左右滑动查看新一代10kV T型插拔式终端>



    主要性能参数

    主要应用于8.7/15kV，适用电缆范围35~630mm²

    冷缩式适配器，高介电常数（Hi-K）电应力控制

    可提供后T头组件及避雷器

    适用欧式C型插座



    技术性能表现优异


    尺寸紧凑，应用灵活

    冷缩技术

    完善的出厂电气试验

    Hi-K电应力控制法

    完善的内外屏蔽

    材料优势



    尤其是融合了3M的核心冷缩技术，

    更为其性能加分。

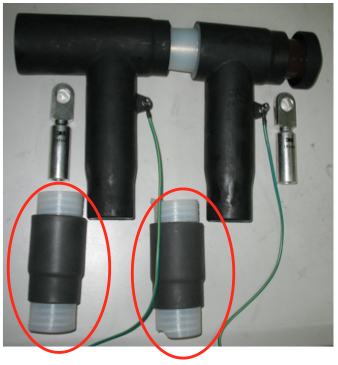

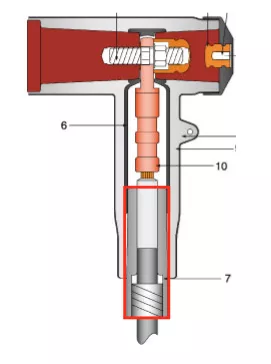

    采用冷缩式电缆适配器

    安装更加方便，只需轻轻一抽芯绳，不用费劲推入

    持久恒定的冷缩压力，保证安装时不移位，运行时界面局部放电量降到很小，电气性能优异

    无需粘胶就达到优异的防水密封性能，实现长期可靠运行



    先进材料的Hi-K电应力控制让它

    适用性更好，运行更加安全稳定

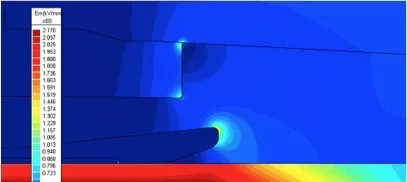

    3M 10kV可插拔式终端适配器整体添加了高介电常数材料，实现全界面电场控制

    3M 10kV可插拔式终端适配器整体添加了高介电常数材料，实现全界面电场控制

    3M电缆附件在正常安装条件下，工频耐压可达到55kV，为运行电压的6倍有余①



    材料的优选，也让它领跑更多同类产品


    独特配方的硅橡胶材料

    材质柔软，弹性高，界面压力大

    多次插拔硅橡胶不疲劳

    不会产生导电的碳化通道

    高的表面电阻,不易产生泄漏电流

    与电缆及插座过盈配合

    出色的高低温适应范围

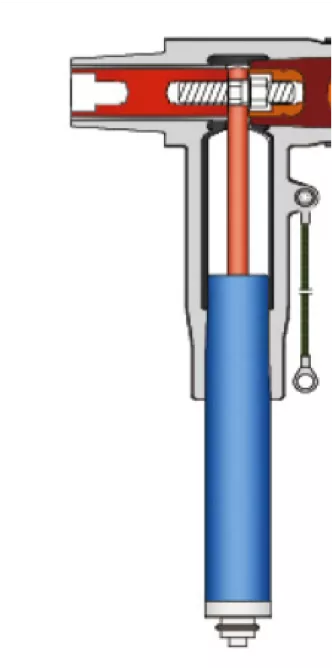

    完善的内外屏蔽结构，体现了设计和工艺的匠心


    外屏蔽层

    全屏蔽式外电极设计

    带电可触摸式结构

    外导电屏蔽层通过抱箍可靠接地




    内屏蔽层

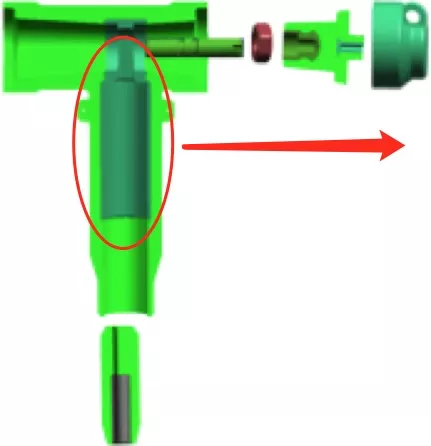

    一体式内电极设计——“法拉第笼”

    严密包裹导体电场，阻止放电发生

    液体硅橡胶整体预制而成——层间无气隙，避免内部放电



    除了10kV电压等级，3M也提供适用于更高电压等级的外锥式可分离连接器。

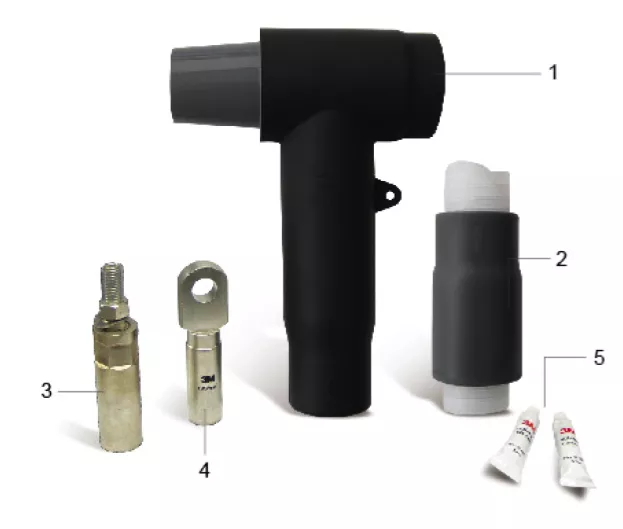

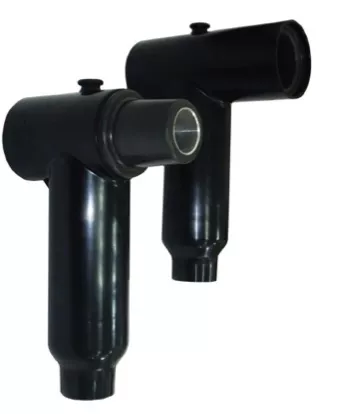

    35kV T型头(99-EE)

    3M外锥式可分离连接器




    99-EE 型 35kV Tee头



    35kV 插拔式电缆终端

    外屏蔽层、绝缘层及内半导电层模制一体式结构，优异的电气特性及耐候性

    应力锥方式的电场控制，优化电场分布以及产品结构

    42kV的额定运行电压及1250A的持续载流能力满足50~ 500mm²电缆要求

    可触摸式终端



    后T式避雷器


    可接触式避雷器，无最小相间距离限制

    直流1mA参考电压73-76kV

    0.75倍直流参考电压下泄漏电流<20μA



    20kV T型头(96-EE-CN)

    3M外锥式可分离连接器




    12/20kV插拔式电缆终端



    主要电气参数

    工频耐压：54kV, 5min

    直流耐压：48kV, 15min

    局部放电：48kV下，放电量均小于1.6pC

    冲击电压水平：125kV, 正负极各10次

    恒压负荷循环：30kV, 空气中和水中各30次



    Separable Cable Connectors

    内 / 锥/ 式

    3M分离式电缆连接器



    内锥式可插拔式电缆终端又称GIS式终端，特别应用于带有内锥式套管的GIS气体绝缘开关设备，一般仅有符合EN 50181欧式标准的接口界面。






    常用的两种类型插座为2号和3号，导体连接方式均为滑动式连接，国内主要应用电压等级为26/35kV，27.5kV(电气化铁路)。



    2#插座

    3#插座

    额定电流：800A

    额定电流：1250A



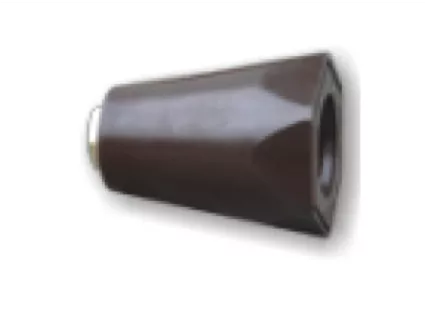

    产品类型—GIS终端

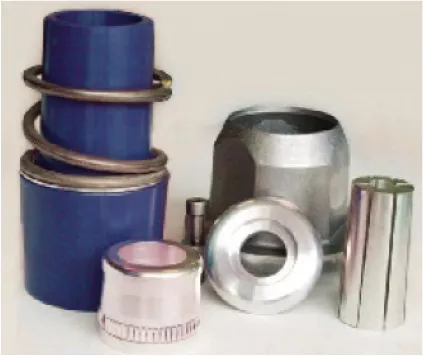

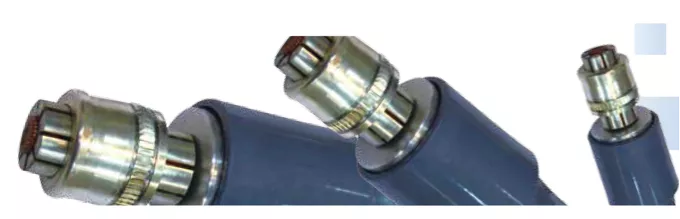

    3M外锥式可插拔式连接器有包括TG25/TG45/TG55等系列，出色的结构设计和独特的材料特质，让它的电气性能更为出众。






    整体式结构，一体封装，快速安装并适应多种电缆截面尺寸

    结构小巧紧凑，通过使用高技术的材料形成可靠的爬电距离，安装后露出部分长度仅有80mm

    独特配方的硅橡胶材料，保证优异的电气性能

    顶推弹簧设计，保证长期运行的界面抱紧力及不移位

    适合所有常用的固体电缆绝缘材料，如聚乙烯，交联聚乙烯（XLPE），乙丙橡胶（EPR）



    GIS终端优异特性

    高效电应力控制




    应力锥曲线应用专用软件优化，在有限长度内就可达到控制作用

    独特的模具设计，使得合模线不在应力控制面上，保证应力控制作用

    介质损耗小，长期运行稳定



    可靠稳定的主绝缘




    独特配方的高品质硅橡胶，绝缘性能好

    主绝缘所用硅橡胶材料和应力锥、内电极材料硬度、伸长率等物理特性相近，结合紧密，降低局部放电水平

    交流耐压可达124kV，冲击耐电压水平达到250kV，极大提升了运行可靠性，保证电力系统安全②



    Separable Cable Connectors

    型 / 号/ 速 / 选

    3M分离式电缆连接器



    3M插拔式终端头类别丰和型号丰富，使用场景多样，我们该如何选择适合的电缆终端？



    在此我们整理了一系列参数供参考，综合多种考虑维度，能够快速选出所需产品。



    适用性方面

    电压等级

    10kV

    20kV

    35kV

    27.5kV

    产品类型

    外锥

    内锥

    避雷器

    堵头

    接口类型

    欧式

    美式

    B/C型

    A型

    2型

    3型

    电缆配合

    三芯

    单芯

    带铠

    铜/铝

    软电缆

    设备配合

    尺寸

    电缆开孔

    出线方式

    前插

    后插



    可靠性方面

    材料选择

    硅橡胶

    三元乙丙橡胶

    电场控制

    高介电常数

    应力锥

    适配器型式

    推入

    冷缩

    制造工艺

    屏蔽结构

    是否分层

    一体式模制

    质量控制

    是否100%出厂试验



    3M中压可分离式电缆连接器产品专业，系列众多，一篇文章无法囊括所有选型和按照的要点，如果您有更多关于产品的疑问，欢迎扫码或点击“阅读原文”联系我们，3M专员将跟进联系，只需3步：

    1
    1，点击“阅读原文”或扫描如下二维码，进入表单：






       长按二维码联系我们

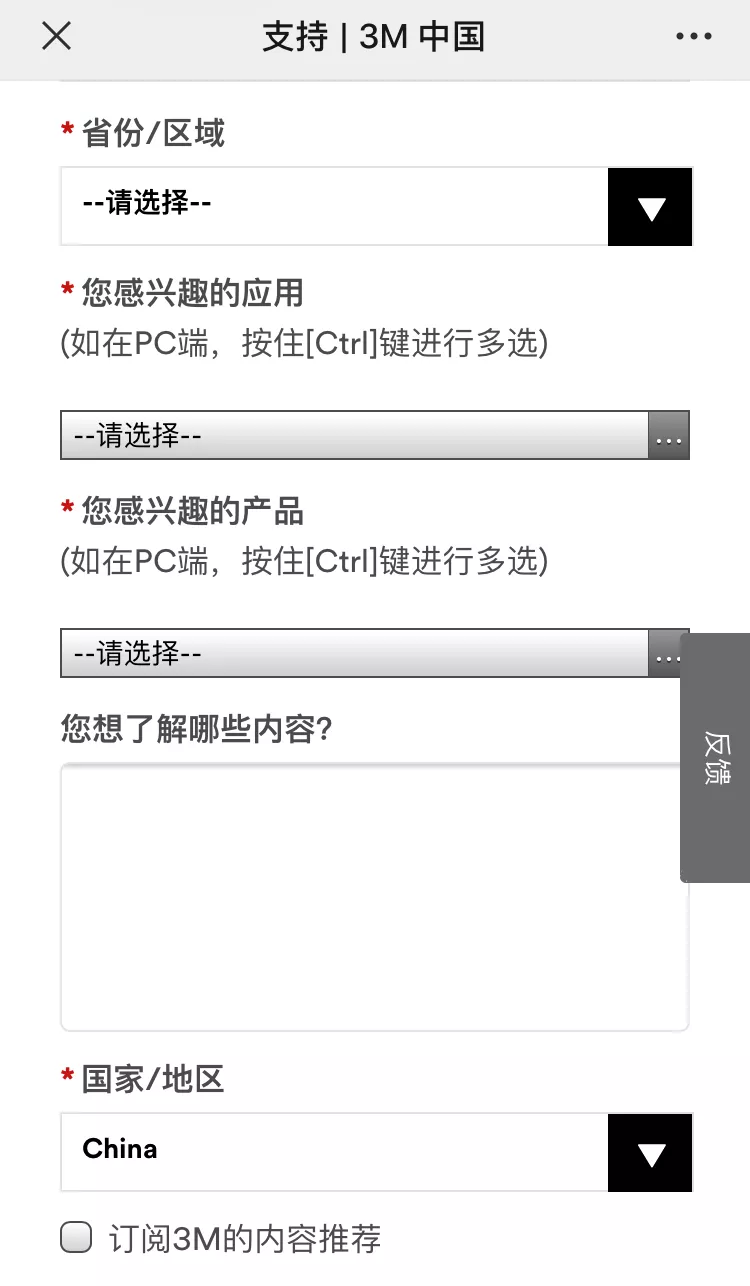

    2， 选择感兴趣的应用或产品，填写相关信息：






    3，提交，3M专员会及时联系您。
    ①根据电力工业电气设备质量检验测试中心检测报告（编号：JDL378号），根据标准GB/T 18889-2002，55kV，5min组合试样各相均未击穿。

    ②根据电力工业电气设备质量检验测试中心检测报告， 编号：JDL291,测试标准： IEC 61442:2005，工频电压试验124 kV，5 min，组合试样均未击穿；高温下 冲击电压试验， 250 kV，正负极性各 10 次（见附录B）组合试 样各相均未击穿。
