3M 中压可分离式电缆连接器家族又添新成员啦！

95-EE915-C系列插拔式全屏蔽T型电缆终端

T型电缆终端主要是配合环网柜、分支箱及箱式变压器，通过对电缆回路的连接与分支，完成电力的分配与传输。 环网柜、分支箱及箱变的结构都比较紧凑， 这就要求T型电缆终端除了有良好的电场控制及绝缘恢复外， 其表面必须有良好的屏蔽并可靠接地。

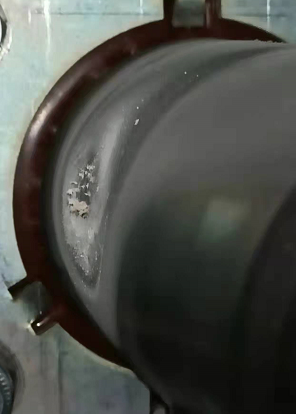

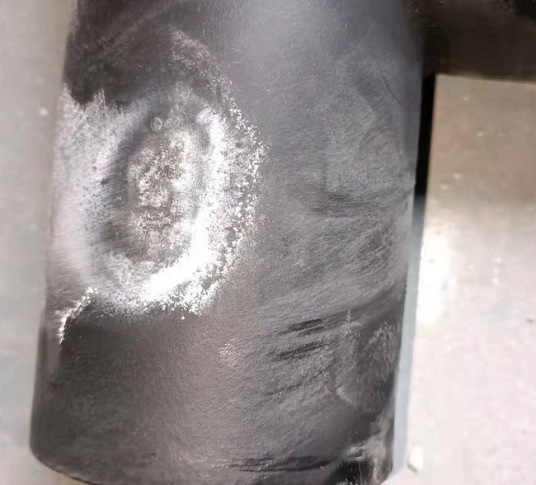

下面两图就是因为T型电缆终端本体表面外半导电涂层局部涂覆不均，现场柜内又有一定湿度，因而引起的局部放电情况。

<<< 点击查看大图>>>

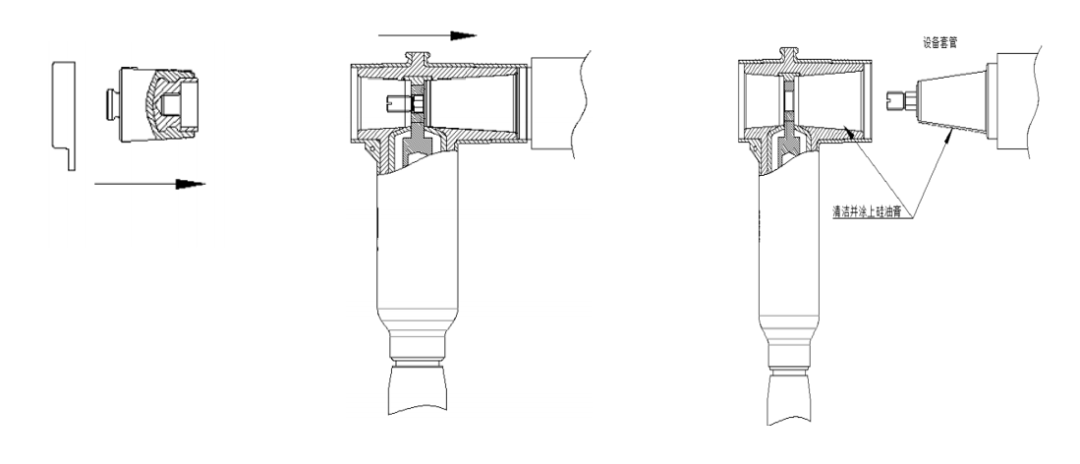

95-EE915-C系列插拔式全屏蔽T型电缆终端由 一个三元乙丙橡胶材料的T型终端主体和应力控制适配器组成。 T 型终端主体由内半导电层，外绝缘层和外屏蔽层三部分构成；适配器由外绝缘层和应力锥构成。本组件设计用于 等级为 8.7/15kV 及以下的交联电力电缆与设备的绝缘插座(欧式/型号 C)相连接。 95-EE915-C 系列产品适用电缆导体截面范围为 35～500 mm2。

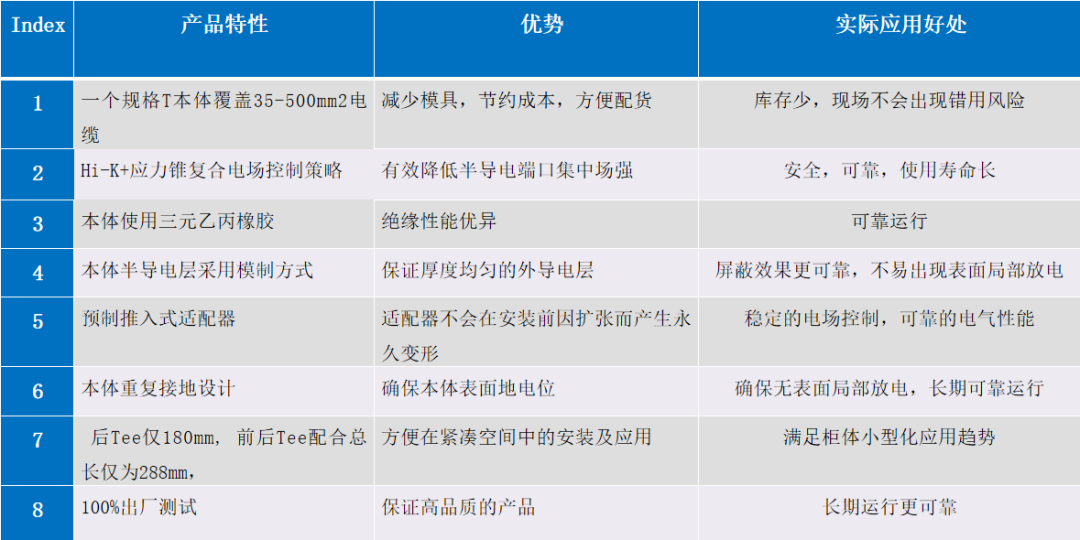

新一代T型电缆终端主“新”在哪里？

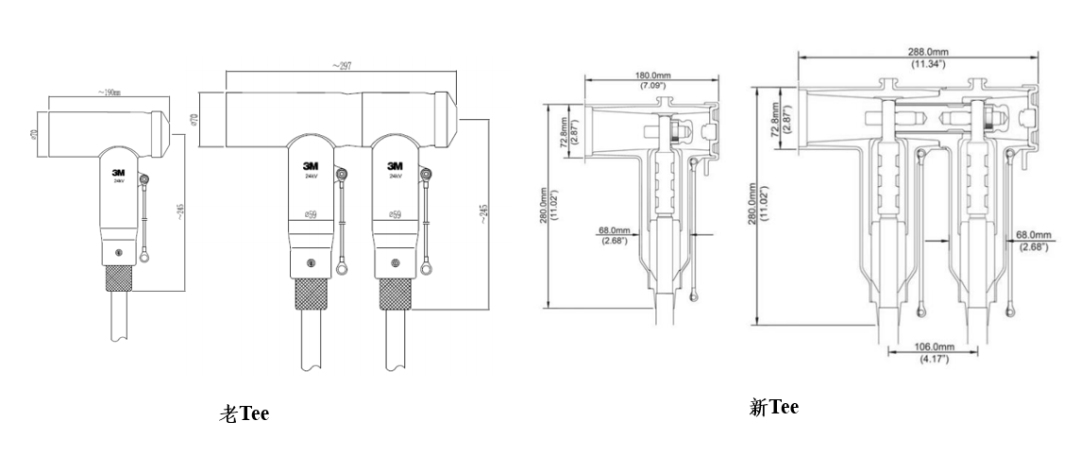

从结构来说，Tee型电缆终端大同小异， 主要的差别在于尺寸大小上。 为了满足柜子小型化的趋势， 3M新一代10kVTee 型电缆终端在长度上比上一代更小，单前Tee 长度仅为180mm, 前Tee+后Tee也仅为288mm。 新Tee小型化设计，后Tee及前后Tee的安装后长度更短。

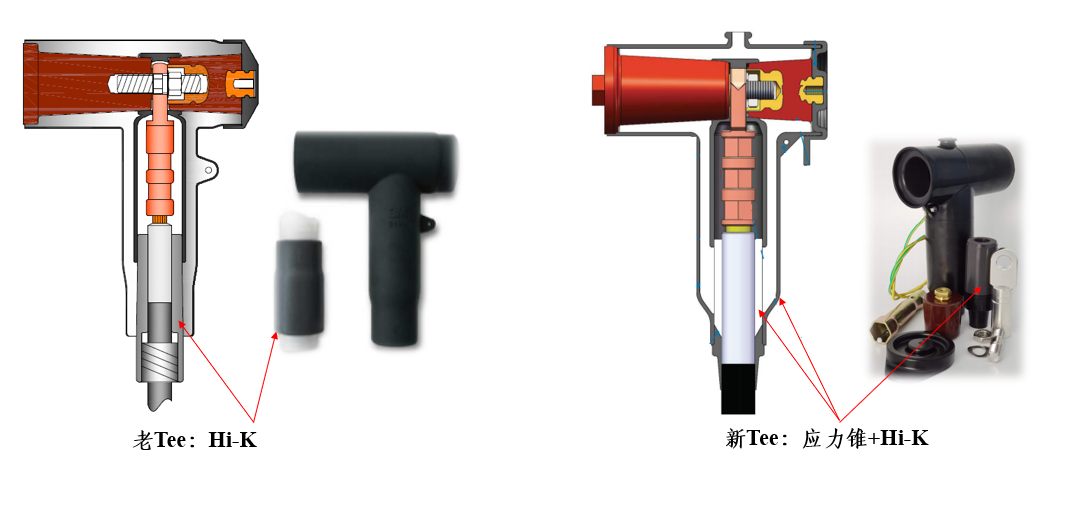

对于电缆附件来说，不可回避的一个问题就是电缆屏蔽断口的电场控制。对于新一代3M 10kV Tee型电缆终端的电场控制，为了达到更好的效果， 采用复合控制策略 ，将中压电缆附件的两种电场控制方法进行复合应用， 即Hi-K+应力锥的方式 。适配器的绝缘部分是高介电常数材料，同时适配器又有应力锥的设计。在Tee 本体尾部全部是半导电材料，在安装完成后，它与适配器的半导电部分接触，又形成一个应力锥的结构。

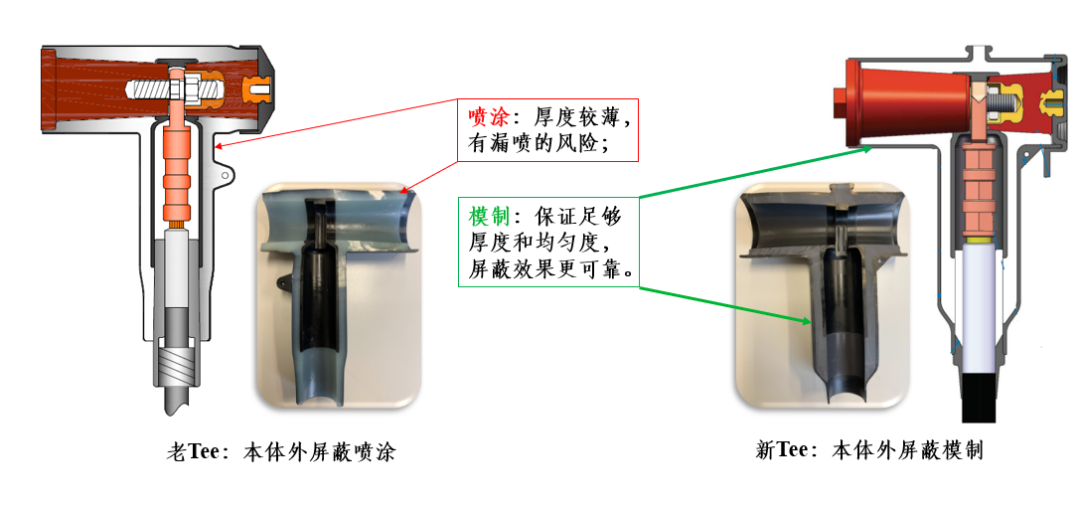

新一代10kV Tee 型电缆终端采用了模制的方式来完成本体的外屏蔽， 这样就保证了足够的厚度和良好的均匀度， 屏蔽效果更可靠， 进而避免了本体因屏蔽效果不好而产生的局部放电。

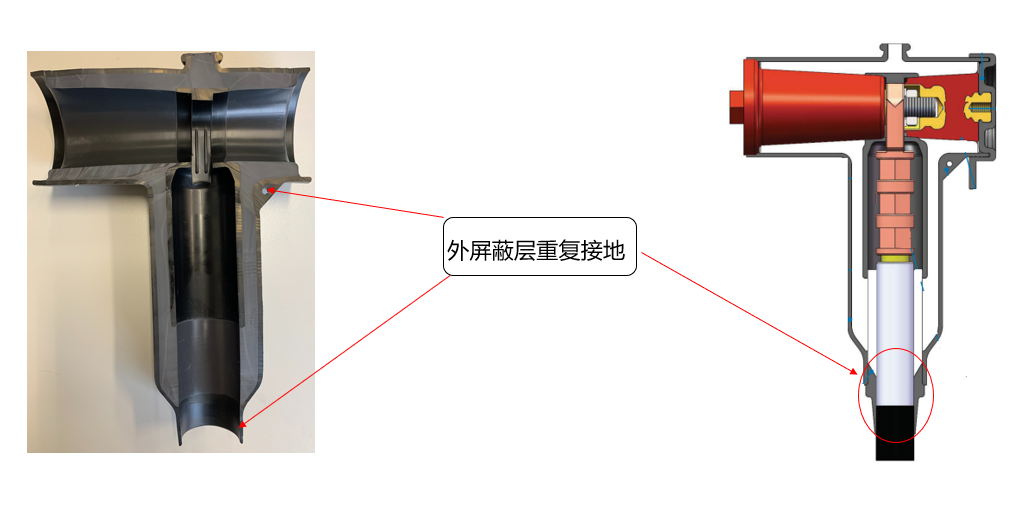

新一代10kV Tee型电缆终端采用 重复接地的方式来确保接地的可靠性 ，除本体上有专门的接地点外， 在本体尾部有一段半导电结构 ，它与适配器的半导电部分接触，而适配器的半导电部分 又直接与电缆的外半导电层通过过盈配合来可靠搭接，从而实现了另一条接地通路。

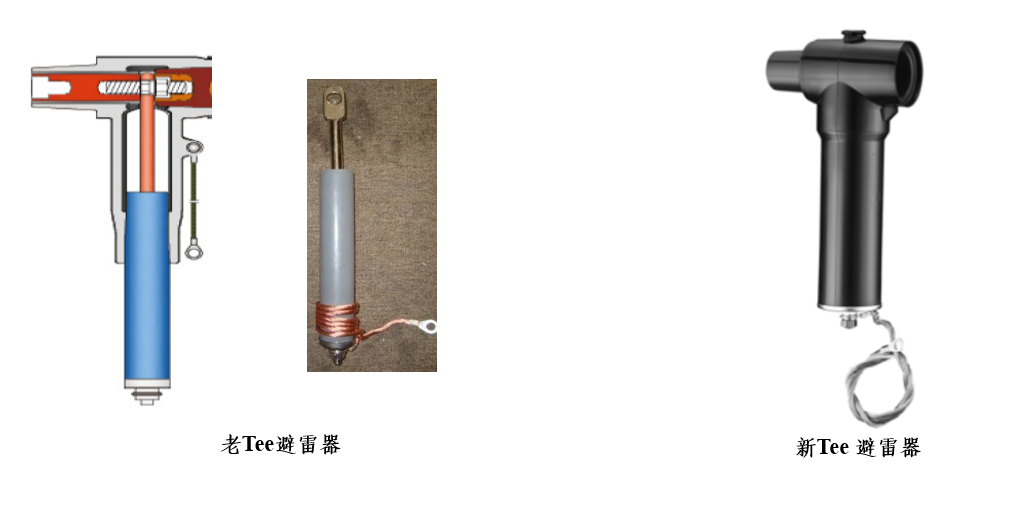

避雷器是配合后Tee来使用的， 新一代Tee型电缆终端的避雷器采用一体化设计 ，即避雷器直接在工厂就模制在后Tee中， 避免了因现场后Tee 与避雷器装配不当而导致的局部放电的产生。

<<< 点击查看大图>>>

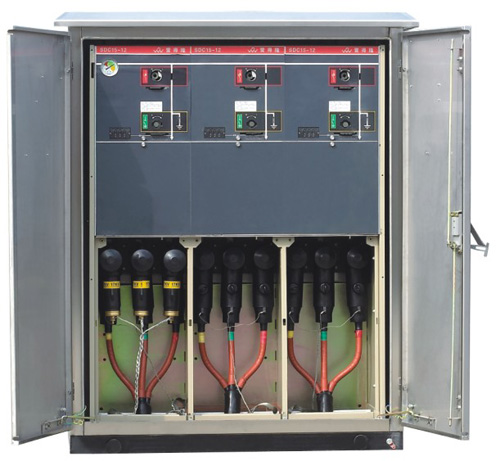

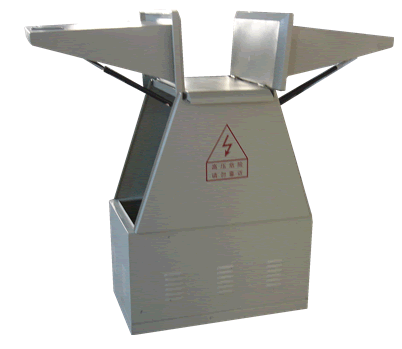

95-EE915-C系列插拔式全屏蔽T型电缆终端典型应用场景

新一代插拔式全屏蔽T型电缆终端可以应用于哪些电力建设场所？一起来看一下吧：

新一代电缆T型终端实际应用注意点

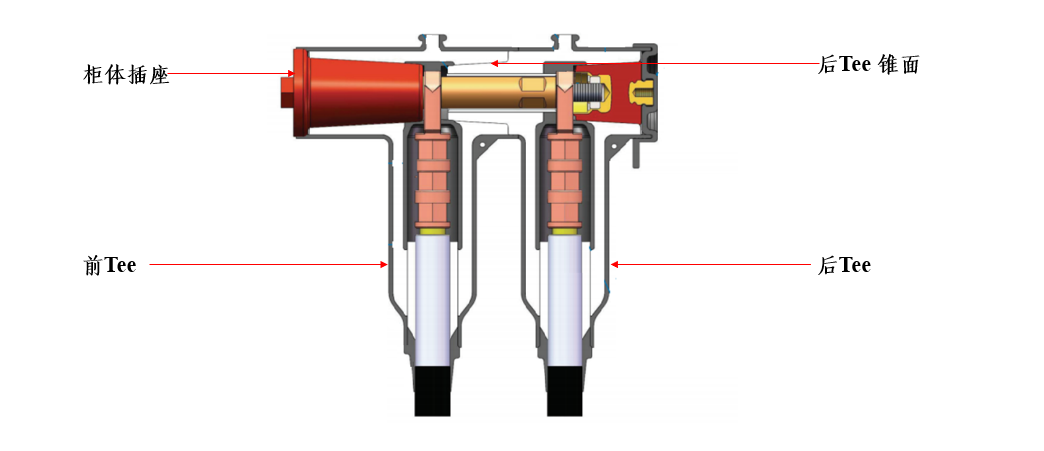

电缆T接在工程应用中具有一定的优势，现在已被国内众多工程推广使用，并取得了显著的效益成果。不同厂家的前后Tee不能混用，因为柜体插座有统一标准，而后Tee的锥面没有统一标准。

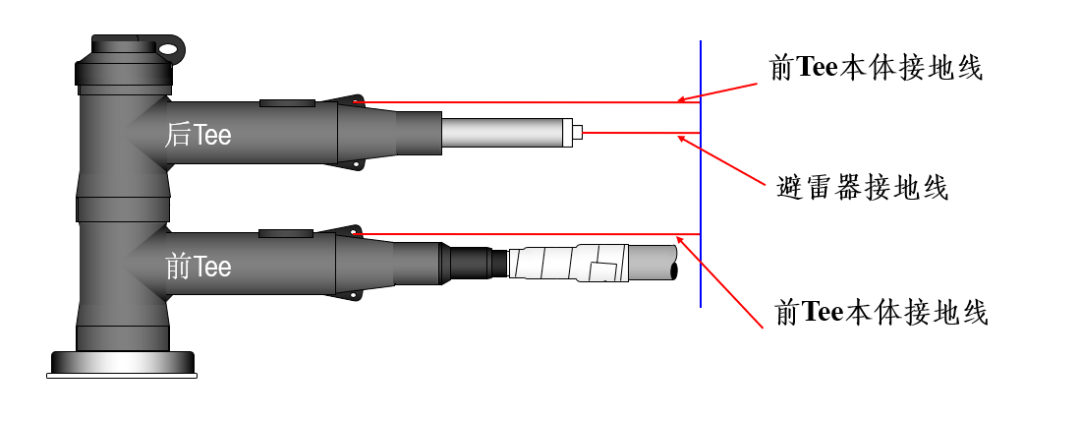

前Tee和后Tee本体的接地线以及避雷器上的接地线，需要和对应相的电缆系统接地点接在同一点，以确保其等电位，避免潜在放电风险。

在进行螺栓繁固时，需要使用力矩扳手，按说明书中相应步骤的力矩要求进行紧固。
