城轨于心, “安”“稳”于行 - 3M电缆附件持续助力轨道交通发展

图1 点击查看大图

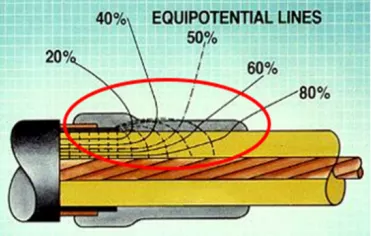

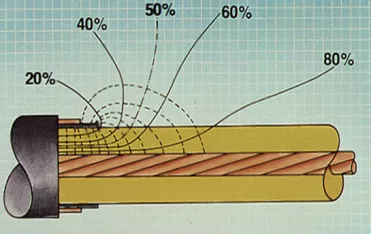

作为关键部件的关键作用，电缆附件的首要任务就是控制电缆屏蔽端口的电场强度，以满足运行过程中的绝缘要求。下图就是电缆屏蔽端口有电场控制和无电场控制条件下的场强分布，在使用了电缆附件后，电场分布更加均匀绝缘性能更加优化。图2a,2b.

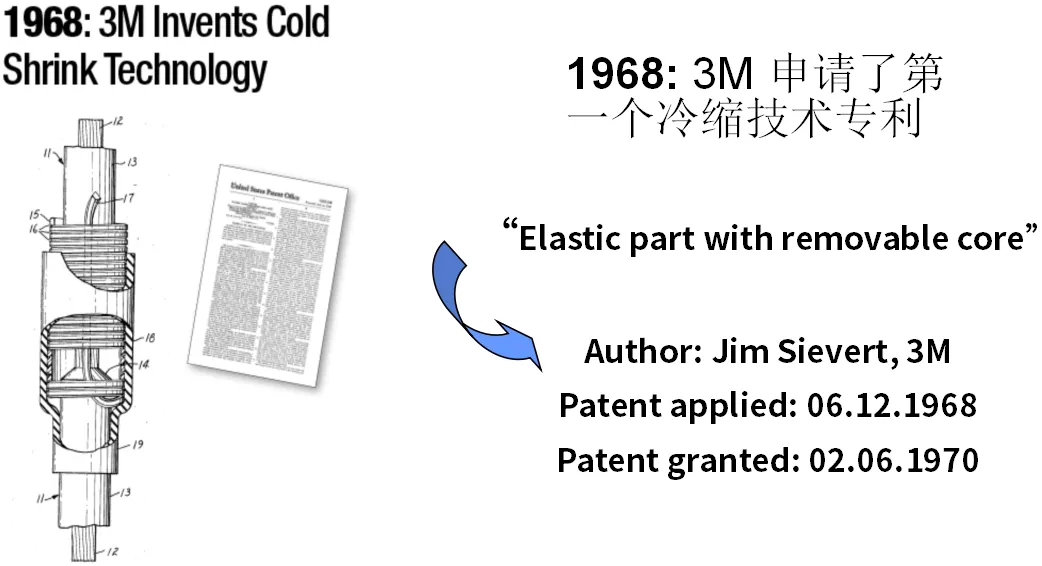

3M作为冷缩电缆附件的发明者，开创了电缆附件冷缩技术的先河，早在1968年便申请了“带有可抽取芯的弹性体”专利，因此也被誉为冷缩电缆附件技术的鼻祖①。

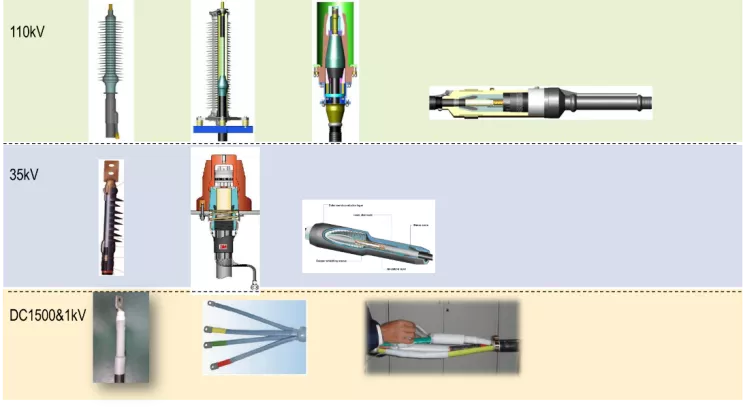

在轨道交通供电系统中，3M拥有完善的产品系列，如SC123II等高压电缆附件，QTIII 7680等中压电缆附件及DC1500牵引直流电缆附件。3M在设计这些电缆附件时都会综合考虑电气性能，耐候性条件及特殊使用方式等，最大限度地满足各种严苛条件下的使用。

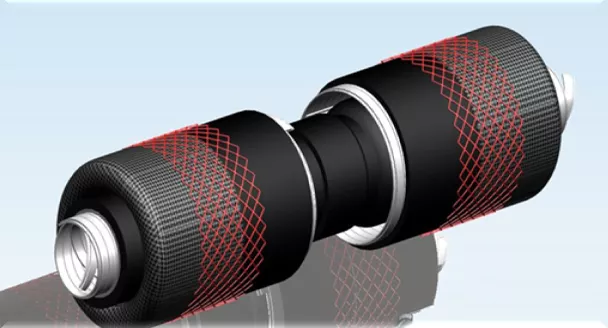

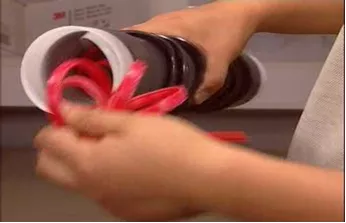

3M采用独特而先进的冷缩技术，能保证与电缆本体的持久恒定径向压力，防止沿面爬电。与电缆本体的“同呼吸”效应，也使密封不受温度和震动的影响。同时采用高品质硅橡胶作为绝缘材料，具有抗老化、抗电弧、防闪络等性能。

采用改性配方的硅橡胶外绝缘，在恶劣条件下运行更加稳定。硅橡胶具有疏水性，淋雨时不易形成导电通道。即使沾污后，也仍具有良好的疏水性。硅橡胶以Si-O为主，键能大于紫外线能量，因此具有优异的抗紫外线性能。3M电缆附件无论是在沿海滩涂、高寒地区都具有良好的运行业绩。

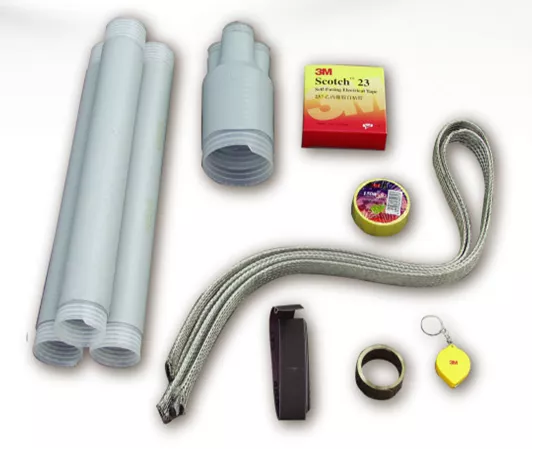

一款优异的电缆附件产品，除了主要部件具备优良性能之外，所配的辅材也至关重要。3M为每一套电缆附件产品都配备性能优良的配件，包括冷缩直管、胶带、砂纸、恒力弹簧、接地线等，其中所有种类的胶带都采用3M自有品牌，配合度及性能得到有效保证。

图6 坚持高品质的辅材

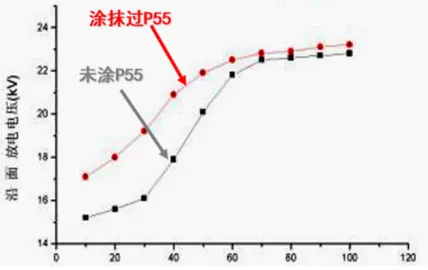

另外，3M还结合自身46个专业平台开发出优于同类产品的绝缘混合济，用于界面优化，能大大改善电缆与附件界面的电气性能。

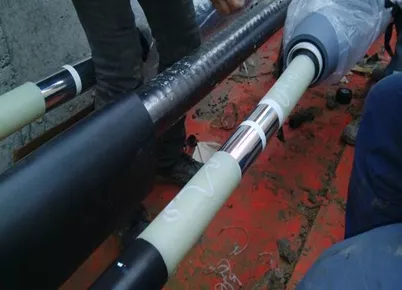

3M一直致力于不断创新，在常规电缆附件的基础上，也不断探索的技术方向。鉴于轨道交通领域快速安装的特点，我们开发出了QS3000M-K一体式中间接头，与常规产品相比，可节省约1/3的安装时间 ③。

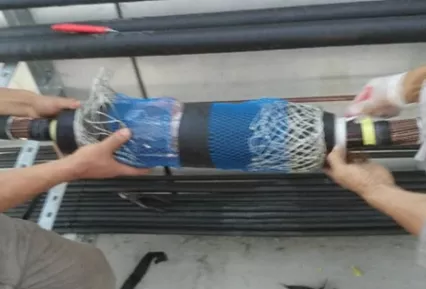

图8 QS3000M-K 一体式中间接头

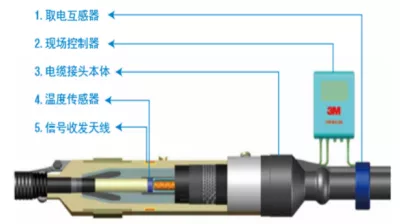

针对客户在线监测的需求，我们又开发了智能测温型中间接头，能实时掌握导体线芯温度，为预防故障和负荷动态调整提供帮助。

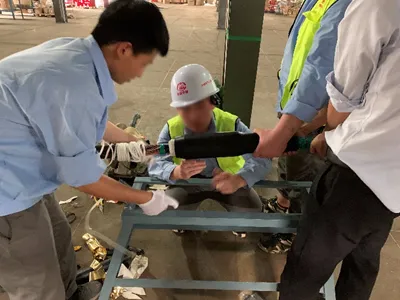

3M在提供可靠的电缆附件产品同时，更注重向轨道交通行业客户提供优质的售后服务。我们定期在业主、总包方、电建单位深入开展技术交流活动，并紧跟项目在施工现场安装培训指导。

①3M于1968年6月12日申请专利“Elastic part with removable core”。申请者Jim Sievert, 3M。专利生效1970年6月2日。

②数据根据3M实验室在同样操作条件和方式下进行比较后得出，仅供作为实验数据参考。

③此数据根据3M一体式快速中间接头在客户处实际安装得出的平均时间与3M非一体式普通电缆头安装平均时间比较得出。现场施工环境下，加上电缆预处理工作，3M 35kV一体式中间接头安装时间约1小时30分钟，3M普通35kV中间接头安装时间约2小时。
