电缆附件的正确打开方式（三）丨 高阶篇

产品选型

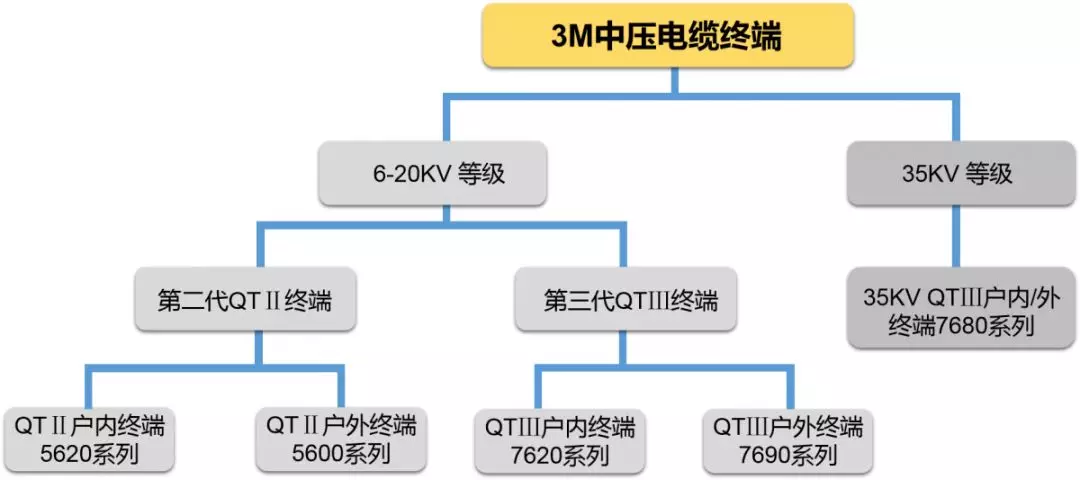

通常中压电缆附件产品按照不同的电压等级及应用环境，分为多个产品系列，客户如何快速选定所需要的产品呢？

选型的几个要素：电压等级、单芯或三芯、电缆截面、户内或户外

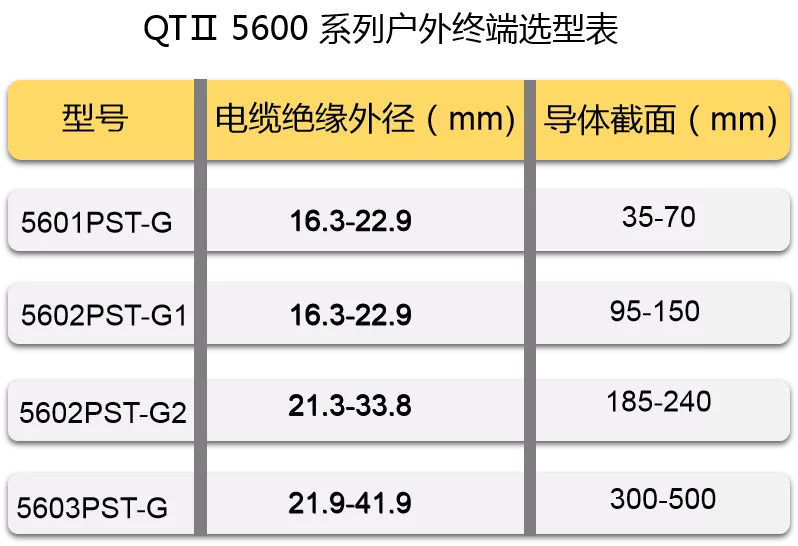

以3M 10kV终端为例，如电缆型号为YJV22-8.7/10-3x185，可知电缆为10kV，三芯，截面185mm²。假设应用环境为户外，那么选型如下：10kV户外产品为QTII5600系列，三芯为5600PST系列，按照截面185，最终选定的型号为5602PST-G2

中间接头的选型没有户内户外的区别，只需按照电压等级、单芯或三芯、电缆截面选型即可。

如何保证电缆附件的质量？

电缆附件的质量涉及多个方面的要素，如产品原料、技术、生产工艺等。在这些方面3M一直是高标准、严要求。

安装质量也是保障电缆附件可靠运行的重要因素。

*其中3、4、5三个步骤由3M冷缩式接头一次完成

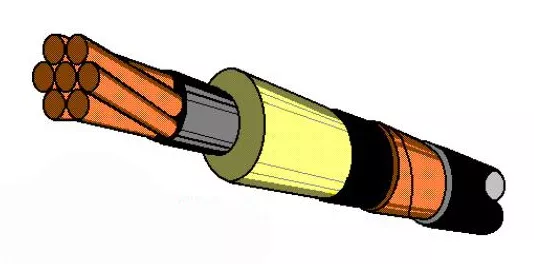

电缆附件安装的环节中，电缆预处理最为重要，电缆开剥尺寸要严格按照图纸的要求。需要把握以下两个关键点：

一是电缆外半导电层的开剥，二是收缩定位基准。

“电缆外半导电断口要圆整，不得有尖角，断口处及电缆绝缘表面不能有刀痕。”说起来容易做起来难，需要经过反复的练习和实践才能掌握。

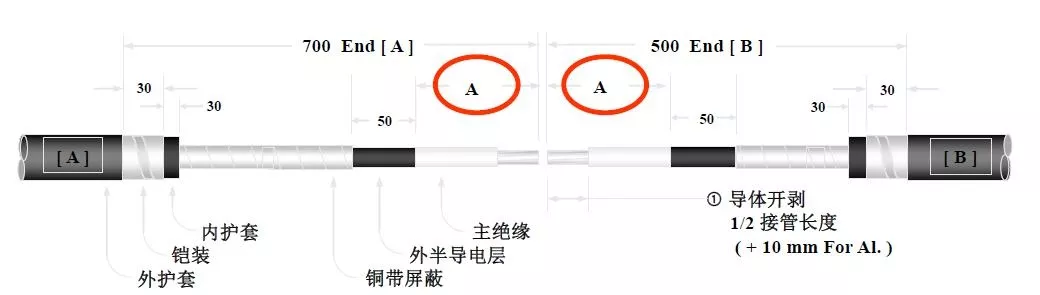

收缩定位基准是在收缩附件之前，以半导电断口为基准，向下量取一定尺寸作为定位基准，目的是保证应力控制单元可以有效搭接在半导电层上。

中间接头由于涉及两端的对称，对开剥尺寸和定位基准的要求要更为严格。

此外，很多安装中的细节也不容忽视，如打磨、压接、涂抹硅脂等，需要严格按照安装说明的要求操作。

1）电缆预处理问题

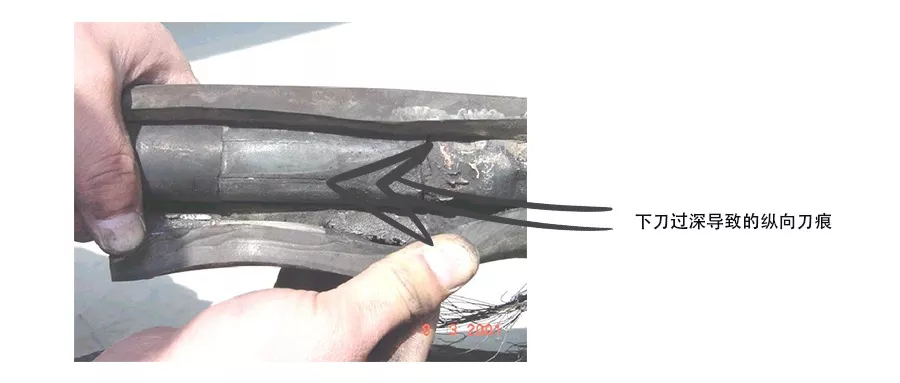

半导电开剥的过程中，稍有不慎就会伤及电缆主绝缘，引起爬电或击穿问题。

2）电气安全净距

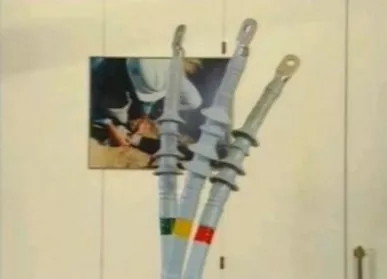

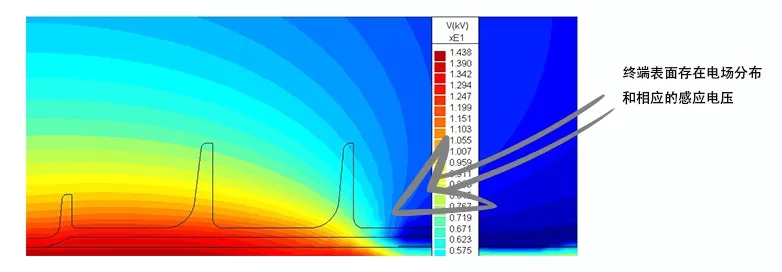

电缆终端为开放型电场结构，即终端主体表面（外半导电断口以上）均有电场分布，如下图：

简单说，就是终端运行时表面是带电的！

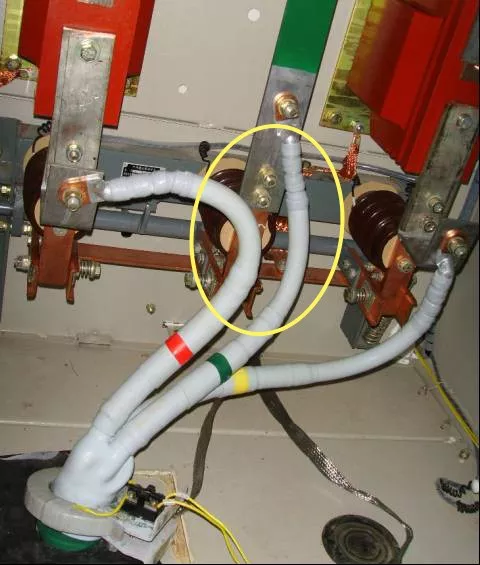

柜内安装的终端在布置时，需要注意安全净距问题。如上图，电缆预留的长度不合适，导致电缆的弯曲半径过小，更主要的是C相终端本体和B相母排的净距不符合要求，会引起相间放电甚至绝缘击穿问题。

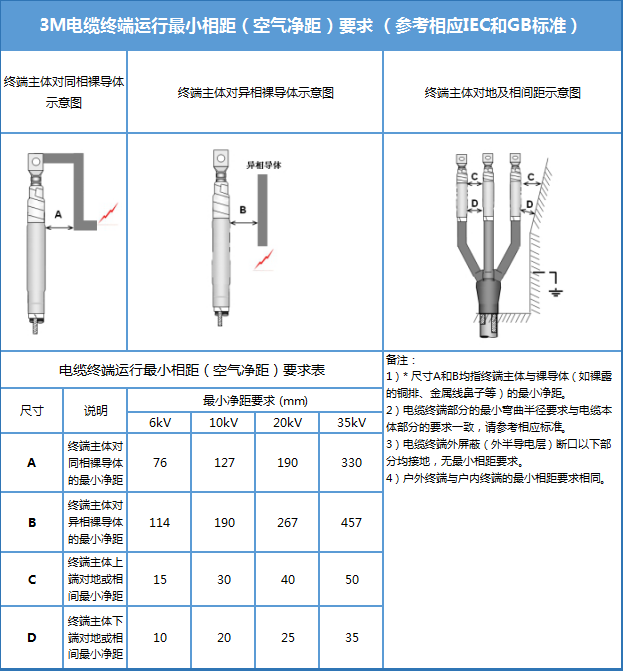

下表为终端在布置时的安全净距推荐尺寸。

3）中间接头接管位置填充或绕包绝缘胶带

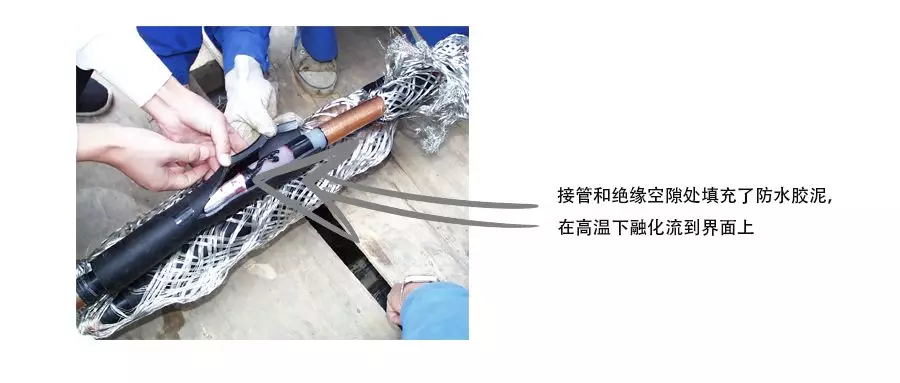

10kV中间接头的接管与电缆绝缘留有一定的空隙，此处不需要填充胶带，接管外也不需要绕包绝缘胶带。

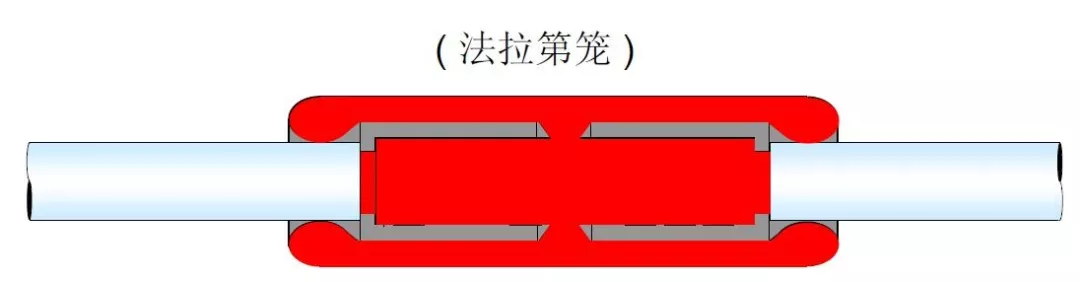

中间接头的内屏蔽和接管、导体形成等电位的法拉第笼结构，如果在接管外绕包绝缘胶带，就破坏了等电位结构，反而容易导致内部放电。

至此，关于冷缩式电缆附件的“故事”暂告一个段落，我们希望用这三期文章满满的干货为您带来帮助。
