电缆附件的正确打开方式（二） | 进阶篇

2019-07-29

编者按：经过上一期“入门篇”的启蒙，大家初步了解了电缆附件的作用和价值。本期我们将深入一步讲述电缆附件的“内在”。

电缆附件的核心作用及原理

上一章我们提到了电缆附件的主要作用是用来降低电缆半导电断口处的电场强度，那么是如何实现的呢？让我们温习一下物理原理。

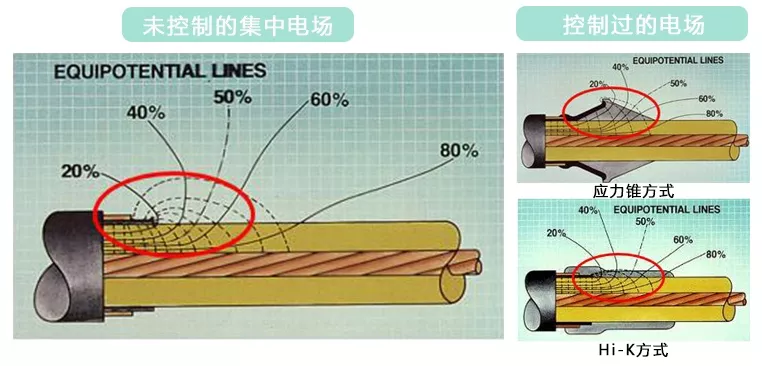

电缆外屏障层开剥端口处的集中电场必须有效控制，才能保证电缆终端长期可靠运行，一般屏蔽口电缆控制方式有两种，分别是应力锥方式和高介电常数材料（Hi-K）方式。

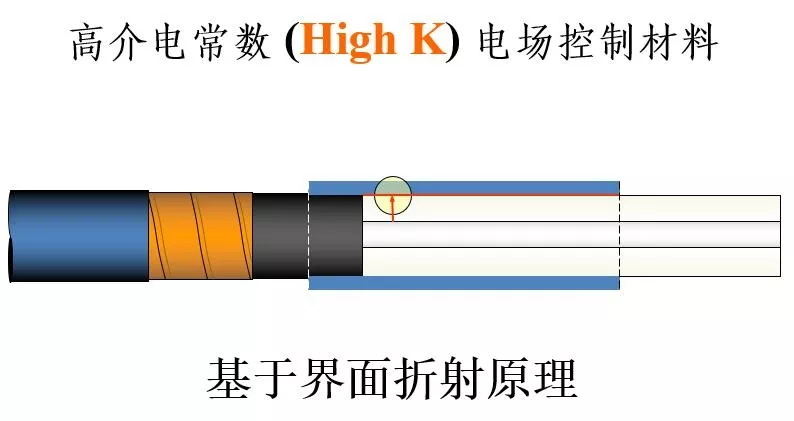

通过在电缆附件中预制电应力控制结构，主要是采用应力锥法（几何法）或高介电常数法(简称：Hi-K法)。应力锥法是通过半导电层在空间上的延展起到均匀电场的作用；高介电常数控制法是将一层介电常数远大于主绝缘的材料覆盖于电缆外屏蔽断口，依靠电力线在介电常数不同的界面上发生折射现象的作用，来达到降低电场强度，均匀电场的目的的。

3M在中压冷缩电缆附件当中最先采用特有的高介电常数(Hi-K) 材料应力控制法，并且已经将其广泛应用超过20年的时间。

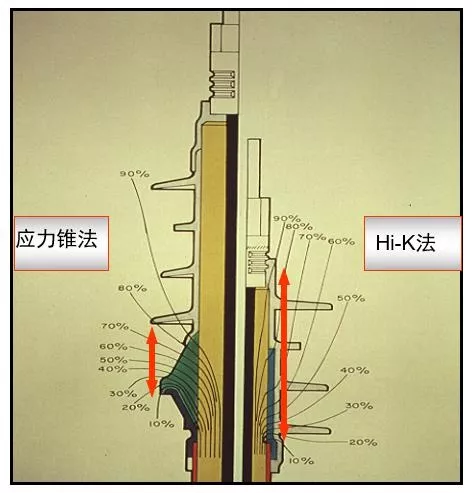

3M的高介电常数材料在高电压和大电流的情况下性质稳定，为优异的绝缘体，相比于传统的应力锥法，其电场强度的控制效果更加明显。

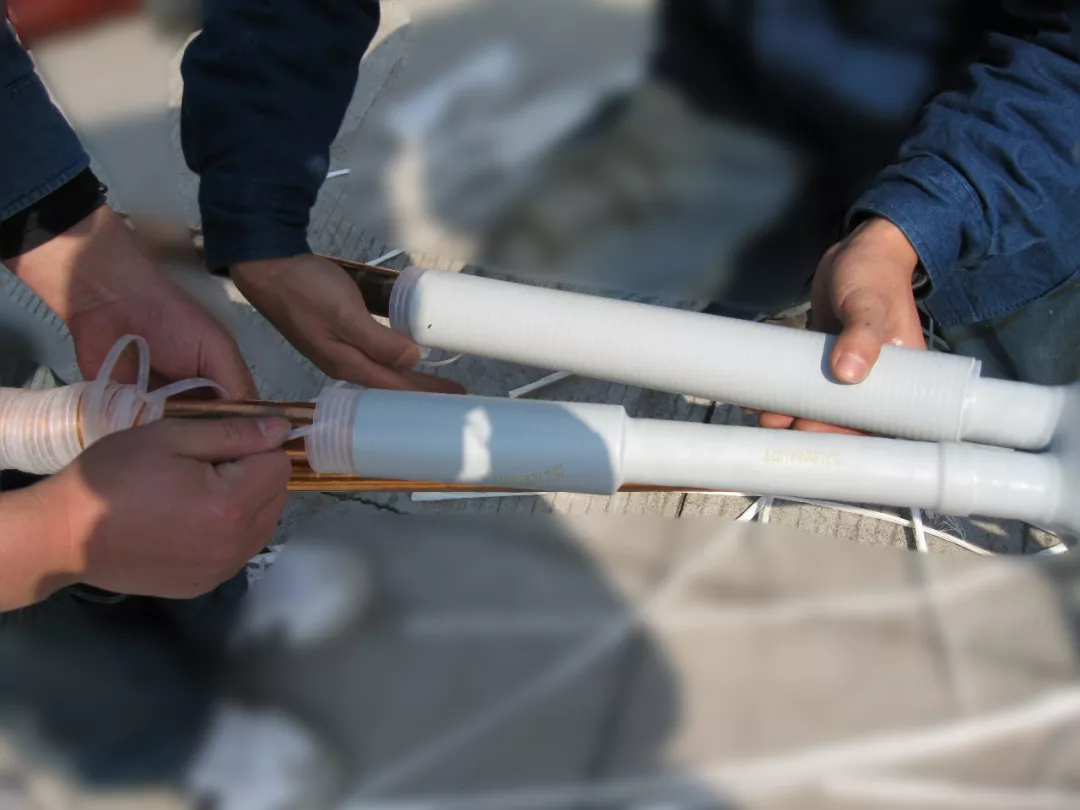

同时，通过3M冷缩预扩张技术，将高介电常数管与硅橡胶绝缘管两层结构一体扩张，在安装时一次抽取芯绳就可缩紧在电缆上，安装快速方便。

3M发明的冷缩技术

重要的内容要敲黑板了，我们在上一期提到过冷缩式电缆附件是目前的主流产品， 3M将发明了冷缩技术并将其应用到电缆附件之中，是电缆附件技术发展史上的一大变革。

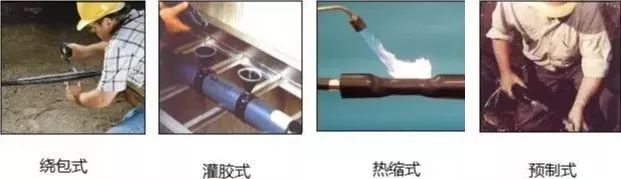

在冷缩电缆附件出现前，电缆附件从技术上来分主要有以下几类：

1．绕包式电缆附件

（以各类功能型胶带为主逐层恢复电缆结构）

2．灌胶式电缆附件

（以树脂材料灌注填充密封）

3．热缩式电缆附件

（利用高分子材料受热收缩抱紧电缆接续部位）

4．预制推入式电缆附件

（现场施工时在预制的组件中插入电缆）

它们基于不同的材料、技术和操作过程，可谓各有千秋。冷缩式电缆附件结合了预制式附件和热缩式附件各自的优点，具有一体化结构，安装时无需动火，抽拉芯绳就能一次性快速安装，不需要繁琐的操作，节约了安装工作的时间，降低了安装工作难度。同时，冷缩附件能够实现与电缆绝缘“同呼吸”，其电气性能也远比其他形式的电缆附件可靠。因此，冷缩附件目前已经成为行业内广泛采用的方式。

冷缩式

未

完

待

续
