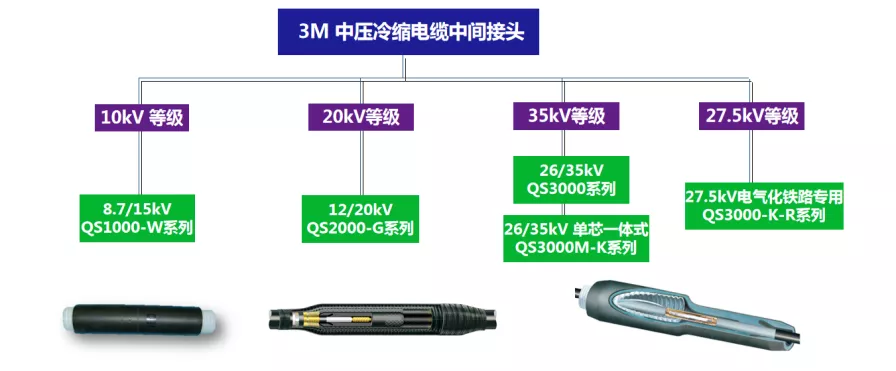

专业铸就经典 | 走近3M中压电缆附件产品家族（二）

作为QS一家中最能打、应用最广的明星产品——QS1000系列冷缩电缆中间接头，以家族中最小巧的体积实现了高标准的电气性能，长度仅320mm的小小主体即可耐受超过50kV的交流电压和100kV以上的冲击电压^①。

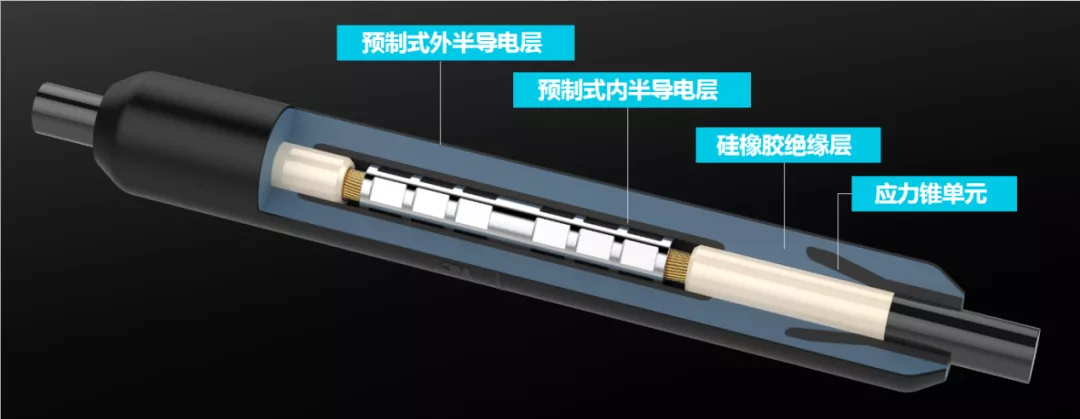

QS1000接头“小身材，大本事”的秘籍来自于3M先进材料和全界面电场控制技术，不依靠增大体积或增厚绝缘即可实现高电气性能，目前已成为3M在国内应用最多，安全运行经验最长的冷缩电缆中间接头。

相较于同类10kV冷缩电缆中间接头，QS2000-G型冷缩电缆中间接头具有更高的电气裕度，工频耐压水平54kV、冲击耐压水平达到125kV^②，适用于保障重要线路和项目的供电安全。

目前，它已长期可靠运行于国内多个重要负荷保障项目，如北京大兴机场、北戴河中直机关、青岛上合会议、杭州G20线路等等。

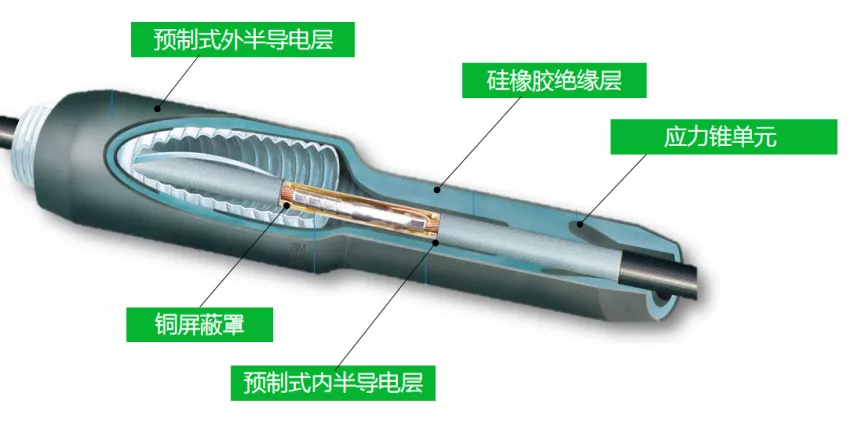

我们将一般仅应用于110kV以上的铜屏蔽罩设计引入到QS3000系列中间接头中，使电缆的内部电场得到有效均匀，电气性能和运行可靠性明显提升。同时，它的内爬距达80mm以上，避免了电缆中间接头内部的沿面爬电、击穿和电缆绝缘回缩导致的接头故障，是目前故障率最低的3M 35kV等级电缆中间接头。

值得一提的是，QS3000系列中间接头还被应用于电气要求更高，环境更恶劣的国内高速铁路牵引系统中，为保障京沪高铁、京石武高铁、兰新高铁等“国家名片”的安全运行默默奉献！

创新，是3M中压电缆附件技术不断进步的源泉。近年来，3M在电缆附件技术领域的不断创新方案，使得冷缩中间接头产品性能取得了长足进步。

其中，保留传统冷缩技术优势的集成化一体式型电缆接头，实现了更快速便捷的现场安装，是35kV电缆快速接续和抢修的理想方案。

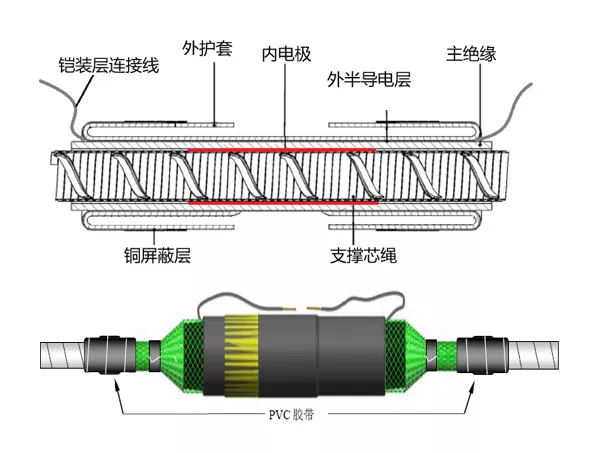

QS3000M一体式冷缩中间接头将恢复电缆金属屏蔽所需的铜网套、绝缘接地线以及护套绝缘管采用独特工艺复合成为一个整体，可节省25%～50%^⑤的安装时间，并减少人员因素的影响，确保施工质量。

关于QS3000M一体式冷缩中间接头的“省时”技能，下面的视频可生动展现：

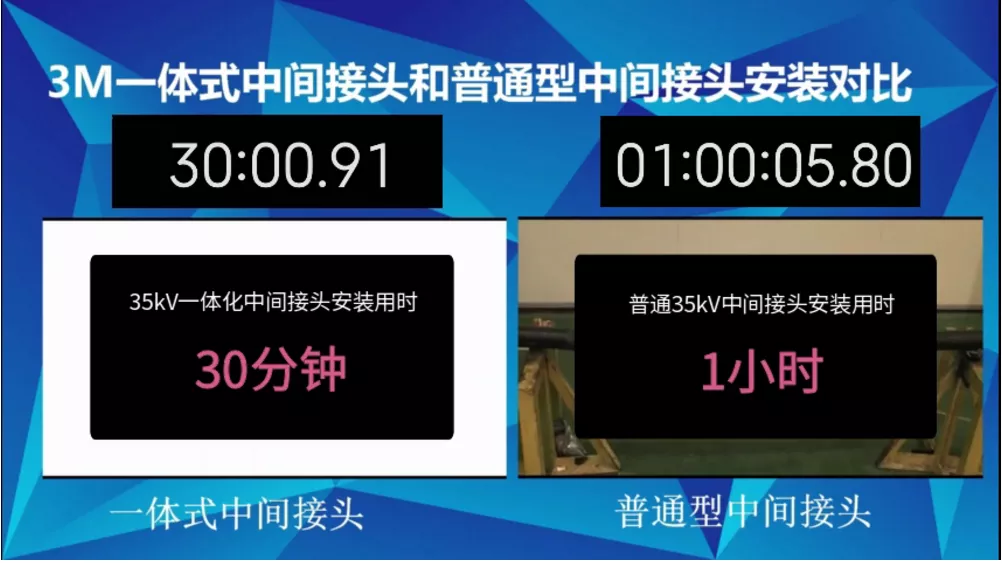

直接看一下用时对比

*注：视频时间不包括电缆预处理。实验数据按电缆附件施工人员平均操作水平综合得出

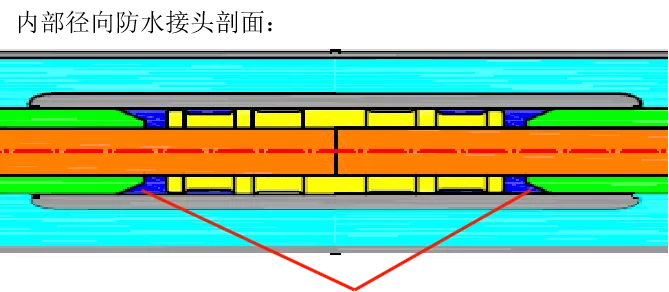

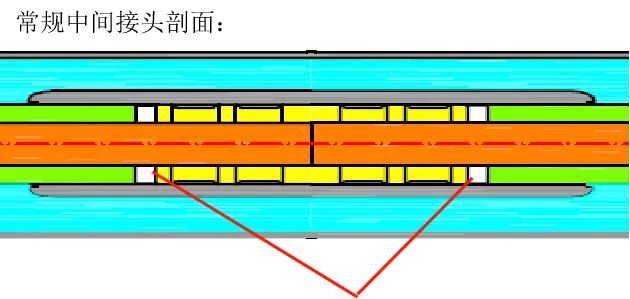

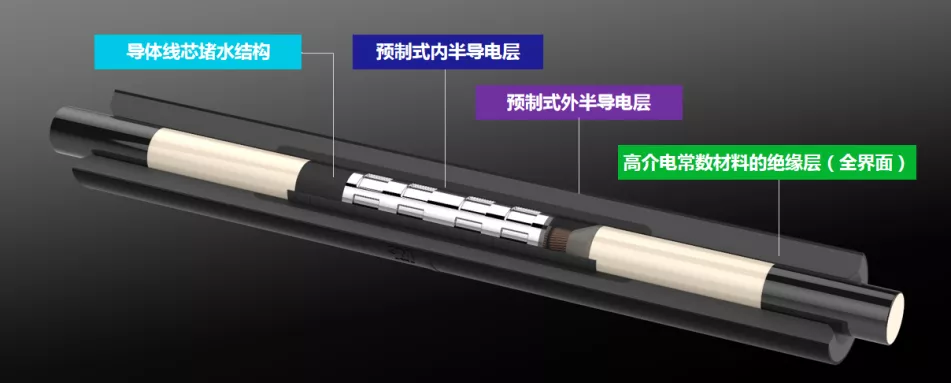

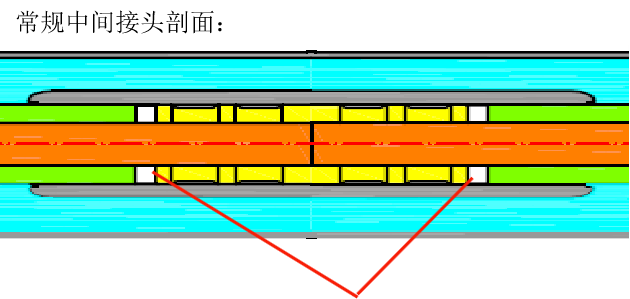

结合3M先进材料技术平台开发的QS1000-W内置线芯阻水型电缆中间接头，采用3M 578#专用线芯堵水材料，有效解决了电缆内部线芯中水分导致接头击穿的行业痛点问题，全面增强电缆接头的防水性能，通过3M创新科技保障着电缆接头的长期运行可靠性。

3M独特科技的578#线芯堵水材料和QS系列高性能冷缩接头的“双剑合璧”，就是确保这一技能的独门“秘籍”：

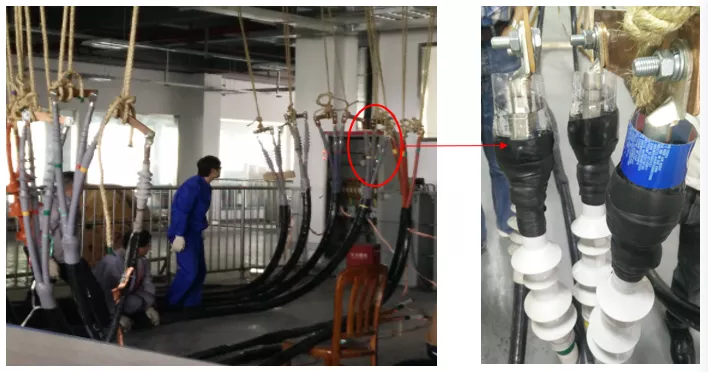

QS1000-W线芯防水型电缆中间接头通过导体完全充水的负荷循环实验：线芯持续注水并保持1米水压，通过了60次热循环及所有的电气试验^⑥。
