3M储能电池组装方案
2023-04-27

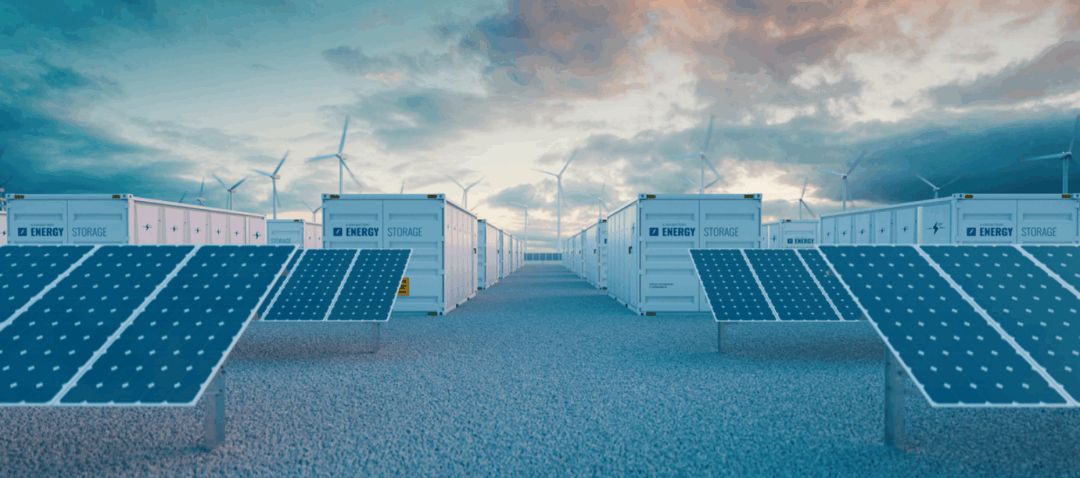

电力储能 根据CNESA全球储能项目库的不完全统计，2022年中国新增投运电力储能项目装机规模达到16.5GW，其中新型储能新增规模创历史新高，达到7.3GW/15.9GWh，功率规模同比增长200%，能量规模同比增长280%。未来5年的中国市场，保守场景下，预计2027年新型储能累计规模将达到97.0GW，2023-2027年复合年均增长率（CAGR）为49.3%。 储能产业链可分为上游储能系统：储能电池、储能逆变器、能量管理系统、电池管理系统；中游：EPC承包；下游应用场景：电源侧、电网侧、用户侧。
今天我们重点介绍上游储能方形电池的应用案例。在系统集成的工艺里，需要将方形电芯组装成模组。电芯组装成模组的过程，可以通过胶粘方案实现。最后组装的电池模组成品将类似如下图所示。通常采用13个电芯为一排，每个模组可能包含1-4排电芯不等。

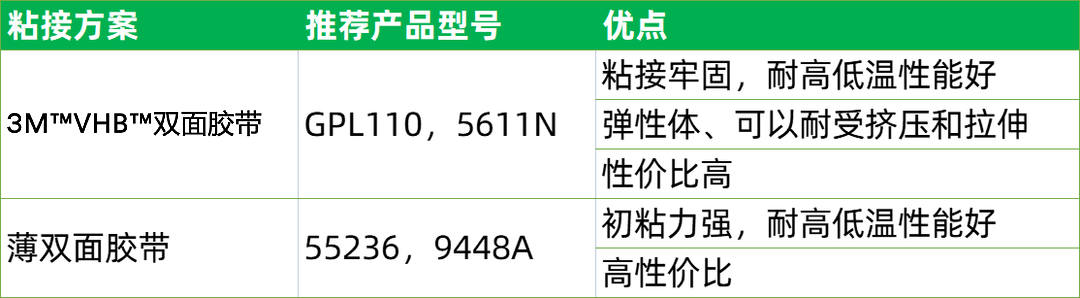

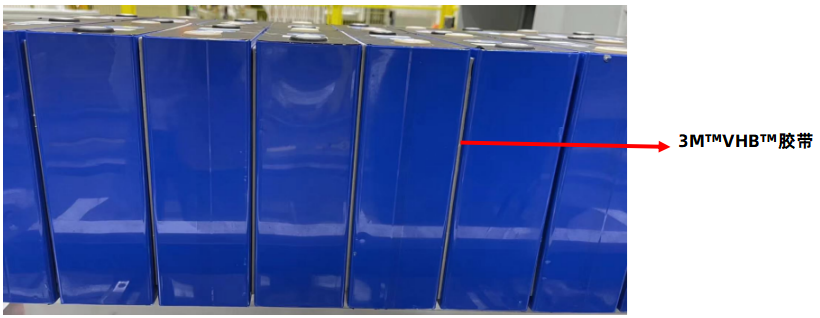

这种组装模式，需要将电芯进行可靠地固定安装。由于每一块方形电芯的尺寸存在公差、或者由于热胀冷缩尺寸会有变化，导致电池模组的整体累计公差就比较大。但是电池箱体的尺寸是固定的，因此如果要让电池组和箱体的尺寸相适合，比较好的解决方案是在方形电芯间有一层泡棉作为缓冲。电芯负公差或受冷时作为尺寸填充，正公差或受热时能有挤压空间。3M为不同的集成商提供不同的储能电池电芯胶粘解决方案。 01 使用3M™ VHB™ 双面胶带直接粘接方形电芯

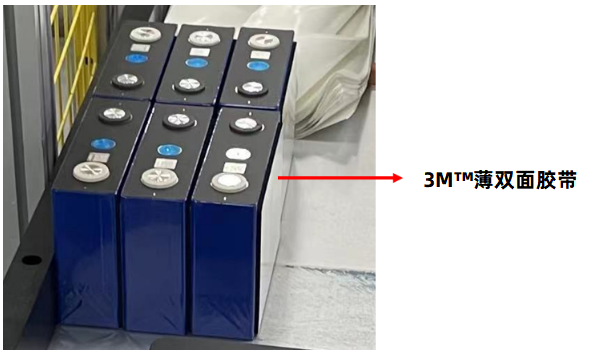

02 使用普通泡棉双面覆上3M™ 薄双面胶带后粘接方形电芯

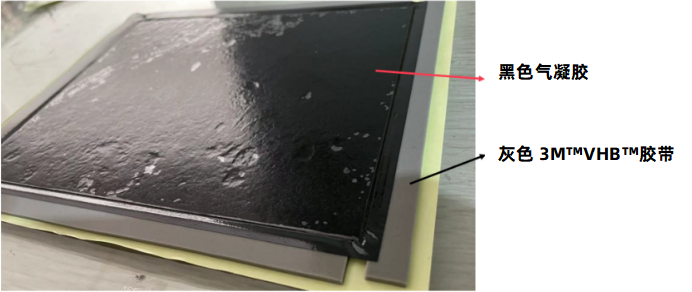

03 采用3M™ VHB™ 双面胶带搭配气凝胶使用，用于电芯大面之间的粘接和隔热
除了上述储能电池模组电芯粘接方案，3M还为储能电池模组提供其它方面的创新解决方案，敬请各位读者留意后续文章！
